EKL-3.1型故障指示器是組裝器件.用于檢測接地故障和短路故障.它工作于中等電壓的僅有唯一電流輸入口的星型網路中.接地故障電流最低值必須為10A(電阻接地或固定接地電網). EKL-3.1型故障指示器須安裝于網路的每一個分支上指示
a)短路故障檢測：三根電線分別各用一個指示燈指示.
b)接地故障檢測：總共一個指示燈.
c)遠程信號：可用遠程信號來無區分地指示短路和接地故障，也可用遠程信號有區分地
指示短路和接地故障.

設計接地和短路故障指示器的構成：3件短路感應器1件接地故障感應器1件讀數設備和連接導線或光纜讀數設備裝于一個塑料外殼中，帶有測量電流和故障指示時限設定的裝置.
接地故障由一個閃爍的指示燈指示，短路故障三根電線分別有一個指示燈指示.指示器殼面分別有一個指示器功能檢測鍵和一個指示器狀態還原鍵。感應器也安裝有塑料外殼，殼內線圈用于感應短路或接地引起的電流。感應器根據不可的裝配要求可接導線或光纜。全澆鑄塑料外殼符合IP65防護標準.
通過光纜可實現短路/接地感應器與讀數設備之間的零電壓數據傳送。光纜由PMMA材料制成，最長長度為10米.
功能故障電流值經設定后，一旦感應器內線圈測得電流值大于設定故障值，實時的電流脈沖就被傳輸至指示器并被讀值，指示燈也會相應地向外界發出故障信號.而在指示器內則還有一個最小脈沖延時設定裝置，用于測量傳感器捕捉的電流脈沖的延時并與設定值加以比較,從而避免電網通電或其他情況下瞬間電流峰值過高而導 致的錯誤指示.每臺設備最多可設置四個最小脈延時。具體設定值出廠前即已按購買方意愿設定.設備復位1.可由計時器控制，設定指示持續時間結束后，自動回歸未指示狀態。每臺設備可設定四個指示持續時間，在0.5小時至40小時之間可選。2.按鈕手動撥回。3.電網通電后自動回位
安裝指示指示器安裝在高壓區之外。短路感應器可安裝在有遮蔽或無遮蔽的高壓電線上。 接地故障感應器必須圍繞三個線芯安裝，以保證三線電流總值被測量. 安裝感應器時可打開其框架. 短路感應器通過光纜與指示器相連接，接地感應器通過導線.
技術數據概覽

短路故障電流定義值設定:100 --1500 A
接地故障電流定義值設定: 100 --1500 A10 A --200 A*
誤差范圍 : +/- 10%
工作環境溫度: -18攝氏度至+60攝氏度

指示器
指示時間設定:最小脈沖延時: 0.5小時至40小時之間（4個值）20毫秒之500毫秒之間（4個值）
指示器所需電流: 待機狀態所需電流 5--10 A啟動指示所需電流 60A

電源 指示器電池需求 : - 230V AC(充電電池亦可)- 9V至110V DC- 鋰電池

遠程指示:外殼尺寸: 接地和短路: 最大230V AC/50至150瓦

指示器外殼 表面安裝 76x140x42mm（長 高 寬）
嵌入安裝 96x48x63mm （長 高 寬）
感應器外殼 短路 38x38x26mm （長 高 寬）接地 38x38x26mm （長 高 寬）

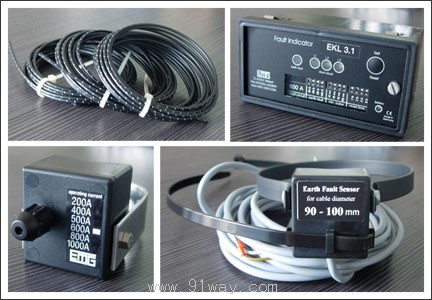

EKL-3.1型故障指示器
