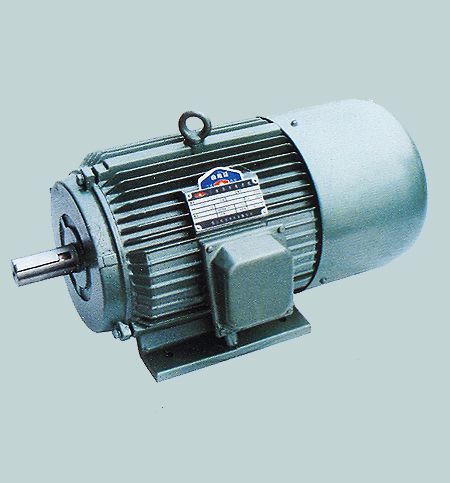

YTPS系列變頻調速三相異步電動機產品詳細說明：

一、概述
YTPS系列變頻調速三相異步電動機與變頻器組成的通用型無級調速系統，與其它無級調速方法相比，具有調速范圍廣、運行可靠、維修費低、體積小、效率高、節電效果好、速度調節精度高等特點，并可實現速度和轉矩的閉環控制，是紡織、化工、冶金、煤炭、輕工、機械制造等行業的無級調速設備的理想動力源。

二、使用條件及說明
1、環境溫度：-10℃～+40℃
2、相對濕度：≤90%
3、電壓：≥50HZ 時為380V
4、電機輸出特性：＜50HZ，恒轉矩輸出
≥50HZ，恒功率輸出
5、要求配用變頻器，具有：過電壓、過電流、欠電壓、過熱、過載等保護功能
6、電動機接線方式：3KW及以下為Y，其它功率為△
7、工作方式為：連續（S1）
8、電動機配用單獨供電風機電機，其電源為三相380V50HZ或單相220V50HZ

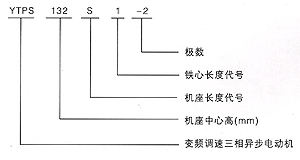

三、YTPS系列變頻調速三相異步電動機型號說明


四、YTPS系列變頻調速三相異步電動機型號規格

型號	額定功率 KW	電動機外形安裝尺寸	同步轉速范圍 r/min	備注
YTPS801-2	0.75	見表2-表4	180～7600
YTP802-2	1.1
YTPS90S-2	1.5
YTPS90L-2	2.2
YTPS100L-2	3.0
YTPS112M-2	4.0
YTPS132S1-2	5.5
YTPS132S2-2	7.5
YTPS160M1-2	11
YTPS160M2-2	15
YTPS160L-2	18.5
YTPS801-4	0.55		90～3800
YTPS802-4	0.75
YTPS90S-4	1.1
YTPS90L-4	1.5
YTPS100L1-4	2.2
YTPS100L2-4	3.0
YTPS112M-4	4.0
YTPS132S-4	5.5
YTPS132M-4	7.5
YTPS160M-4	11
YTPS160L-4	15
YTPS90S-6	0.75		60～2530
YTPS90L-6	1.1
YTPS100L-6	1.5
YTPS112M-6	2.2
YTPS132S-6	3.0
YTPS132M1-6	4.0
YTPS132M2-6	5.5
YTPS160M-6	7.5
YTPS160L-6	11
YTPS132S-8	2.2		45～1900
YTPS132M-8	3.0
YTPS160M1-8	4.0
YTPS160M2-8	5.5
YTPS160L-8	7.5

五、外形及安裝尺寸

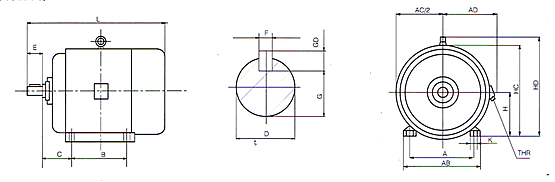

安裝形式：B3

機座號	尺寸
	H	A	B	C	D	E	F	G	GD	K	AB	AC/2	AD	HC	HD	L	THR
80	80 0-0.5	125	100	50	19j6(+0.009 -0.004)	40	6	15.5	6	10	165	85	150	170	-	290	M24×1.5-6H
90S	90 0-0.5	140	100	56	24j6(+0.009 -0.004)	50	8	20	7	10	180	90	155	190	-	315	M24×1.5-6H
90L	90 0-0.5	140	125	56	24j6(+0.009 -0.004)	50	8	20	7	10	180	90	155	190	-	340	M24×1.5-6H
100L	100 0-0.5	160	140	63	28j6(+0.009 -0.004)	60	8	24	7	12	205	105	180	-	245	380	M30×2-6H
112M	112 0-0.5	190	140	70	28j6(+0.009 -0.004)	60	8	24	7	12	245	115	190	-	265	400	M30×2-6H
132S	132 0-0.5	216	140	89	38k6(+0.018 +0.002)	80	10	33	8	12	280	135	210	-	315	475	M30×2-6H
132M	132 0-0.5	216	178	89	38k6(+0.018 +0.002)	80	10	33	8	12	280	135	210	-	315	515	M30×2-6H
160M	160 0-0.5	254	210	108	42k6(+0.018 +0.002)	110	12	37	8	15	330	165	255	-	385	605	M36×2-6H
160L	160 0-0.5	254	254	108	42k6（+0.018 +0.002）	110	12	37	8	15	330	165	255	-	385	650	M36×2-6H

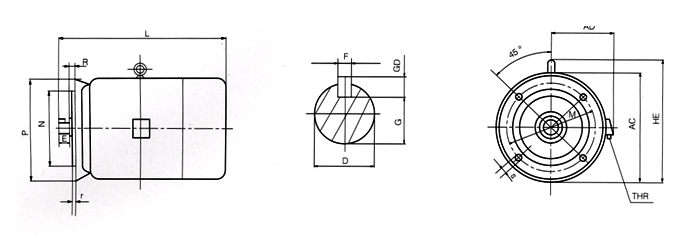

安裝形式：B5

機座號	尺寸
	M	N	P	R	S	T	D	E	F	G	GD	AC	AD	L	HE	THR
80	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	19j6(+0.009 -0.004)	40	6	15.5	6	165	150	290	180	M24×1.5-6H
90S	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	24j6(+0.009 -0.004)	50	8	20	7	175	155	315	195	M24×1.5-6H
90L	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	24j6(+0.009 -0.004)	50	8	20	7	175	155	340	195	M24×1.5-6H
100L	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	28j6(+0.009 -0.004)	60	8	24	7	205	180	380	245	M30×2-6H
112M	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	28j6(+0.009 -0.004)	60	8	24	7	230	190	400	265	M30×2-6H
132S	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	38k6(+0.018 +0.002)	80	10	33	8	270	210	475	315	M30×2-6H
132M	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	38k6(+0.018 +0.002)	80	10	33	8	270	210	515	315	M30×2-6H
160M	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	42k6(+0.018 +0.002)	110	12	37	8	325	255	605	385	M36×2-6H
160L	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	42k6(+0.018 +0.002)	110	12	37	8	325	255	650	385	M36×2-6H

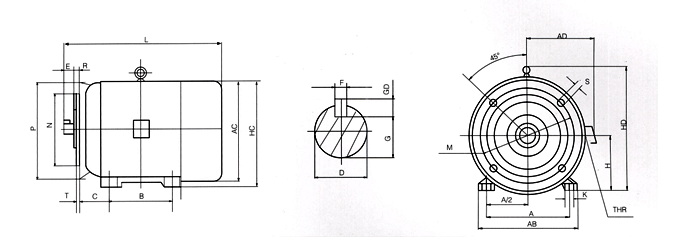

安裝形式：B35

機座號	尺寸
	H	A	B	C1	D	E	F	G	GD	K	M	N	P	R	S	T	AB	AC	AD	HC	HD	L	THR
80	80 0-0.5	125	100	50	19j6(+0.009 -0.004)	40	6	15.5	6	10	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	165	165	150	170	-	290	M24×1.5-6H
90S	90 0-0.5	140	100	56	24j6(+0.009 -0.004)	50	8	20	7	10	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	180	175	155	190	-	315	M24×1.5-6H
90L	90 0-0.5	140	125	56	24j6(+0.009 -0.004)	50	8	20	7	10	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	180	175	155	190	-	340	M24×1.5-6H
100L	100 0-0.5	160	140	63	28j6(+0.009 -0.004)	60	8	24	7	12	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	205	205	180	-	245	380	M30×2-6H
112M	112 0-0.5	190	140	70	28j6(+0.009 -0.004)	60	8	24	7	12	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	245	230	190	-	265	400	M30×2-6H
132S	132 0-0.5	216	140	89	38k6(+0.018 +0.002)	80	10	33	8	12	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	280	270	210	-	315	475	M30×2-6H
132M	132 0-0.5	216	178	89	38k6(+0.018 +0.002)	80	10	33	8	12	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	280	270	210	-	315	515	M30×2-6H
160M	160 0-0.5	254	210	108	42k6(+0.018 +0.002)	110	12	37	8	15	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	330	325	255	-	385	605	M36×2-6H
160L	160 0-0.5	254	254	108	42k6（+0.018 +0.002）	110	12	37	8	15	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	330	325	255	-	385	650	M36×2-6H

六、訂貨須知
1、訂貨時請注明型號、功率、頻率或轉速范圍、安裝形式。
2、若有特殊要求，經雙方協議后還可供應其他特殊規格。
3、本樣本更改不另通知。
