TBP中高壓組合式過電壓保護器產品詳細說明：

TBP中高壓組合式過電壓保護器是經過多年的研制、開發，綜合國內外同行的優點于一體，九十年代推出了國內體積最小，重量最輕，密封性能好，保護性能優的過電壓保護器。

三相組合式過電壓保護器又叫TBP，是一種取代傳統避雷器的新型過電壓保護器，它能可靠的對被保護電器設備完成相—地和相—相之間的過電壓保護，使被保護設備的絕緣免受雷電和操作等過電壓的損壞，是普通的氧化鋅避雷器所不可相比的。

選型：
 用戶可根據被保護電器設備的不同選用相應的過電壓保護器，電壓等級有：380V、3kV、6kV、10kV、35kV等多種規格和用途的產品供用戶選擇。

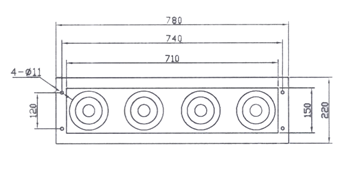

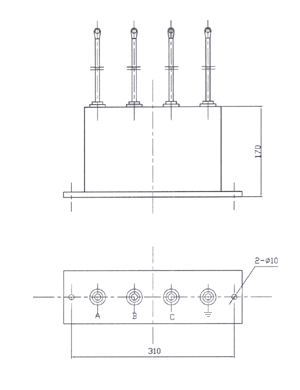

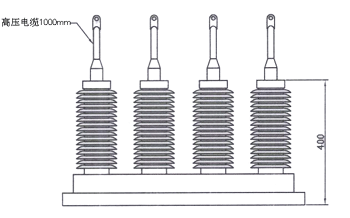

TBP中高壓組合式過電壓保護器結構特點和安裝尺寸：
本產品結構采用四星形接法，過電壓保護器Ａ、Ｂ、Ｃ、Ｄ分別采高壓電纜引線，大大縮小了相間距離。由于采用對稱結構，其中任意三個可分別接Ａ、Ｂ、Ｃ三相，另一相接地。

6～35kV 接線圖：
用途：
TBP中高壓組合式過電壓保護器主要用于電廠和工廠用電系統，保護變壓器開關、母線、電動機、發電機、線路、電容器組等電器設備，限制大氣過電壓和操作過電壓，對電器設備起到可靠的保護作用。

過電壓保護器主要參數：[無W為戶內型，W為戶外型]

產品型號	保護對象 額定電壓 kV (有效值)	保護器 額定電壓 kV (有效值)	標稱放 電電流 下殘壓 kV	2ms方波 沖擊電流 耐受 A	保護對象	圖號
TBP-0.5	0.38	0.5			加油站、電氣設備	1
TBP-A-3.8F	3.15	3.8	9.5	200	電動機	2
TBP-A-7.6F	6.3	7.6	25	200
TBP-A-12.7F	10.5	12.7	41.5	200
TBP-B-7.6F	6	7.6	25	400	發電機、變 壓器、母線、 開關、線路
TBP-B-12.7F	10	12.7	41.5	400
TBP-B-42F/200	35	42	160	400
TBP-B-42F/400WE	35	42	160	400		3
TBP-C-3.8F	3	3.8	9.5	400	電容器	2
TBP-C-7.6F	6	7.6	27	400
TBP-C-12.7F	10	12.7	45	400
TBP-C-42F/200	35	42	150	400
TBP-C-42F/400WE	35	42	150	400		3
TBP-O-4.6F	6.3	4.6	9.5	200	電機中性點	2
TBP-O-7.6F	10.5	7.6	25	200
