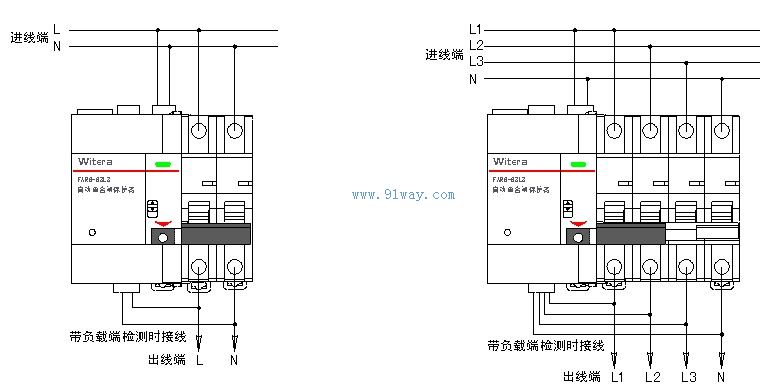

接線方式：

3P+N/4P 三相四線制

1P+N/2P 單相

額定工作電壓（Un）：

3P+N/4P 400V AC / 50Hz

1P+N/2P 230V AC / 50Hz

過載短路保護

C型5In～10In、D型10In～14In

斷路器分?jǐn)嗄芰?Icn)

10KA

不允許合閘絕緣電阻 L/N－PE (rD):

8 kΩ(30mA) / 2.5 kΩ(100/300/500mA)

允許合閘絕緣電阻 L/N-PE (rDo):

16 kΩ(30mA) / 5 kΩ(100/300/500mA)

介電強度:

2500VAC 1分鐘

耐壓水平 (Uimp):

4KV

機械壽命：

6000次，3次/分鐘

動作時間：

< 1s(不包含延時)

防護等級：

IP20

工作溫度：

-5℃~40℃

耐熱性：

55℃ - 濕度95%

閉鎖故障報警觸點特性：

1常開,50VDC(200mA)

自動重合：

自動狀態下，檢測負載端，符合合閘要求延時5s自動重合閘；合閘不成功，檢測負載端，符合合閘要求延時15s第二次重合閘，不成功，檢測負載端，符合合閘要求延時30s第三次重合閘，不成功，進入閉鎖狀態，閉鎖報警觸頭接通發出報警信號。15min后自動解除閉鎖狀態按重合流程循環動作。

（負載端檢測不符合合閘要求或合閘后5S內再次跳閘定義為合閘不成功）

解除閉鎖：

在排除漏電故障后，直接手動合閘或按遠程合閘按鈕（有遠程控制功能時）合閘，解除閉鎖；或者等待15min后自動解鎖。

手動/自動操作：

將【手動/自動】撥到自動模式，用手將斷路器分閘，默認為故障跳閘，將自動重合；按下遠程分閘按鈕時分閘，并進入閉鎖狀態。

將【手動/自動】撥到手動模式，自動重合及遠程控制功能失效，可以手動分閘或合閘。

安全掛鎖：

分閘狀態時可掛鎖，鎖徑Φ4mm。

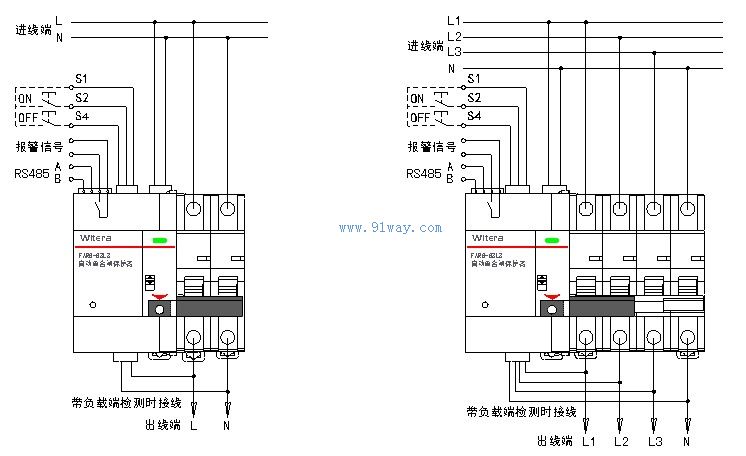

通訊：

標準RS485通訊接口，符合DL/T《剩余電流動作斷路器通信規約》要求；可實現遠程控制，能遠距離進行分、合閘及查詢運行狀況等智能化管理。
