CWZ系列渦流測功機系統產品詳細說明：

1 概述
CWZ系列電動機測試系統由渦流測功機、轉矩轉速傳感器、控制器等組成的自動測試系統，該系統能取代水力測功機、直流發電機組等測試設備，用于普通三相異步電動機、變頻調速三相異步電動機、柴油發動機、汽油發動機、齒輪箱等動力機械的轉矩、轉速、功率的測量與整機特性測試，成為型式試驗的必要設備。為適應不同產品的測試需要，在系統的配置上可以有所不同。對于不同的項目測試與數據采集要求，可選擇不同的配置方案，最大限度地滿足不同用戶的需求。
該系統配用不同規格的CW型渦流測功機可用于中、小型電動機的出廠檢驗、型式試驗、維修試驗等。這里主要介紹用于15-1000KW的電動機加載試驗裝置，對于15kW以下和900kW-2200kW的電動機可以采用同樣的方法進行測試，不作詳細介紹�？刂葡到y(tǒng)采用計算機做為數據處理器，能夠?qū)�測試的數據進行整理、打印，采用一IGBT器件作為負載的制動電源可以有較寬的調節范圍。
整個系統由加載測試臺和和檢測控制系統組成，如圖所示。測試臺主要由檢測電動機轉矩轉矩轉速和的扭矩轉速傳感器、給電動機加載的渦流制動器（亦稱測功機）以及連接機械組成。為降低系統工作時的噪聲，測功機采用水冷式，較大的測試系統還應有水循環系統以降低運行成本。

2 主要功能
2.1 控制系統具有手動、自動加載測試方式，即負載可手動、定點或自動調節，測試數據在微機上顯示，可自動繪制動態曲線（包括異步電機非穩定區）、自動生成測試報告、自動進行合格判定、自動保存測試結果。還可將不同電機的特性曲線在同一界面內進行比較。對電動機進行溫升試驗時，可由微機直接控制被試電機運行及停止。
2.2 采用模塊化設計，系統可以根據用戶的不同要求、按不同類型的產品進行組合，當被測產品因參數指標、功能不同時，只需更換或通過設置即可進行測試。一套檢測控制系統還可以共多套加載測試臺共用，以減低成本。
2.3 可選擇恒轉矩、恒功率或恒電流控制方式。

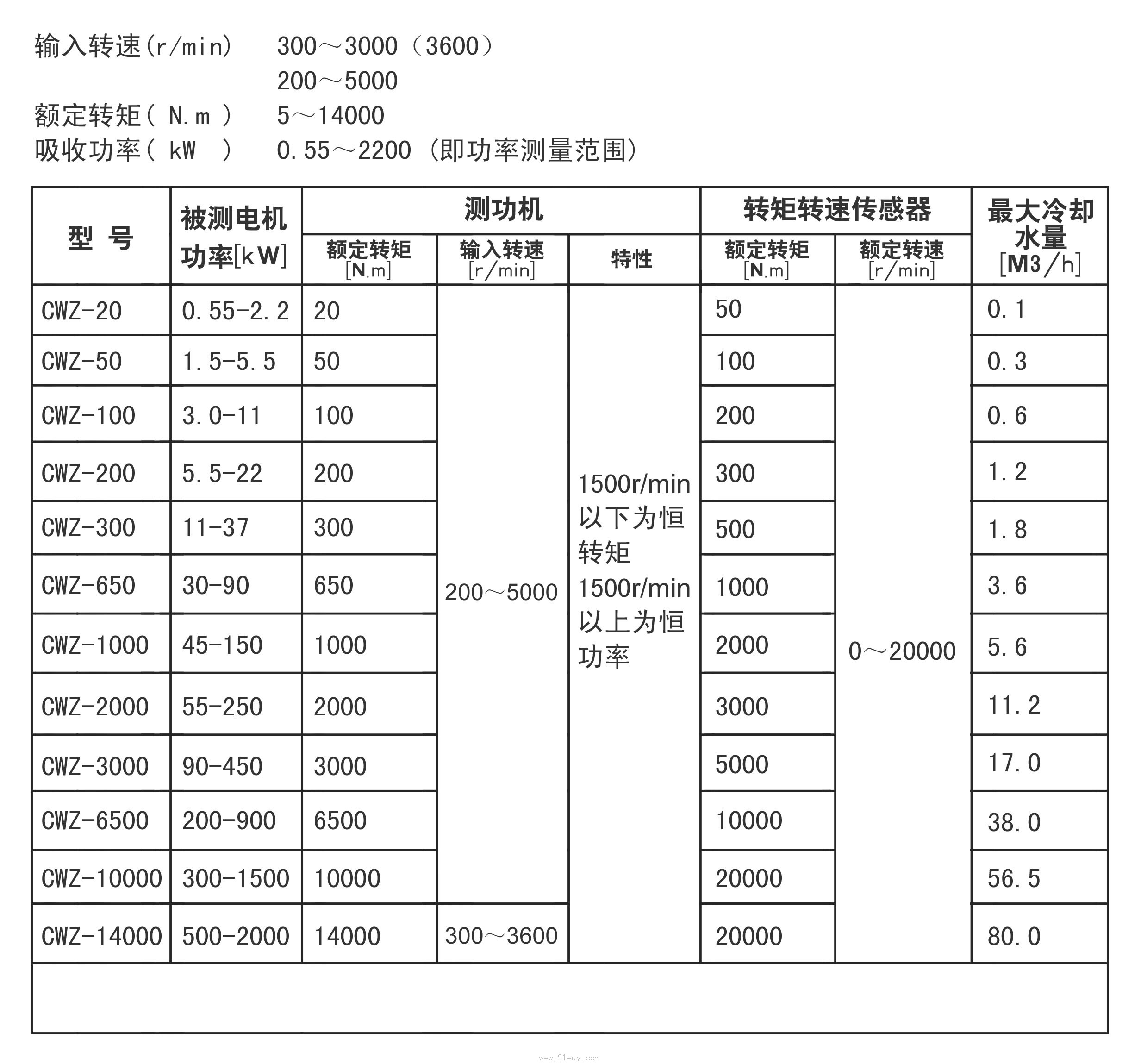

2.4 渦流測功機的主要技術參數輸入轉速(r/min)200-3600（3000）200-5000額定轉矩( N.m )5-14000吸收功率( kW)0.75-2200 (即功率測量范圍)
2.5 轉矩轉速傳感器：采用無電刷接觸轉矩轉速傳感器，可適用于較寬的轉速范圍�？梢蕴峁┓�(wěn)定的測試精度和理想的測試范圍，其穩定的測試精度和可靠性能確保測試系統的準確。傳感器的額定轉矩、轉速可按系統要求配置，其系列規格齊全，可滿足各類產品的需要,可供選擇規格范圍如下：
　　額定轉矩（N.m）0.2-30000
　　額定轉速（r/min） 0-20000
傳感器測試精度分為0.1級和0.2級，其靜校誤差為： 靜校誤差
　　0.1級≤±0.1%,
　　0.2級≤±0.2%。

CWZ系列渦流測功機系統
