CG系列渦流測功機產品詳細說明：

CG系列渦流測功機又稱電磁測功機，它是利用渦流損耗的原理來吸收功率的。由測功機、控制器及測力裝置組成測功裝置，可以測取被測機械的輸出轉矩和轉速，從而得出輸出功率，它可以取代磁粉離合器、水力測功機、直流發電機組等，用來測量各種電動機、變頻器、發動機、齒輪箱等動力機械的性能，成為型式試驗的必要設備，與其它測功裝置相比，CG系列測功裝置具有更高的可靠性、實用性和穩定性 ，價格也便宜很多。

主要特點
結構簡單、運行穩定、價格低廉、使用維護方便；
采用水冷卻，噪音低、振動小；
輸入轉速范圍寬，可用于變頻調速等各類電動機 及動力機械的型式試驗；
控制器采用單相交流電源，控制功率�。�
轉矩的測量可以采用普通磅秤、電子磅秤或高精度轉矩轉速測量?jī)x，適用于不同測量精度的場合；
該裝置還能作制動器用，制動力矩大。

CG系列渦流測功機型號說明



A：雙軸伸，基本形式（可省略）
B:單軸伸

CG系列渦流測功機主要技術參數

型  號	輸入轉速 (r/min)	額定力矩 (N.m)	吸收 功率 （kW）	勵磁電壓 （V）	勵磁 電流 （A）	冷卻水 量 (L/min）	重 量 （kg）	備 注
CG5	300～3600	5	0.75	<90 DC	<5	1	45	轉速 1500r/min 以下為恒轉矩； 1500r/min 以上為恒功率
CG5B							36
CG10		10	1.5				60
CG10B							40
CG20		20	3			2	100
CG20B							52
CG50		50	8			5	170
CG50B							83
CG100		100	15			8	270
CG100B							120
CG200	200～3000	200	30			15	430
CG200B							210
CG300		300	45			25	610
CG300B							300
CG650		650	100	<180 DC	<10	55	1000
CG650B							730
CG1000		1000	150			80	1730
CG1000B							1200
CG2000		2000	315			160	2240
CG2000B							2470
CG3000B		3000	470		<20	240	3500
CG6500B		6500	1000		<40	550	4600
CG10000B		10000	1570		<60	800	5800
CG14000B		14000	2200		<90	1100	8200

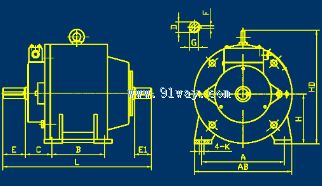

型 號	安裝尺寸										外形尺寸不大于
	A	B	C	D	E	E1	F	G	H	K	AB	HD	L
CG5	160	203	0	19	40	40	6	15.5	100	12	210	265	325
CG10	190	228	0	24	50	50	8	20	112	12	260	276	375
CG20	216	267	45	28	60	60	8	24	132	12	280	300	500
CG50	279	210	30	38	80	80	10	33	180	19	340	425	600
CG100	356	368	70	42	110	110	12	37	200	19	426	455	750
CG200	406	457	89	55	110	80	16	40	250	28	525	655	810
CG300	457	508	70	60	110	80	16	49	280	24	600	655	848
CG650	610	630	108	75	140	140	20	67.5	355	28	760	750	1120
CG1000	610	630	108	75	140	100	20	67.5	355	28	780	770	1140
CG2000	686	900	121	90	170	120	25	81	400	35	820	800	1600

型 號	安裝尺寸									外形尺寸不大于
	A	B	C	D	E	F	G	H	K	AB	HD	L
CG5B	160	160	8	19	40	6	15.5	100	12	200	240	256
CG10B	190	170	21	24	50	8	20	112	12	230	276	310
CG20B	220	140	30	28	60	8	24	132	12	272	310	324
CG50B	279	210	30	38	80	10	33	160	19	340	400	410
CG100B	279	267	26	42	110	12	37	180	19	350	410	450
CG200B	406	210	89	55	110	16	49	250	19	486	560	480
CG300B	406	356	45	65	140	18	58	250	28	506	570	595
CG650B	508	356	108	75	140	20	67.5	315	28	640	715	710
CG1000B	508	368	89	80	170	22	71	315	28	640	700	715
CG2000B	610	457	121	90	170	25	81	355	35	790	780	830
CG3000B	686	457	121	100	210	28	90	400	42	866	870	875
CG6500B	940	1180	245	110	210	28	100	710	42	1050	1600	2320
CG10000B	1120	1280	315	120	250	32	109	800	48	1500	1860	2590
CG14000B	1600	1420	315	130	250	32	119	1000	48	1860	2140	2980
