JSDZ系列交流電磁失電制動器產品詳細說明：

一、用途及特點

JSDZ系列交流電磁失電制動器，主要與Y系列電機配套派生成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、印刷、包裝等機械中。適用于快速停車、準確定位、頻繁起動、斷電時安全制動（防險）等場合。
這種制動器具有結構緊湊、適用性廣、工作頻次高、動作靈敏、制動可靠、安裝接線方便、噪聲低、無需整流器、制動時間快于直流制動器等優點，是一種理想的自動化執行元件。

二、工作原理
JSDZ系列交流電磁失電制動器主要由磁軛組件、勵磁線圈、彈簧、銜鐵組件、制動盤、齒輪套、安裝螺栓、調節螺母等主要零部件組成。調整氣隙至規定值δ后，使鎖緊螺母與電機端蓋（或安裝板）并緊，齒輪套通過鍵與傳動軸相連，制動盤與齒輪套通過齒嚙合。當線圈斷電時，在彈簧力的作用下，制動盤與銜鐵、機座產生摩擦力，通過齒輪套傳給傳動軸，使軸制動。當線圈通電后，在電磁力作用下，銜鐵被吸向磁軛，使制動盤松開，傳動軸制動解除。

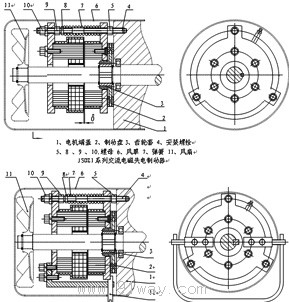

 1、電機端蓋 2、制動盤3、齒輪套 4、安裝螺栓
5、8 、9 、10.螺母 6、風罩 7、彈簧 11、風扇

JSDZ1系列交流電磁失電制動器

三、安裝與調整
3.1裝配方式
3.1.1 先將齒輪套（3）固定于電機軸（或需制動的軸）上，齒輪套（3）兩端在軸上用擋圈定位。
3.1.2 將制動盤（2）按正確方向裝在齒輪套（3）上，使其齒輪套(3)的外齒和制動盤(2)的內齒嚙合，且制動盤(2)能在齒輪套(3)上靈活軸向移動。
3.1.3將所有六角螺母松開，將安裝螺栓（4）旋入電機端蓋（或安裝板）（1），鎖緊螺母(5)，使其固定成為一體。
3.1.4 通過調節螺母(9) 、(10)來調整磁軛組件和銜鐵組件之間的氣隙，使氣隙δ為正常工作氣隙，且使磁軛組件和銜鐵組件之間的各處氣隙均勻?yàn)橹�。然后再把螺母�?）、(10)并緊。
3.1.5.旋動螺母（8）調節彈簧力的大小，改變制動器的力矩及吸合性能，調節量祥見6.3表。
3.2調整狀態
3.2.1 單獨對制動器通電，通電后用手輕輕轉動驅動軸，應無異常響聲，吸合或斷開時只聽到“叭”的聲響，可視為氣隙調整均勻。
3.3氣隙調整前、后彈簧長度。

制動器型號	彈簧自由高度	壓縮后高度
JSDZ-05	20	15
JSDZ-08	20	14
JSDZ-15	28	24
JSDZ-30	28	23
JSDZ-40	28	21
JSDZ-80	32	26
JSDZ-150	32	26

四、使用條件
制動器在下列條件下能可靠地工作：
3.1 海拔高度不超過1000m。
3.2 環境空氣溫度最高不超過40℃，最低溫度為-15℃。
3.3 周圍空氣的相對濕度不大于90%。
3.4 周圍介質中、無嚴重腐蝕金屬和破壞絕緣的氣體與塵埃。
3.5 電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制。
制動器線圈絕緣等級采用B級。

五、維護和保養
4.1 該制動器屬于干式摩擦，安裝前應將摩擦副表面油污、雜物清除干凈，以免影響制動力矩。
4.2 工作一段時間后，由于制動盤摩擦材料的磨損使制動器工作氣隙過大，應及時調整好氣隙以免影響正常工作。制動盤磨損過大時，需更換制動盤。
4.3 該制動器一般采用水平安裝方式，如需垂直安裝，必須將制動盤托起，使其在轉動時不與銜鐵和摩擦面相擦。

六、JSDZ系列交流電磁失電制動器技術參數及安裝尺寸表（附圖）

規格 數據名稱	JSDZ- 05	JSDZ- 08	JSDZ- 15	JSDZ- 30	JSDZ- 40	JSDZ- 80	JSDZ- 150
配套YEJ電機機座號	71	80	90	100	112	132	160
額定力矩(N.m)	5	8	15	30	40	80	150
額定功率P20℃(W)	55	70	80	90	120	200	250
正常工作氣隙 δ(mm)	0.4	0.4	0.4	0.5	0.5	0.6	0.6
最大工作氣隙 δ max (mm)	0.7	0.8			1
額定電壓(V AC)	380V（三相）50HZ
允許最高工作轉速	3000

尺寸規格	d	D1	D2	D3	D4	D5	M	b	h	L	H1	H2	δ
JSDZ-05	14.8	134	120	20	53	77	3×M8	5	16.2	20	45	55	0.4
JSDZ-08	19.8	152	136	22	65	92	3×M8	6	22.6	20	50	63	0.4
JSDZ-15	24.8	170	146	30	65	97	3×M8	8	28.1	25	66	79	0.4
JSDZ-30	29.5	188	168	35	80	117	3×M12	8	32.8	30	67	81	0.5
JSDZ-40	29.5	215	185	40	90	130	3×M12	8	32.8	30	71	85	0.5
JSDZ-80	39.5	250	210	50	104	150	3×M14	12	42.8	30	69	87	0.6
JSDZ-150	44.5	291	255	60	120	180	4×M14	12	47.8	35	86	103	0.6

注：δ為初始安裝氣隙推薦值。

七、JSDZ系列交流電磁失電制動器接線
    只需將制動器的三根引出線直接接在與制動器標稱電壓相同的電機接線端（或其它三相電源上）即可。

八、常見故障及處理方法

故障	處理方法
1、制動器通電不動作	1、檢查交流電源故障。 2、工作氣隙過大。
2、制動器通電源單邊 吸合、單邊不吸合	檢查制動器的運動件是否被卡死或有雜物。
3、制動器通電源，制 動盤處摩擦冒煙	1、工作氣隙調整過小。
	2、工作氣隙不均勻。
	3、摩擦片已經到磨損極限，必須更換。
4、制動器剎不住車	1、工作系統的轉動慣量大，制動器力矩值小。
	2、工作氣隙過大，應調整工作氣隙。
	3、制動盤表面有油污，應清洗。
	4、彈簧疲勞、斷裂，需更換。

九、訂貨注意事項
8.1 訂貨時須注明制動器型號、規格、名稱、數量。  例：JSDZ-30電磁失電制動器10臺。
8.2 制動盤屬于易損件，可單獨訂貨。   例：JSDZ-30制動盤10件。
9.3 異電壓（如：交流220V、450V）、絕緣等級超過B級、防護有特殊要求的在訂貨時應加以說明，應單獨訂貨。
