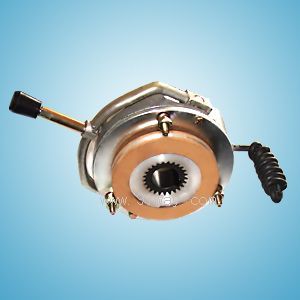

SDZ3系列電磁失電制動器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 電磁制動器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

SDZ3系列電磁失電制動器產品詳細說明：

SDZ3系列電磁失電制動器為通電電磁吸合，斷電摩擦制動式制動器。主要與Y系列電動機配套生成一種新型的YEJ系列電磁制動三相異步電動機。廣泛用于冶金、建筑、化工、食品、機床、包裝等機械中，實現快速停車和準確定位，可用在斷電時安全（防險）制動等場合。

二、特點
這種制動器具有結構緊湊、安裝方便、適用性廣、噪音低、工作頻次高、動作靈敏、制動可靠等優點，是工業現代化中一種理想的自動化執行元件。

三、工作原理及安裝維護

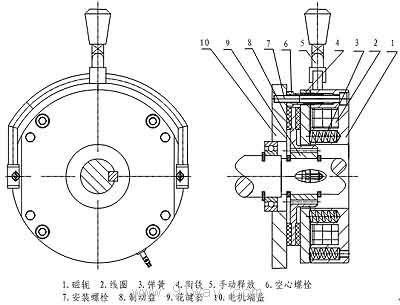

電磁失電制動器主要由勵磁部份（磁軛1、線圈2、彈簧3、銜鐵4）、制動盤8、花鍵9套等主要零部件組成。勵磁部份通過安裝螺釘7安裝在機座上，旋合安裝螺釘7調整氣隙至規定值δ后，反向旋出空心螺栓6，頂緊勵磁部份�；ń√�9通過鍵與傳動軸相連；制動盤8與花健套9通過花鍵嚙合。當線圈2斷電時，在彈簧3的作用下，制動盤8與銜鐵4、機座端面10產生摩擦力，通過花鍵套9傳給傳動軸使軸制動。當線圈2通電后，在電磁力作用下，銜鐵4被吸向磁軛1，使制動盤8松開，傳動軸制動解除。(設備檢修停電時，可通過軸向扳動手動釋放機構5，使制動解除。)
安裝前應將摩擦副表面油污、雜物清除干凈。

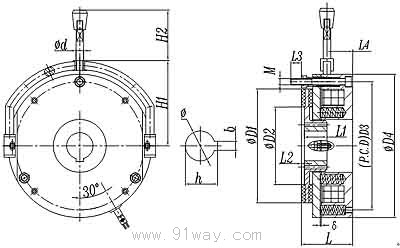

四、技術參數及安裝尺寸表（附圖一、二）

項目\型號	SDZ3-04	SDZ3-08	SDZ3-15	SDZ3-30	SDZ3-40	SDZ3-80	SDZ3-150
配套電機機座號	71	80	90	100	112	132	160
額定制動力矩Me(N•m)	4	7.5	15	30	40	75	150
額定電壓DC(V)	99				170
額定功率P20℃(W)	30	40	50	65	70	95	110
制動時間	180	200			250		350
最大工作氣隙	0.5	1				1.2
允許最大相對轉速	3000

型號尺寸	D1	D2	D3	D4	L	L1	L2	L3	L4	H1	H2	M	d	φ	h	b	δ
SDZ3-04	60	39	72	86	38	18	2	7	24	52.5	40	3-M4	8	15	17.3	5	0.2
SDZ3-08	77	53	90	103	44	20	3	9	24	60	45.5	3-M5	10	20	22.8	6	0.3
SDZ3-15	96	65	112	127	54.5	20	3.5	10	28.5	78	67	3-M6	10	20	22.8	6	0.4
SDZ3-30	116	80	132	147	56	25	3.5	12	28.5	90	67	3-M6	10	25	28.4	8	0.4
SDZ3-40	124	80	145	166	57.5	30	3.5	12	33	100	67	3-M8	10	30	33.3	8	0.5
SDZ3-80	150	104	170	188.5	68	30	3.5	14	39	113	67	3-M8	10	35	38.3	10	0.5
SDZ3-150	174	120	196	222	81	35	4	15	57	132	148	6-M8	12	40	43.3	12	0.6

δ：為初始安裝氣隙推薦值

五、注意事項
1、摩擦片屬于易損件。磨損后，氣隙增大，當超過制動器最大允許氣隙時，應進行重新調整，否則影響正常工作，甚至損壞制動器和電機。
2、當頻繁運轉、制動時，應定期檢查緊固件有無松動，如有松動，應重新調整旋緊后再使用。
3、當制動器裝在電機上，若電機起動困難或有噪音時，應檢查制動器，按本《說明書》第三條調整。

六、控制線路
制動器線圈工作電壓常規為直流99V和170V兩種。本廠有專為制動器配套的ZL、ZL1型整流電源，具有輸入輸出保護線路，體積小、工作可靠，整體密封，可直接安裝于電機的接線盒內，接線方式詳見ZL整流電源接線圖。

SDZ3系列電磁失電制動器（示意圖）
