GN22-12(C)戶內交流高壓隔離開關產品詳細說明：

GN22-12(C)戶內交流高壓隔離開關型號及其含義

使用環境條件：
　　+海拔：不超過1000m；
　　+周圍空氣溫度：-30℃～+40℃；
　　+周圍環境相對濕度：日平均值不大于95%；月平均值不大于90%；
　　+地震烈度不超過8度；
　　+安全場所：沒有火災、易燃、易爆、嚴重污穢、化學腐蝕及劇烈振動場所。

GN22-12(C)戶內交流高壓隔離開關主要技術參數

電壓		KV	12
額定頻率		Hz	50
額定電流		A	1600～2000	2500～3150
額定短路耐受電流		kA	40	50
額定峰值耐受電流		kA	100	125
額定短時持續時間		S	4
額定絕緣水平	1min工頻耐受電壓	kV	極間、極對地42斷口49
	雷電沖擊耐受電壓（峰值）	kV	極間、極對地75斷口85

GN22-12(C)戶內交流高壓隔離開關外形及安裝尺寸（以下圖片可點擊放大）：

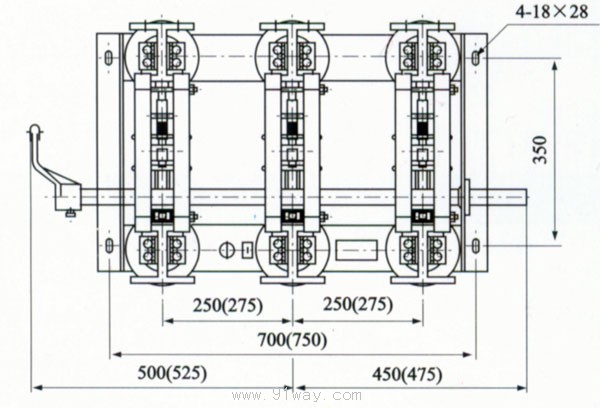

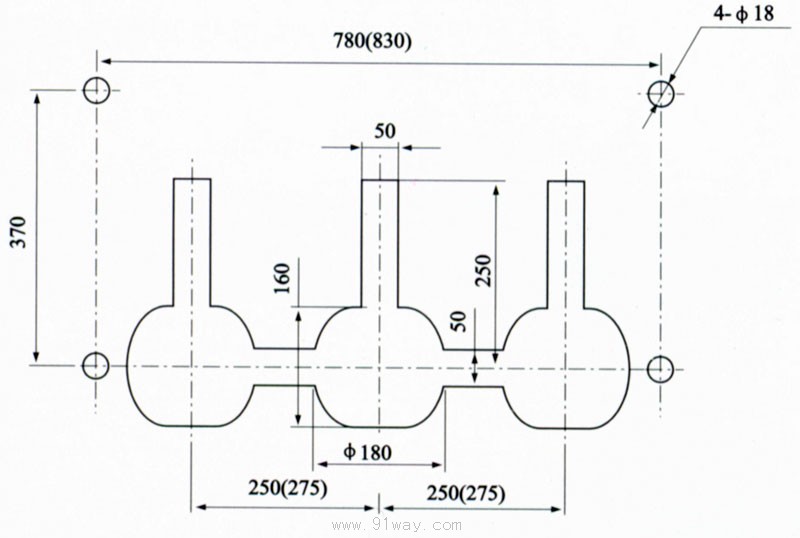

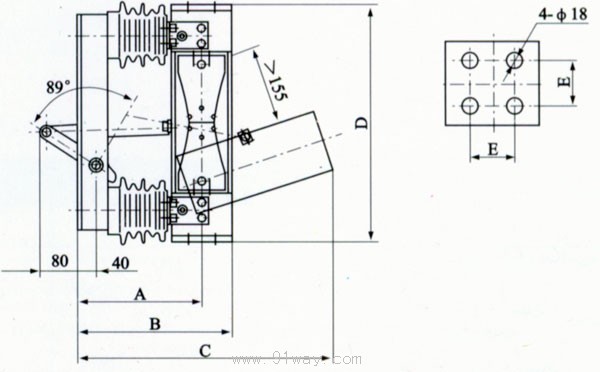

圖1 GN22-12型戶內交流高壓隔離開關外形尺寸圖

型　　號	A	B	C	D	E
GN22-12/1600-2000	255	305	527	490	50
GN22-12/2500-3150	262	325	538	494	60

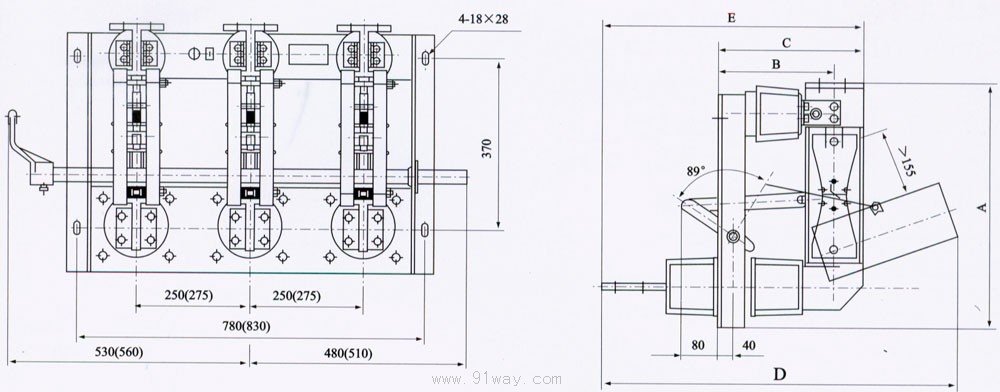

圖2 GN22-12C型戶內交流高壓隔離開關外形尺寸圖

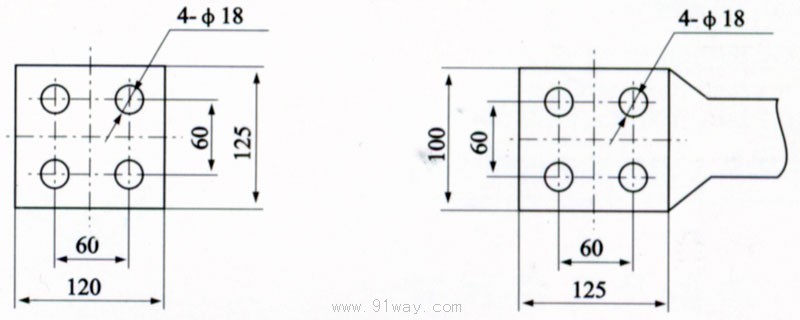

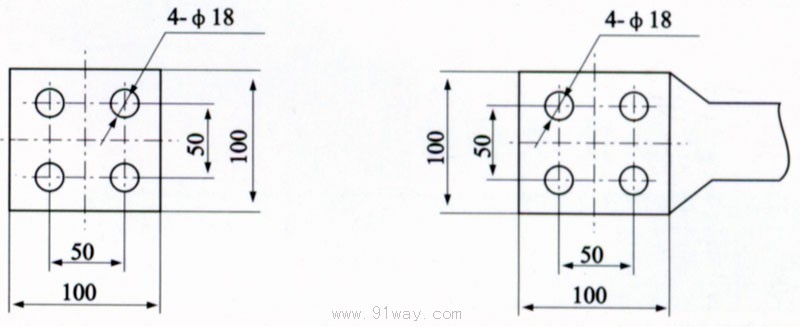

GN22-12C/1600-2000型高壓隔離開關接線端子圖 GN22-12C/2500-3150型高壓隔離開關接線端子圖

型號	A	B	C	D	E
GN22-12C/1600-2000	537	255	305	807	580
GN22-12C/2500-3150	539	267.5	330	880	630

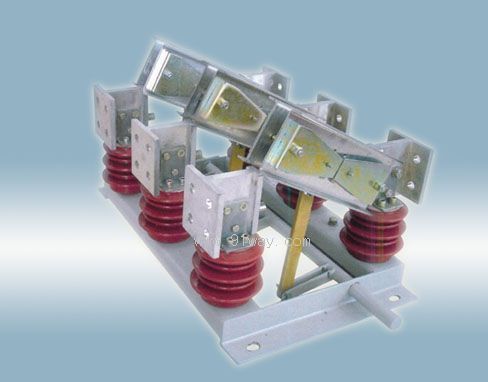

GN22-12(C)戶內交流高壓隔離開關
