GW22-126/252(D)(W)型高壓隔離開關產品詳細說明：

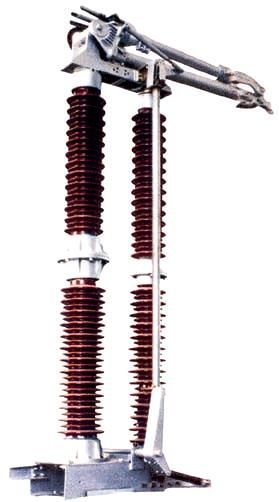

GW22-126/252(D)(W)型高壓隔離開關簡介

◎ 成套隔離開關由GW22－126/252(D) (W)型隔離開關本體、CJ7電動機構、人力操動機構、傳動附件等組成。本產品可布置在母線的正下方，其靜觸頭懸掛在架空母線上，產品分閘后形成垂直方向的絕緣斷口。特別是在“雙母線帶旁路母線”的變電站，節省占地面積尤為顯著。
◎ 隔離開關屬單柱垂直斷口折疊式，底座上裝有支柱絕緣子與操作絕緣子，還裝有連桿和拐臂等，另外還裝有主閘刀與接地閘刀間的機械連鎖部件（僅操作極上），底座上有安裝孔，可直接安裝在水泥或鋼架基礎上。
◎ 操作絕緣子的順時針轉動可驅動主閘刀伸開并合閘，逆時針轉動則使其合攏折疊，處于分閘狀態，形成可見的垂直斷口。
◎ 當固定在母線上的靜觸頭在自然外力擾動下（如大風、母線熱脹冷縮或覆冰等引起靜觸頭位置的水平偏擺或上下移動）偏離了理想位置后，開關本身仍可輕易地在操作中實現正常地分、合閘，其次在安裝調試中，即使開關誤差較大，也仍能保證較好地完成正常分、合閘。

主要技術參數
GW22－126(D) (W)型隔離開關

型號	額定 電壓 kV	額定 電流 A	額定短時耐受 電流kA/S		額定峰值耐受 電流kA		一分鐘工頻 耐受電壓kV		雷電沖擊 耐壓kV
			主導電回路	接地開關	主導電回路	接地開關	對地	斷口	對地	斷口
GW22－126(D)（W）/1250	126	1250	31.5/4	31.5/2	80	80	230	185	550	623
GW22－126(D)（W）/1600		1600	40/4	40/3	100	100

GW22－252(D) (W)型隔離開關

型號	額定] 電壓 kV	額定 電流 A	額定短時耐受 電流kA/S		額定峰值耐受 電流kA		一分鐘工頻 耐受電壓kV		雷電沖擊 耐壓kV
			主導電回路	接地開關	主導電回路	接地開關	對地	斷口	對地	斷口
GW22－252(D)（W）/1250	252	1250	40/3	40/2	100	100	460	606	1050	1256
GW22－252(D)（W）/1600		1600	40/3	50/2	100	100
GW22－252(D)（W）/2500		2500	40/2	50/2	125	125
GW22－252(D)（W）/3150		3150	40/2	50/2	125	125
