GW4A-40.5系列高壓隔離開關產品詳細說明：

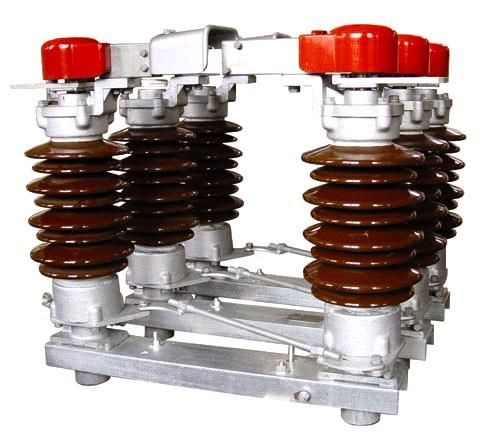

GW4A-40.5系列高壓隔離開關結構

◎ 成套隔離開關由GW4A－40.5(D) (W)型隔離開關本體、CS14G型人力操動機構、傳動附件等組成，也可配用CJ6型等電動機構。
◎ 隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性。
◎ 導電回路采用矩形銅管，其散熱面積比原來采用的圓形管增加40％，從而大大降低了主導電部分的溫升。
◎ 觸指采用高強度、高導電率、高彈性的新型材料制造。依靠觸指自身的彈力夾緊觸頭，避免了目前因彈簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭發熱加劇的惡性循環。且觸指與觸指座采用螺栓固定連接，又避免了油污、灰塵進入其接觸點，使接觸電阻增加的可能性。此導電部分結構已獲得國家實用新型專利。
◎ 隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干固，使隔離開關長期運行后的操作力矩不會增加。采用不銹鋼軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、永不銹蝕。
◎ GW4A-40.5型接地開關的底腳安裝尺寸與GW4-40.5型隔離開關的安裝尺寸完全相同，可直接替代GW4-40.5型隔離開關。

GW4A-40.5系列高壓隔離開關主要技術參數

型號	額定 電壓 kV	額定 電流 A	主回路 電阻 μΩ	額定短時耐受 電流kA/S		額定峰值耐 電流kA		一分鐘工頻 耐受電壓  kV		雷電沖擊 耐壓kV
				主導電回路	接地開關	主導電回路	接地開關	對地	斷口	對地	斷口
GW4A－40.5(D)（W）/630	40.5	630	170	20/4	20/3	50	50	95	118	185	215
GW4A－40.5(D)（W）/1250		1250	100	31.5/4	31.5/3	80	80
GW4A－40.5(D)（W）/1600		1600	80	40/4	40/3	100	100
GW4A－40.5(D)（W）/2000		2000	70	40/4	40/3	100	100
