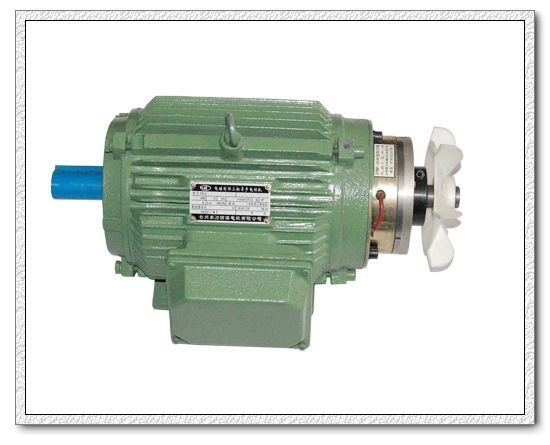

YEJF系列電磁制動三相異步電動機是根據國家標準JB/T 6456要求精心設計的新穎通電型制動電動機，它是Y系列電動機的派生系列，在Y系列電機后端配上通電制動型的制動器組成，其功率等級、安裝尺寸、外形尺寸均和YEJ制動電機相同。

YEJF系列電磁制動三相異步電動機適合于需特殊制動功能要求的各種傳動機械設備，通過自動控制方法可獲得最佳的制動效果。由于空載無制動力矩，不適用于升降機械等帶有重力下垂的設備。

結構特點：
　　1、電動機主體防護等級為IP44，制動器部分為IP23；
　　2、電動機冷卻方式為IC411（自扇冷式）；
　　3、電動機絕緣等級為B級或F級；
　　4、制動器絕緣等級為F級。

使用條件：
　　1、額定電壓：電機為AC380V　50Hz；　電磁制動器為DC24V（或依據制動器設計的電壓要求）
　　2、工作方式：S1（連續工作制）
　　3、使用環境：海拔≤1000m，環境溫度-15℃～+40℃

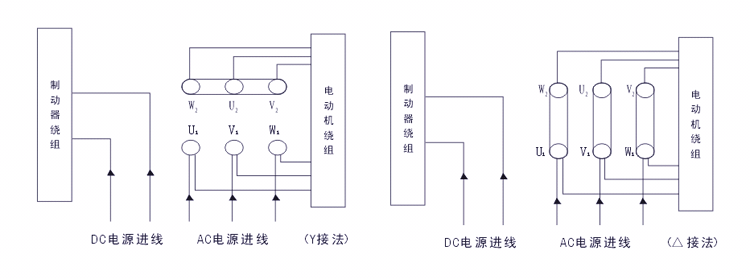

接線方法：

間隙的檢查與調整：

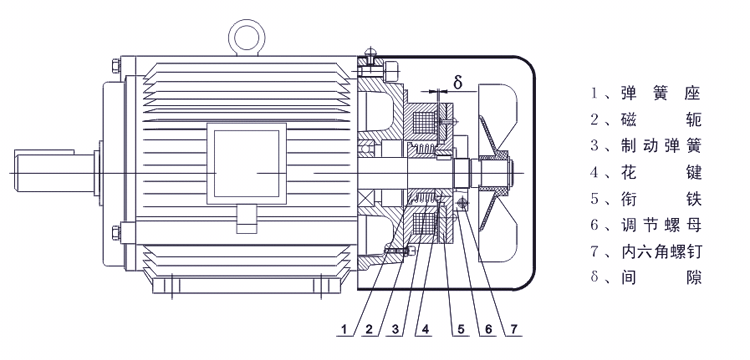

　　銜鐵與磁軛之間的距離稱為間隙（δ）。正常的工作間隙YEJF71～YEJF112電機為0.45～
0.55mm，最大磨損間隙不超過1.0mm，YEJF132～YEJF180電機為0.65～0.75mm，最大磨損間隙不超過1.2mm。電機出廠時都調整到正常工作間隙范圍內。
　　電機長期運行后，由于摩擦片磨損使間隙值增大，超過最大磨損間隙后，就會影響制動器的正常吸合和制動，必須進行調整。
　　調整方法：根據電機型號（δ）要求，選擇對應于最大磨損間隙的塞尺厚度，插入間隙“δ”內檢查數值，當大于最大磨損間隙時，應進行間隙調整。選擇對應于工作間隙的塞尺厚度，用內六角扳手放松內六角螺釘（7），使調節螺母（6）可以旋動，將塞尺插入間隙“δ”內，向里旋進調節螺母（6）壓住塞尺薄片，然后旋動電機轉子，檢查銜鐵（5）與磁軛(2)沒有發生摩擦，再用內六角扳手緊固內六角螺釘（7），拔出塞尺即可。

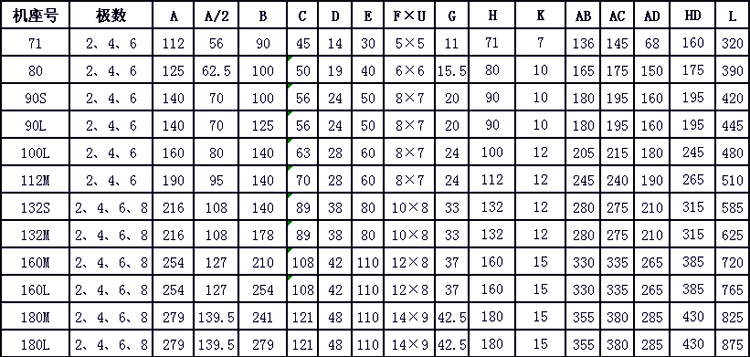

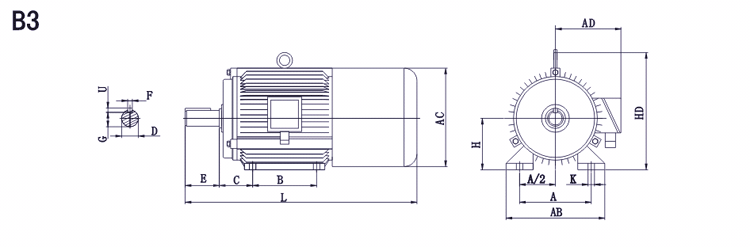

B3型機座帶底腳，端蓋無凸緣的電動機

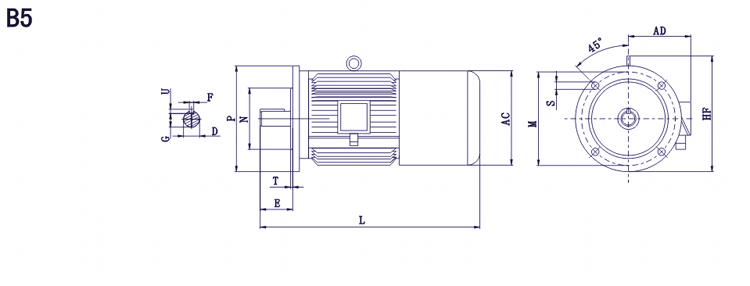

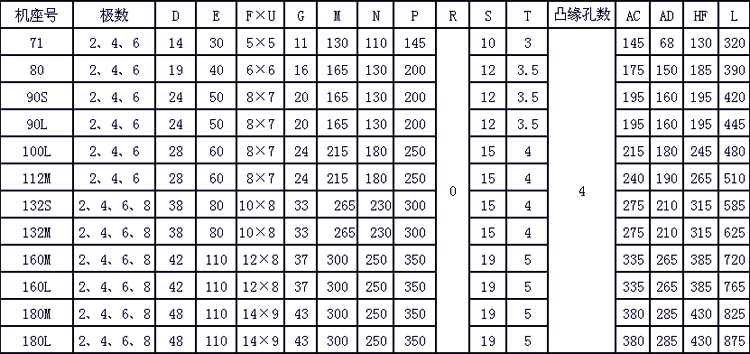

B5型機座不帶底腳，端蓋上有凸緣的電動機


　　
*R為凸緣蓋配合面至軸伸肩的距離

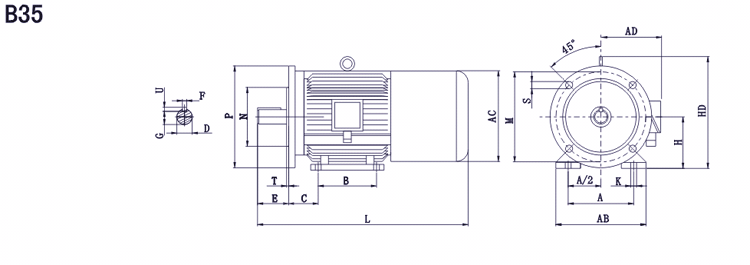

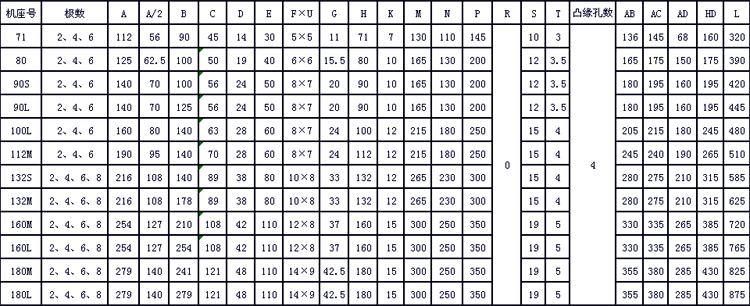

B35型機座帶底腳，端蓋上有凸緣的電動機


　
　*R為凸緣蓋配合面至軸伸肩的距離

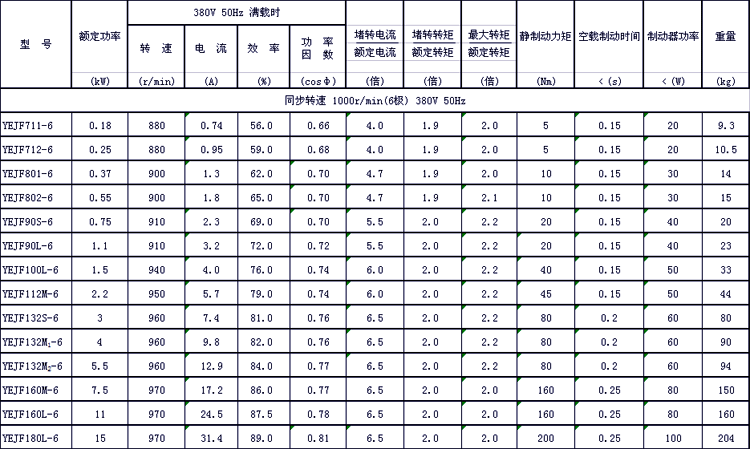

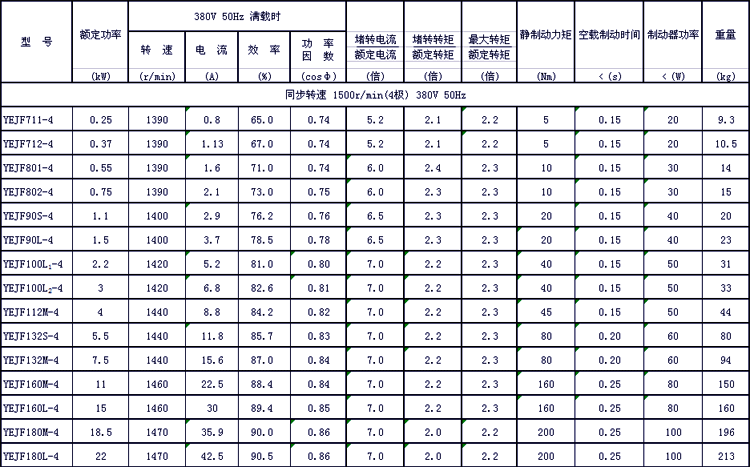

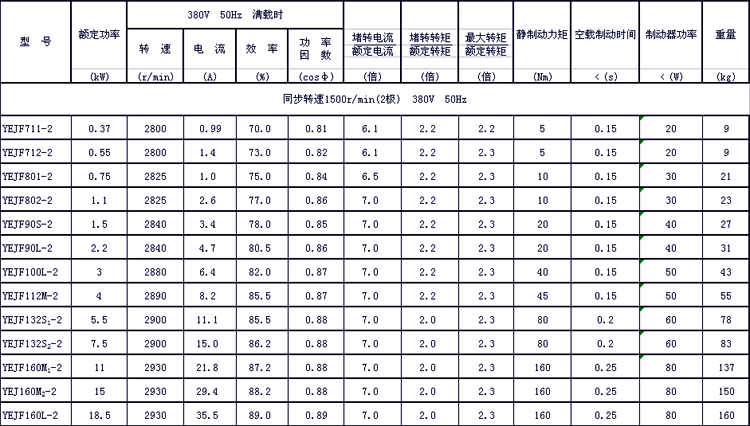

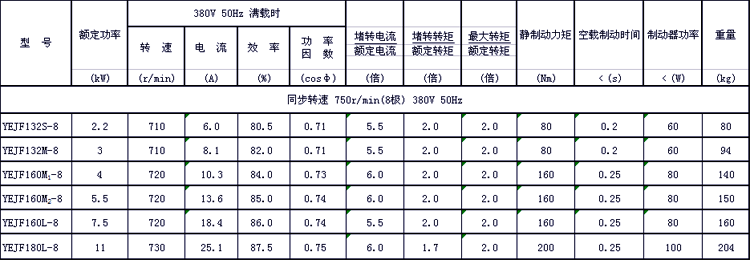

技術數據：
