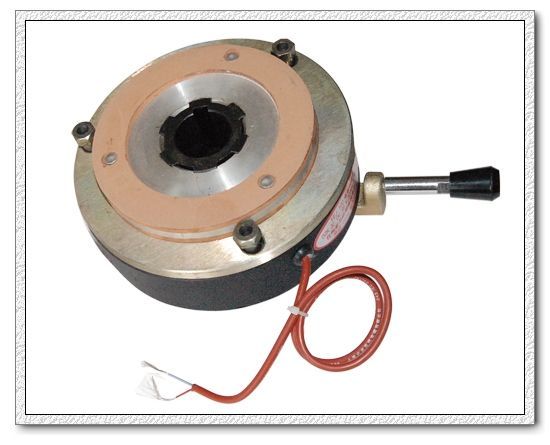

DZK7.5-30手柄釋放系列制動器產品詳細說明：

DZK7.5-30手柄釋放系列直流制動器是一種可靠的安全型制動器。產品具有結構緊湊，手動釋放裝置方便、靈活、可靠、噪聲低。
DZK系列制動器完全滿足與Y、Y2系列電機配套成YEJ系列電磁制動三相異步電動機。電機外表美觀，適應電機所適應的所有場合，快速制動，準確定位。

工作原理：
DZK系列直流制動器依照：斷電時，它利用彈簧壓力，緊壓銜鐵使制動盤與銜鐵、電機后端蓋兩面，產生巨大摩擦（制動）力矩，可使旋轉物體快速制動；通電時，利用電磁吸合釋放原理，使制動盤脫離制動狀態，可使被動物體自由轉動。

技術參數：

配套YEJ制動電機型號	80	90	100	112	132	160
規格代號        DZK	7.5	15	30	40	75	150
額定靜制動力矩   Nm	7.5	15	30	40	75	150
制動電機空載制動時間S	0.15	0.15	0.15	0.15	0.20	0.25
勵磁功率          w	35	50	60	60	80	120
最大工作氣隙     mm	1.0	1.0	1.0	1.0	1.2	1.2
額定工作電壓   DC.V	99			170
允許最高轉速  r/min	3600

注：額定工作電壓可按用戶需要設計：如24V、190V、215V、340V……

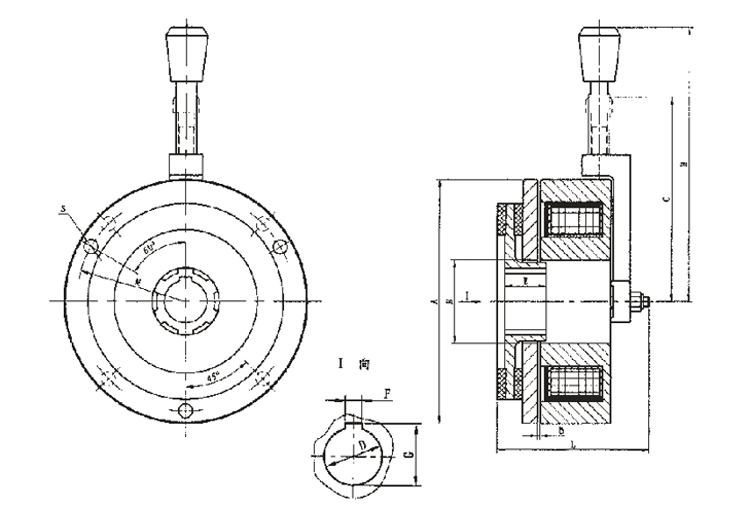

安裝尺寸：

注：規格代號DZK7.5~75。 S孔（實線）3個×120°。
　　規格代號DZK150。 S孔（虛線）4個×90°。
　　規格代號DZK7.5~30為手柄釋放，DZK40~150為螺釘釋放。

規格代號	安  裝  尺  寸  及  公  差												外  形  尺  寸
	D		E		F		G		M	s×孔數			A	B	C	H	L
	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	位置度公差
DZK7.5	19.8	+0.021 0	20	0 -0.50	6	0 -0.036	21.7	+0.15 0	105	5.5×3	+0.36 0	φ1.0M	φ120	φ40		132	75
DZK15	24.8	+0.021 0	25	0 -0.50	8	0 -0.036	27.9	+0.20 0	114	6.5×3	+0.36 0	φ1.0M	φ130	φ50		138	76
DZK30	29.5	+0.021 0	30	0 -0.50	8	0 -0.036	32.7	+0.20 0	133	6.5×3	+0.36 0	φ1.0M	φ150	φ59		149	76
DZK40	29.5	+0.021 0	30	0 -0.50	8	0 -0.036	32.7	+0.20 0	150	8.5×3	+0.36 0	φ1.0M	φ170	φ60	123		83
DZK75	39.5	+0.021 0	30	0 -0.50	12	0 -0.036	42.8	+0.20 0	170	8.5×3	+0.36 0	φ1.0M	φ189	φ71	133		98
DZK150	44.5	+0.025 0	35	0 -0.50	12	0 -0.043	47.8	+0.20 0	202	10.5×3	+0.36 0	φ1.0M	φ223	φ82	155		113

DZK7.5-30手柄釋放系列制動器結構、安裝調試示意圖：

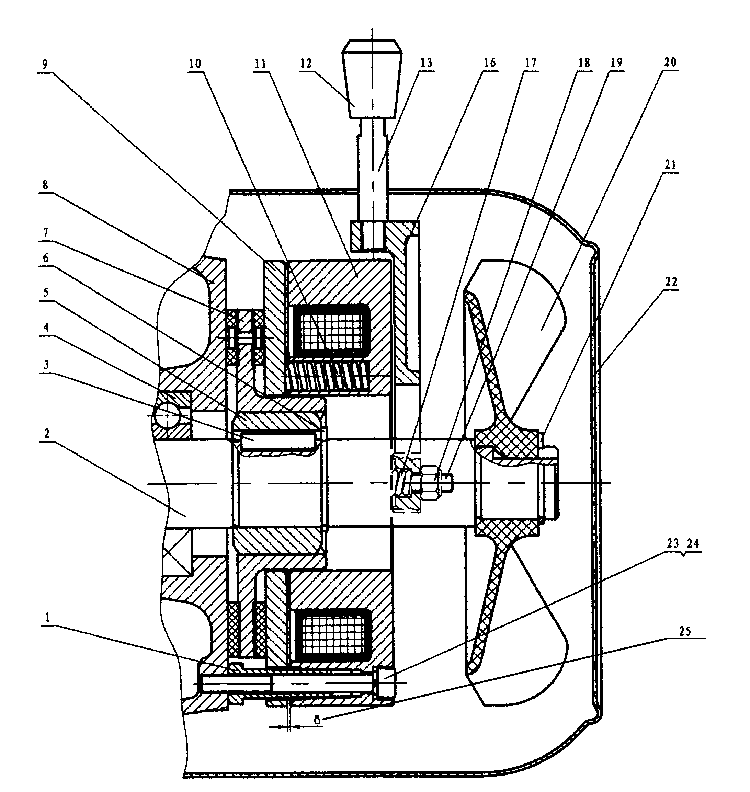

DZK7.5~30

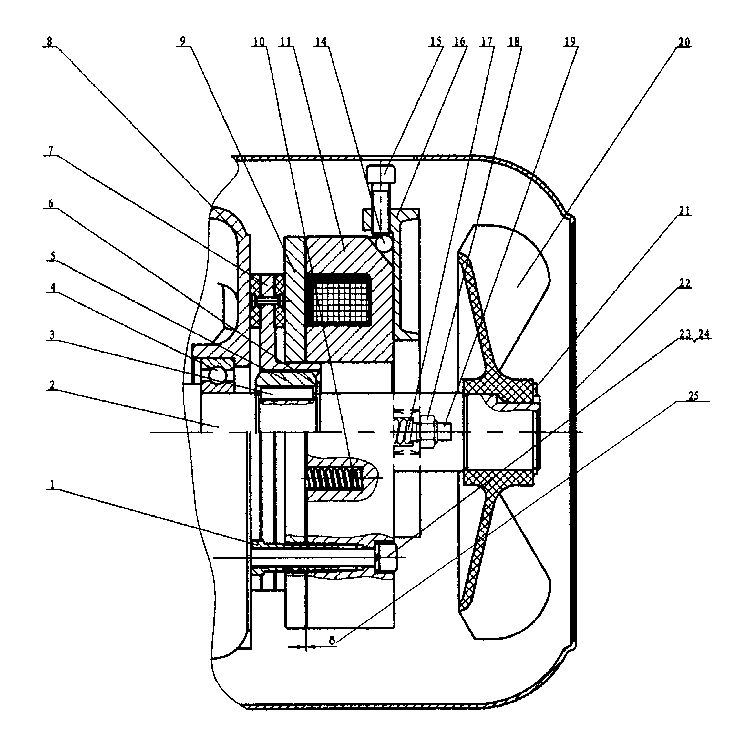

DZK40~150

1、支撐調節螺栓 2、轉子 3、平鍵 4、軸承 5、花鍵襯套 6、卡簧 7、制動盤 8、后端蓋 9、銜鐵板 10、制動彈簧 11、磁軛組件 12、釋放手柄 13、釋放螺桿 14、鋼球 15、釋放螺釘 16、手動釋放支架 17、復位彈簧 18、鎖緊螺母 19、雙頭螺栓 20、風扇 21、卡簧 22、風罩 23、內六角圓柱頭螺釘 24、彈簧墊圈 25、氣隙

調試方法：
　　工具：呆扳手、內六角扳手、塞尺。
　　調試：將塞尺按型號選工作氣隙厚度片，插入靠近（23）“δ”點，旋進（23）壓緊塞尺后，銷退（23）將塞尺拿出，旋進（1）頂緊端蓋平面，旋緊（23）。隔120°（或180°）調試第二點，再隔120°（或90°）調試第三點，再隔120°（或180°）調試第四點。調試后用塞尺（工作氣隙尺寸）檢查3點或4點氣隙基本統一后，固緊即可。
　　制動器摩擦片磨損“δ”超過最大值時，必須用上述方法進行調整，否則會影響制動器正常工作。
　　制動器銜鐵行程“δ”距離大小，直接影響制動力矩、制動時間。調試時，應認真、細心。（附δ表）

　　附表δ值：

制動器型號	制動電機型號	工作氣隙	最大磨損氣隙
DZK 7.5	YEJ 80	0.45~0.55	1.00~1.10
DZK 15	YEJ 90	0.45~0.55	1.00~1.10
DZK 30	YEJ 100	0.45~0.55	1.00~1.10
DZK 40	YEJ 112	0.45~0.55	1.00~1.10
DZK 75	YEJ 132	0.45~0.55	1.00~1.10
DZK 150	YEJ 160	0.55~0.65	1.20~1.30

注意事項：
1、銜鐵、后端蓋、制動盤表面不得有油污，保持干燥清潔；
2、安裝調試時，必須保證氣隙“δ”在工作氣隙范圍內；
3、花鍵套不得有軸向竄動，花鍵后端必須加卡簧。裝配制動盤時，花鍵齒涂上適量黃油。
4、長期使用后，要對制動器進行保養，檢查氣隙，清除摩擦粉，提高制動效果。
