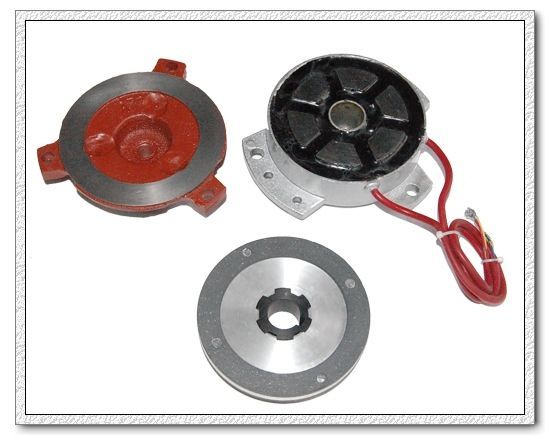

AZML系列斷電制動型三相交流電磁制動器，是一種新型的安全制動器，具有起動時間快和制動時間短的特點。其制動器線圈完全密封在環氧樹脂內，使用安全、可靠。其防護等級為IP54，絕緣等級為F級。

AZML系列三相交流制動器，在25～50Hz頻率段可直接使用變頻電源。若要在5～100Hz段使用，制動器需使用50Hz標準電源單獨直接供電。

AZML系列三相交流制動器可與Y、Y2系列電機配套組成YEJA交流制動三相異步電動機。

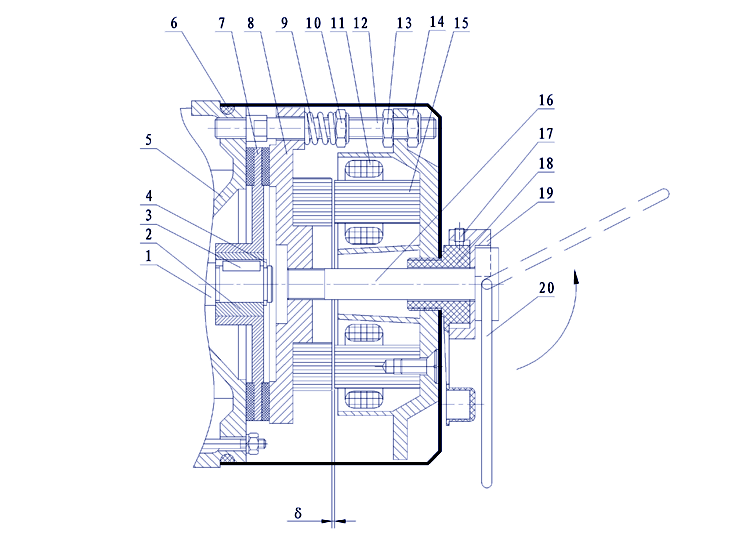

結構及工作原理：
　　當制動器線圈（11）接通三相交流電源后，磁軛組件（15）產生磁場，吸引銜鐵組件（8）,壓縮制動彈簧(9）,使制動盤（7）與銜鐵組件（8）和制動器安裝座（5）分離，電機即可正常運轉。當制動器線圈（11）斷電后，磁軛組件（15）的磁場很快消失，制動彈簧（9）把銜鐵組件（8）推出，壓緊制動盤（7），制動盤受銜鐵組件和制動器安裝座兩個摩擦力矩作用，迅速剎住電機轉軸，使電機停止轉動，第二次接通電源將重復上述工作。

1、轉子  2、花鍵  3、平鍵  4、軸用彈性擋圈  5、制動器安裝座  6、密封圈  7、制動盤  8、銜鐵組件  9、制動彈簧  10、鎖緊螺母  11、線圈  12、雙頭螺栓  13、螺母  14、螺母  15、磁軛組件  16、釋放螺栓  17、內六角沉頭螺釘  18、護罩螺釘  19、釋放盤  20、釋放環  δ、間隙
制動力矩的調節與釋放：
　　調節方法：鎖緊螺母（10）順時針旋轉，壓縮制動彈簧（9），使力矩增大，反之則力矩減小，調節時三個調節螺母要均勻壓縮制動彈簧，否則力矩不平衡。
　　釋放方法：制動器力矩的釋放可通過釋放環（20）來進行，將釋放環往上扳，利用杠桿原理，以釋放盤（19）為支點，帶動釋放螺栓（16），從而帶動銜鐵組件（8），推向磁軛組件，造成摩擦片與銜鐵組件脫開，達到制動力矩的釋放。這只有在安裝、調試或維修設備時才使用，正常工作時必須回復到制動狀態，否則將不能正常工作。
間隙的檢查與調整：
　　磁軛組件和銜鐵組件之間的距離叫間隙（δ），正常的工作間隙為0.2～0.35mm，在這個間隙范圍內制動器才能正常工作，當間隙大于0.5mm時制動器會發出尖叫的電磁響聲，必須立即停止使用，待將間隙重新調整到正常范圍內方可。間隙調節用螺母（13）和螺母（14）來進行。
　　調節方法：從塞尺中找出厚度為0.25的塞片，塞在其中要調節的雙頭螺栓（12）附近的δ中，將螺母（13）旋松半圈左右，將螺母（14）旋緊，略壓住塞片，取出塞片后，再將螺母（13）旋緊，用塞尺測間隙是否在0.25～0.35mm之間即可。用同樣方法調節另外兩點，三點間隙均勻度相差應保持在10%左右就可以了，如果差值偏大，應再做些細微調整。(注：螺母（13）須添防松膏，以防松動。)

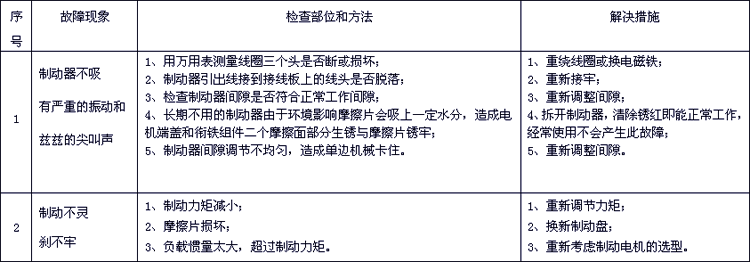

制動器的維修：
