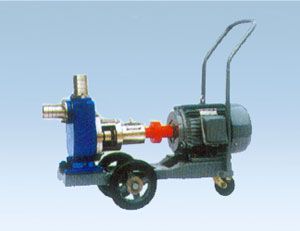

 產品名稱： FMZ移動式自吸離心泵
型號規格： FMZ移動式自吸離心泵
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 離心泵
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
FMZ移動式自吸離心泵產品詳細說明：

JMZ自吸酒泵適合輸送（－35℃～+120℃）的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等行業。FMZ自吸代工泵適合輸送（－35℃～+120℃）的濃漿、酸、堿、鹽等化工液體。

FMZ移動式自吸離心泵具有結構緊湊、操作簡便、自吸性能好、體積小、重量輕、性能穩定，不用底閥，起動時不需引灌等特點，是國內一新一代產品，具有廣闊的應用市場和發展前景。此泵性能范圍：流量為3m3/h-200m3/h；揚程為15-60m；口徑為25-200mm。

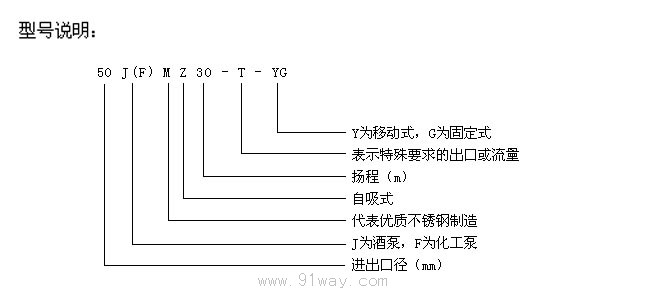

型號說明：例：50J（F）MZ30-T-YG
FMZ移動式自吸離心泵選型說明
二、主要性能參數

輸送酒類、飲料、汽油、乳品的型號
主要性能參數
輸送酸、堿、濃漿及高溫液體的型號
配套功率KW
進口
mm
出口
mm
流量m3/h
揚程m
吸程m
轉速r/min
25JMZ-22
25
25
3
22
5
2900
25FMZ-22
1.1
25JMZ-30
25
25
3
30
6
2900
25 FMZ-30
1.5
40JMZ-22
40
25
6
22
5
2900
40FMZ-22
1.5
40JMZ-30
40
25
6
30
6
2900
40FMZ-30
2.2
40JMZ-40
40
25
6
40
6
2900
40FMZ-40
3
50JMZ-22
50
40
12
22
5
2900
50FMZ-22
2.2
50JMZ-30T
50
50
20
30
6
2900
50FMZ-30
4
50JMZ40
50
40
12
40
6
2900
50FMZ-40
4
65JMZ22
65
50
24
22
5
2900
65FMZ-22
4
65JMZ30T
65
65
30
30
6
2900
65FMZ-30T
5.5
80JMZ22
80
65
48
22
5
2900
80FMZ-22
5.5
80JMZ30
80
65
48
30
5
2900
80FMZ-30
7.5
100JMZ22
100
80
100
22
5
2900
100FMZ-22
11
100JMZ30
100
80
150
30
5
2900
100FMZ-30
15
150JMZ22
150
125
160
22
5
2900
150FMZ-22
15
150JMZ30
150
125
160
30
5
2900
150FMZ-30
22
200JMZ22
200
150
200
22
5
1450
200FMZ-22
18.5
200JMZ30
200
150
200
30
5
1450
200FMZ-30
30


三、泵外型及安裝圖

四、泵外型及安裝尺寸表

型 號
配套電機KW
L
L1
L2
L3
L4
B
B1
B2
B3
H
H1
H2
H3
D1
D2
D3
D4
n×ø d
d1
d2
n
ø
數量
ø
數量
ø
25JMZ-22
1.1
670
400
115
265
110
260
215
215
150
110
234
120
200
100
75
100
75
4
12
4
12
4
12
25JMZ-30
1.5
700
430
130
264
107
280
240
240
155
130
282
107
210
100
75
100
75
4
14
4
12
4
12
40JMZ-22
1.5
720
430
140
273
118
280
240
240
155
130
265
124
225
130
100
100
75
4
14
4
14
4
12
40JMZ-30
2.2
730
430
132
268
113
280
240
240
155
130
280
123
237
130
100
100
75
4
14
4
14
4
12
40JMZ-40
3
820
500
128
320
120
330
290
240
180
132
305
127
250
130
100
100
75
4
14
4
14
4
12
50JMZ-22
2.2
760
430
151
282
127
280
240
240
155
130
280
143
232
140
110
130
100
4
14
4
14
4
14
50JMZ-30T
4
860
510
138
315
135
330
290
290
190
132
283
135
228
140
110
140
110
4
14
4
14
4
14
50JMZ40
4
860
510
140
316
119
335
290
290
190
132
321
135
262
140
110
130
100
4
14
4
14
4
14
65JMZ22
4
875
510
163
335
135
360
290
290
190
132
305
148
250
160
130
140
110
4
14
4
14
4
14
65JMZ30T
5.5
980
620
150
356
138
380
320
320
210
132
310
153
252
160
130
160
130
4
14
4
14
4
14
80JMZ22
5.5
980
620
150
340
160
380
320
320
210
132
305
160
250
190
150
160
130
4
14
4
17.5
4
14
80JMZ30
7.5
980
620
150
340
160
380
320
320
210
132
315
160
255
190
150
160
130
4
14
4
17.5
4
14
100JMZ22
11













210
170
190
150
4
18
4
17.5
4
17.5
100JMZ30
15













210
170
190
150
4
18
4
17.5
4
17.5
150JMZ22
15













265
225
240
200
4
18
8
17.5
8
17.5
150JMZ30
22













265
225
240
200
4
18
8
17.5
8
17.5
200JMZ22
18.5























200JMZ30
30
























五、自吸泵曲線圖
圖片

六、泵的結構示意圖及說明
圖片
1、泵的主要零件有：泵體、葉輪、泵軸、機械密封、懸架等
2、泵的旋轉方面，從進口方面看為逆時針方面。
3、泵的安裝形式：有固定和移動式。固定式泵進口一般用法蘭式；移動式泵進出口一般用束節式。（注意：固定式水泵法蘭一般才用6公斤壓力法蘭）。

七、泵的使用
1、本單位泵出廠時一般都已配好三相電機，用戶接上380V電源，轉向正確，便可使用。（如需配單相電機，應在訂購時說明了，單相電機只能接220V電源使用）。
2、泵第一次使用前必須從排氣羅塞處把泵體注滿溶液。旋緊羅絲，再按轉向標志，啟動電機，按吸程高低不同一般需要2~4分鐘，自動排完空氣，輸送液體，下次啟動則不需收灌。長期不用的泵啟動時，應先打開加水羅絲，檢查泵體是否存在液體，如不足請補滿。
3、嚴禁泵體內無液體，啟動電機，以防機械密封磨擦，發熱燒壞。
4、泵起動前，應用于旋轉聯軸器，檢查是否旋轉靈活，如果阻力大，應查明原因，處理后才可合閘啟動。
5、運轉后，觀察密封部位是否有泄漏，如有輕微泄漏，可讓其跑合10~20分鐘，等動靜環端面磨合均勻后一般可解決，否則應拆開逐項檢查，重新安裝。
6、輸送酸類濃漿，停車后應用清水沖洗，以減少積存酸、堿液體對泵和管道的腐蝕，尤其可以避免介質沉淀在密封動靜環上，造成下次起動時咬靜環。
7、泵的主軸和轉動部件應保持清潔，軸承體內每年要補充2~3次黃油，數量以加滿黃油室的40%為宜。
8、泵上配套的電機，請注意防潮、防腐蝕、更換電機時，新電機的容量和轉速必須與原來的一致。

八、安裝和拆修
（一）新泵的安裝：
1、泵可按“泵外形安裝尺寸表”進行打基礎和確定底腳螺栓位置。但是最好等泵運到現場后按底座尺寸進行施工。
2、泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查泵和電機軸的水平，要重新檢查和調整泵軸心和電機軸心的同度度，用刀口平尺和塞尺檢查泵和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間隙偏差不超過0.2毫米。
3、不應用泵承受管路重量，管路重量應有管路支撐設備承受。
4、按裝結束應用手轉動聯軸器看是否輕松靈活，有無卡滯現象。
（二）泵的拆裝：
1、擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋松開。
2、擰開葉輪螺（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。
3、用拉子拉下聯軸器后拆下鍵，軸承端蓋，最后將軸和軸承拆開。
4、泵的裝配順序按上述相反進行。
5、自吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證自吸效果（見圖）。
圖片
（三）機械密封的安裝：
1、更換機械密封時，應注意規格，型號都要與原來的相符。
2、在安裝機械密封過程中，應保持清潔，不許敲打密封原件，以防損傷和破壞。
3、安裝大小密封圈和動靜環時軸表面應涂上一層清潔的機油和透明油。
4、將靜環和大膠圈裝入泵蓋，然后一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。
5、將彈簧座、彈簧、推環組成一體、以彈簧座端面為作力點，將其推上主軸，其推力以彈簧壓縮2-4mm后在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏松，摩擦偏小，如彈簧壓縮6mm以上，動環和密封圈仍不能在軸上滑動，則說明其配合偏緊，應以檢查機械密封是否與原來的相符合。

九、故障與排除

故障
產生原因
排除方法
不出液
1泵內沒有灌注滿啟動液
2吸入管、壓出管或泵的流產堵塞
3吸入管路漏氣
4吸上高度超過允許范圍
5使用揚程超過了設計揚程
6輸送熱地、發揮性介質
7轉向反了
8機械密封漏氣
1重新灌滿液體，第二次啟動則不必灌液
2清除雜物
3檢修和更換吸入管路
4按允許吸上高度重新安裝泵
5重新選泵
6降低吸程或采用取倒灌安裝
7糾正轉向
8檢修或更換機械密封
自吸時間長
1液體溫度過高
2吸入管道過長
3進口管道有Ω型彎曲
4出口淹沒在液體中
1液體溫度降至40度以下
2盡量縮短管道
3去除所有Ω型管道
4使出口與大氣相通
流量不夠
1吸入管浸泡的深度不夠
2吸入管路太細或有雜物堵塞
3葉輪嚴重磨損或嚴重腐蝕
4密封環嚴重磨損后腐蝕
5葉輪與泵蓋間隙太長
1增加吸入管的浸入深度
2換合適管路，清除雜物
3換新葉輪
4換新密封環
5減少間隙
揚程不夠
1葉輪腐蝕嚴重
2電機配錯
3葉輪與泵蓋間隙太長
1換新葉輪
2更換電機
3減少間隙
軸承過熱
1潤滑油不夠或太多
2泵軸與電機軸不同心
3軸承損壞
4軸承質量不符
1潤滑油應上密封腔的30-40%
2調整使泵軸與電機軸同心
3更換新軸
4降低噪音軸承
振動嚴重
1泵軸電機軸不同心
2泵軸彎曲
1調整使泵軸與電機軸同心
2重新?lián)Q軸
密封泄漏
1彈簧壓力不足
2動環或靜環端腐蝕、磨損或劃傷
3動環密封圈腐蝕變形
4異物或介質結晶影響了動環的主向移動
1調整彈簧壓縮量或換彈簧
2修復或更換動環或靜環
3重新?lián)Q動環密封圈
4去除異物或介質的結晶
電機過熱
1液體比重大或溫度太高
2機械密封彈簧調的太緊
3電壓過低
4裝配質量差，有些零件磨擦或電機與泵軸的不同心
1加大電機
2重新調整彈簧壓縮量
3提高電壓
4檢查裝配質量，排除裝配故障


FMZ移動式自吸離心泵
