產品型號: JDQX3-252系列氣體絕緣電磁式電壓互感器
產品特點:JDQX3-252系列氣體絕緣電磁式電壓互感器是為252KV單相金屬封閉組合電器配套用,是金屬封閉組合電器的主要元件。該產品滿足國標GB1208及IEC185標準。
JDQX3-252系列氣體絕緣電磁式電壓互感器技術參數:
額定一次電壓:220/√3KV
額定頻率:50~60Hz
額定絕緣水平:252/460/950KV
局部放電水平:<5pC
絕緣介質:SF6
額定氣體壓力:0.6Mpa
最底氣體運行壓力:0.5Mpa
零表壓時,一次繞組工頻耐壓:190KV、5min
氣體年漏氣率:<0.5%
氣體含水量:<150ppm
準確級次組合:
準確級次組合:
繞組類別 |
額定電壓比(KV) |
準確級組合 |
額定輸出容量組合(VA) |
二次繞組熱極限輸出(VA) |
三繞組 |
110/√3∶0.1/√3∶0.1 |
0.2∶3P |
150∶300 |
2000 |
0.5∶3P |
300∶300 |
2000 |
四繞組 |
110/√3∶0.1/√3∶0.1√3∶0.1 |
0.2∶3P∶3P |
100∶150∶300 |
2000 |
0.5∶3P∶3P |
150∶150∶300 |
2000 |
0.2∶0.2∶3P |
75∶75∶300 |
2000 |
0.2∶0.5∶3P |
120∶150∶300 |
2000 |
0.5∶0.5∶3P |
150∶150∶300 |
2000 |

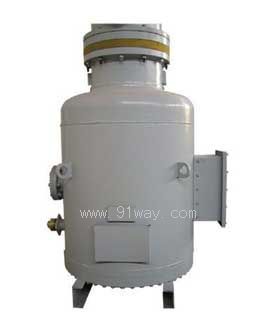

JDQX3-252系列氣體絕緣電磁式電壓互感器
