Z型多回轉閥門電動裝置產品詳細說明：

一、概述
Z型多回轉閥門電動裝置通稱為Z型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
按使用環境分：Z為普通型；ZW為戶外型；ZB為隔爆型；ZZ為整體型；ZT為整體調節型。
按輸出作用力分：有轉矩型和推力型。
本產品的性能符合JB/T8528—1997《普通型閥門電動裝置技術條件》的規定。防爆型的性能符合GB3836.1—2000《爆炸性環境用防爆電氣設備通用要求》，GB3836.2—2000《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》及JB/T8529—1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了防爆合格證。

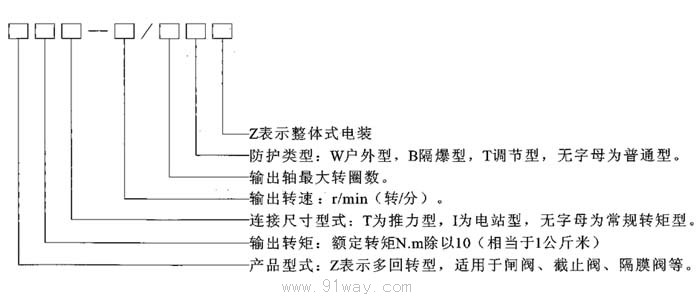

二、型號表示方法

Z型號示例：
1.Z30I—18/50W表示輸入轉矩300N.m（30Kgf.m），電站型接口，輸出轉速18r/min（18轉/分），最大轉圈數50，戶外型。
2.Z45T—24/120B表示轉矩450N.m（45kgf.m），推力型接口，輸出轉速24r/min（24轉/分），最大轉圈數120，隔爆型。
3.Z120—24/80TZ：表示輸出轉矩1200N.m（120Kgf.m），輸出轉速24r/min，最大轉圈數80圈，整體調節型。
三、工作環境和特點
1.電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2.環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
3.相對濕度：≤90%（25℃時）。
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。（詳見GB3836.1）
5. 防護等級：IP44～I(xiàn)P68

四、Z型多回轉閥門電動裝置主要技術參數

型號 規格	額定 轉距 （N.m）	公稱 推力 （KN）	最大閥 桿直徑 (mm)	最大轉圈數 (圈)	手動 速比	輸出 轉速 (r/min)	電機
							型號	功率 (kw)	電流 (A)
Z5	50	20	28	80	1：1	12	YDF112	0.12	0.7
Z10	100	40	28	80	1：1	24	YDF212	0.25	1.3
						36	YDF221	0.37	1.6
Z15	150	40	28	80	1：1	24	YDF222	0.37	1.6
						36	YDF222	0.55	2.4
Z20	200	100	40	80	1：1	18	YDF221	0.37	1.6
Z30	300	100	40	80	1：1	18	YDF222	0.55	2.4
Z45	450	150	48	120	1：1	24	YDF311	1.1	3.4
					20：1	36	YDF312	1.5	4.5
Z60	600	150	48	120	1：1	24	YDF312	1.5	4.5
					20：1	36	YDF321	2.2	6.5
Z90	900	200	60	120	1：1	24	YDF321	2.2	6.5
					25：1	36	YDF322	3	9
Z120	1200	200	60	120	1：1	24	YDF322	3	9
					25：1
Z180	1800	325	70	150	25：1	24	YDF411	4	11
						36	YDF412	5.5	14
Z250	2500	325	70	150	25：1	24	YDF412	5.5	14
Z350	3500	700	78	120	25：1	18	YDF421	7.5	19
Z500	5000	700	78	120	25：1	18	YDF422	10	26

注：如用戶需要，本廠可提供其它的轉速

五、訂貨須知
1．請按型號表示方法寫明型號,開、關向所需轉矩必須分別說明,若不說明則按本廠規定提供。
2．環境具有爆炸性氣體必須說明，并必須符合本說明書中防爆標志的規定。
3．請寫明連接尺寸標準,閥桿直徑及伸出長度,若連接尺寸與本說明書不符,可與本廠協商解決。
4．手輪順時針旋轉為關閥,如與此相反必須說明。
5．推力型的閥桿螺母螺紋一般由用戶加工，本廠只加工一預制孔。若需本廠加工，請?zhí)峁┞菁y的尺寸。
6．本廠還可按用戶要求,提供其他轉速的電動裝置。
