ALS系列閥門限位開關技術要求

防護等級：IP65（本質安全型）IP67（外殼防護型）
觸點容易 ：6A/24VDC（直流）
　　　　　 10A/220VAC（交流）
環境溫度 ：-35℃～ +70℃
接線端口 ：2-G1/2"
放置角度 ：0°～90 °角行程
　　　　　 0°～180 °(可調)
位置指示 ：開—黃，關—紅
外型尺寸：120×120×103mm
重量：約1.6Kg
　　　 IP65 Kg
　　　 IP67 Kg

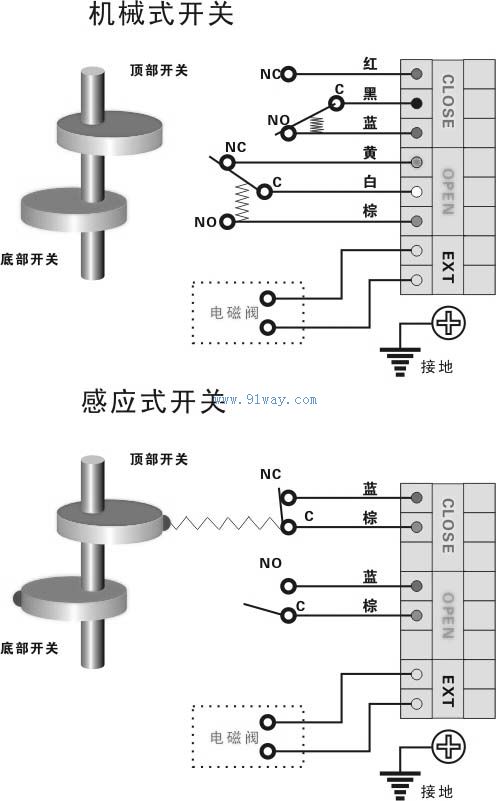

限位開關工作原理
ALS系列閥門限位開關箱檢測的閥位轉角位移，通過軸連接件或反饋桿使傳動產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指票器就是顯示。

限位開關安裝及使用
一、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。
二、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
三、讓閥門來回走幾次，確定限位開關信號通斷可靠。
