IGF型襯氟管道泵產品詳細說明：

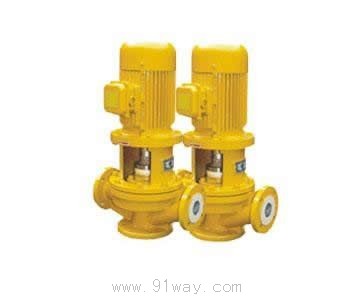

IGF型襯氟管道泵

一、產品概述：
氟 塑料是當今世界最優秀的耐腐蝕材料，我單位選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎 上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

二、產品特點：
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
3、軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。
4、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

三、使用范圍:
IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.

四、性能參數：
流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa

五、設計特點：
（1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的
要求采用泵的豎式和橫式安裝。

型號	流量 m3/h	揚程 m	效率 %	轉速 r/min	口徑 mm	電機功率 KW
25IGF-2.5-15	2.5	15	34	2900	25	0.75
32IGF5-20	5	20	44	2900	32	0.75
40IGF6-20	6	20	46	2900	40	0.75
40IGF9-30	9	30	40	2900	40	2.2
40IGF15-50	15	50	46	2900	40	4
50IGF10-15	10	15	57	2900	50	0.75
50IGF15-30	15	30	51	2900	50	2.2
50IGF20-50	20	50	58	2900	50	4
65IGF30-15	30	15	66	2900	65	2.2
65IGF30-27	30	27	60	2900	65	5.5
65IGF30-50	30	50	54	2900	65	7.5
80IGF35-20	35	20	67	2900	80	4
80IGF45-50	45	50	66	2900	80	15
80IGF50-30	50	30	71	2900	80	7.5
80IGF50-80	50	80	59	2900	80	22
100IGF40-18	40	18	35	2900	100	4
100IGF45-50	45	50	46	2900	100	15
100IGF50-30	50	30	47	2900	100	7.5
125IGF80-18	80	18	68	1450	125	7.5
150IGF100-15	100	15	77	1450	150	7.5
150IGF140-26	140	26	73	1450	150	18.5
150IGF160-50	160	50	68	1450	150	37
200IGF200-20	200	20	79	1450	200	18.5
200IGF400-20	400	20	80	1450	200	30
