GBF型襯氟管道泵產品詳細說明：

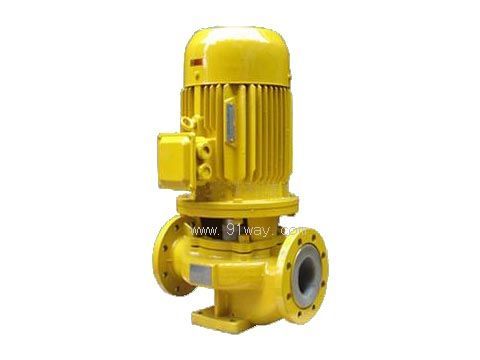

GBF型襯氟管道泵

一、概述：
氟塑料是當今世界最優秀的耐腐蝕材料，我單位選用該材料生產的GBF型耐腐蝕管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式管道泵的基礎 上進行巧妙組合設計而成。該襯氟管道泵產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

二、GBF型襯氟管道泵特點：
1、襯氟管道離心泵為立式結構，進出口口徑相同，且位于同一中心線上，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡，振動噪音很低。
3、軸封采用普通型和耐顆粒型的機械密封和機械密封組合，耐磨耐腐，能有效地增長機械密封的使用壽命。
4、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

三、使用范圍:
GBF型襯氟管道循環泵適用于-85℃~+200℃溫度的條件下，長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.

四、性能參數：
流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa

五、設計特點：
（1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的

GBF型襯氟管道泵豎式和橫式安裝。

型號	流量m3/h	楊程m	轉速r/min	電機功率kw
GBF25-125	4	20	2900	0.75～1.1
GBF25-125A	3．6	16	2900	0.55～0.75
GBF25-160	4	32	2900	1.5～2.2
GBF25-160A	3．7	28	2900	1.1～1.5
GBF40-125	6．3	20	2900	1.1～1.5
GBF40-125A	5．6	16	2900	0.75～1.1
GBF40-160	6．3	32	2900	2.2～3
GBF40-160A	5．9	28	2900	1.5～2.2
GBF40-200	6．3	50	2900	4～5.5
GBF40-200A	5．9	44	2900	3～4
GBF50-125	12．5	20	2900	1.5～2.2
GBF50-125A	11	16	2900	1.1～1.5
GBF50-160	12．5	32	2900	3～4
GBF50-160A	11．7	28	2900	2.2～3
GBF50-200	12．5	50	2900	5.5～7.5
GBF50-200A	11．7	44	2900	4～5.5
GBF65-125	25	20	2900	3～4
GBF65-125A	22．3	16	2900	2.2～3
GBF65-160	25	32	2900	4～5.5
GBF65-160A	23．4	28	2900	4～5.5
GBF65-200	25	50	2900	7.5～11
GBF65-200A	23．5	44	2900	7.5～11
GBF80-125	50	20	2900	5.5～7.5
GBF80-125A	45	16	2900	4～5.5
GBF80-160	50	32	2900	7.5～11
GBF80-160A	46．7	28	2900	7.5～11
GBF80-200	50	50	2900	15～18.5
GBF80-200A	47	44	2900	11～15
GBF100-125	100	20	2900	11～15
GBF100-125A	89	16	2900	7.5～11
GBF100-160	100	32	2900	15～18.5
GBF100-160A	93．5	28	2900	11～15
GBF100-200	100	50	2900	22～30
GBF100-200A	93．5	44	2900	18.5～22
