 產品名稱： C系列雙級配電動蝸輪箱
型號規格： C系列雙級配電動蝸輪箱
  放大圖片 放大圖片
產品類別： 常規產品 -- 泵閥管件 -- 手動執行機構
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13916950330
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
C系列雙級配電動蝸輪箱產品詳細說明：
C系列雙級配電動蝸輪箱是二級齒輪變速配電裝蝸輪箱，配上小電裝而得到大力矩輸出。適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。

技術參數
型號 C8# C9# C10# C11# C12# C13# C14# C15#
速比 318:1 378:1 396:1 486:1 486:1 600:1 600:1 600:1
配對電裝 Z20 Z30 Z45 Z60 Z90 Z120 Z180 Z250
輸入力矩Nm 200 300 450 600 900 1200 1800 2500
輸出力矩Nm 10600 18900 27900 72900 72900 120000 180000 250000
旋轉行程 900 900 900 900 900 900 900 900
限位調整 ±50 ±50 ±50 ±50 ±50 ±50 ±50 ±50
連接尺寸
連接法蘭(D) 300 350 415 475 550 650 800 1200
連接孔中心(D1) 254 298 356 406 483 590 720 1050
法蘭凹面(D2) 200×5 230×5 260×5 300×8 370×8 490×8 600×8 900×10
孔數：孔徑(N-M) 8-M20 8-M20 12-M20 12-M20 12-M22 12-M27 12-M30 16-M30
軸孔(dmin-max) 75-85 75-85 90-100 98-120 115-145 160-180 200-250 260-300
　標準軸孔 80 80 90 110 130 160 200 260
平鍵X條數X900(b) 22×2 22×2 28×2 28×2 32×2 32×2 36×2 45×2
安裝高度 120 120 150 180 195 205 250 300

A 577.5 627.5 753 873 1133 1273 1404 1770
B 272.5 272.5 327.5 327.5 423 423 520 520
C 555 590 687 787 922 1052 1359 1490
L 385 415 477 517 602 812 825 1025
H 150 150 170 200 220 240 350 405
箱體外徑(Q) 340 410 480 590 690 840 1070 1400

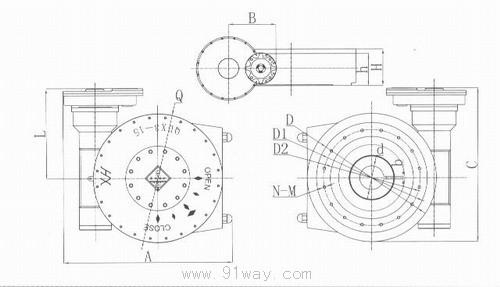

C系列雙級配電動蝸輪箱外形尺寸

C系列雙級配電動蝸輪箱

C系列雙級配電動蝸輪箱
