產品名稱：

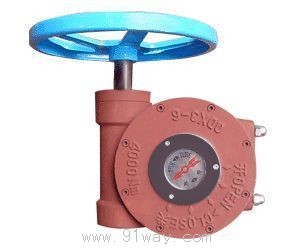

QDX3系列單級蝸輪箱

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 手動執行機構

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

QDX3系列單級蝸輪箱產品詳細說明：

QDX3系列單級蝸輪箱詳細介紹：

部分回轉型閥門手動裝置
該產品是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號。

普通型連接數據表

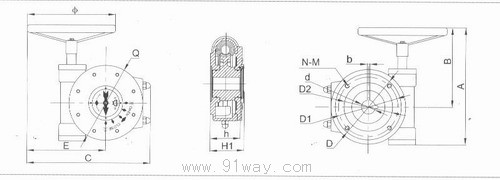

外形尺寸
型號	位置
型號	A	B	C	d	h	H	φ	φ1	2-b	N-M深 L	重量kg
QDX3-2	215	190	68	90	52	50	160	70	5	4-M8 12	8
QDX3-3	265	235	86	125	62	68	250	103	8	4-M10 23	13
QDX3-4	315	270	81	150	68	80	250	124	10	4-M12 23	16
QDX3-5	385	320	94	175	75	100	320	130	12	4-M16 25	23
QDX3-6	425	355	121	210	105	120	350	166	12	4-M20 37	37
QDX3-7	470	420	125	260	110	140	350	200	16	8-M16 27	48
QDX3-8	610	540	150	300	120	160	500	254	18	8-M16 27	71
QDX3-9	680	550	160	350	120	188	500	398	22	8-M20 45	95
QDX3-10	780	620	180	415	150	230	500	356	28	12-M20 50	160

QDX3系列單級蝸輪箱普通型連接數據表

技術數據
型號	2	3	4	5	6	7	8	9	10
速比	30:1	42:1	43:1	54:1	48:1	58:1	53:1	63:1	66:1
輸入力矩Nm	40	78	98	112	122	133	156	156	156
輸出力矩Nm	300	820	1050	1500	1460	1920	2060	2460	2574
旋轉行程	90°	90°	90°	90°	90°	90°	90°	90°	90°
限位調整	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°
連接尺寸
連接法蘭φ	90	125	150	175	210	260	300	350	415
連接孔中心φ	70	102	125	140	165	200	254	298	356
法蘭凹面φ	55×3	70×3	85×3	100×4	130×5	160×5	200×5	230×5	260×5
孔徑：孔數	M8×4	M10×4	M12×4	M16×4	M20×4	M16×8	M16×8	M20×8	M20×12
軸孔直徑mm	14～18	22～26	28～32	35～38	38～48	45～58	55～70	75～85	90～100
平鍵尺寸×條數×位置	5×5	8×7	10×8	12×8	12×8×2× 90°	16×10×2× 90°	18×11×2× 90°	22×14×2× 90°	28×16×2× 90°
安裝高度	52	62	68	75	105	110	120	120	150
手輪直徑φ	160	240	280	320	350	400	500	500	500
閥門參配
蝶閥參配DN	80-100	125-150	200-250	300-350	400-450	500-500	700	800	900-1000
球閥門參配DN	50	80	100	150	200	250-300	350	400	500

QDX3系列單級蝸輪箱（示意圖）
