SDS型泵系單級、雙吸、泵殼中開、蝸殼式臥式離心泵，供吸送未處理水、清水和非飲用水以及碳?xì)浠�合物，被吸送液體最高溫度可達105℃，SDSL型為80℃。

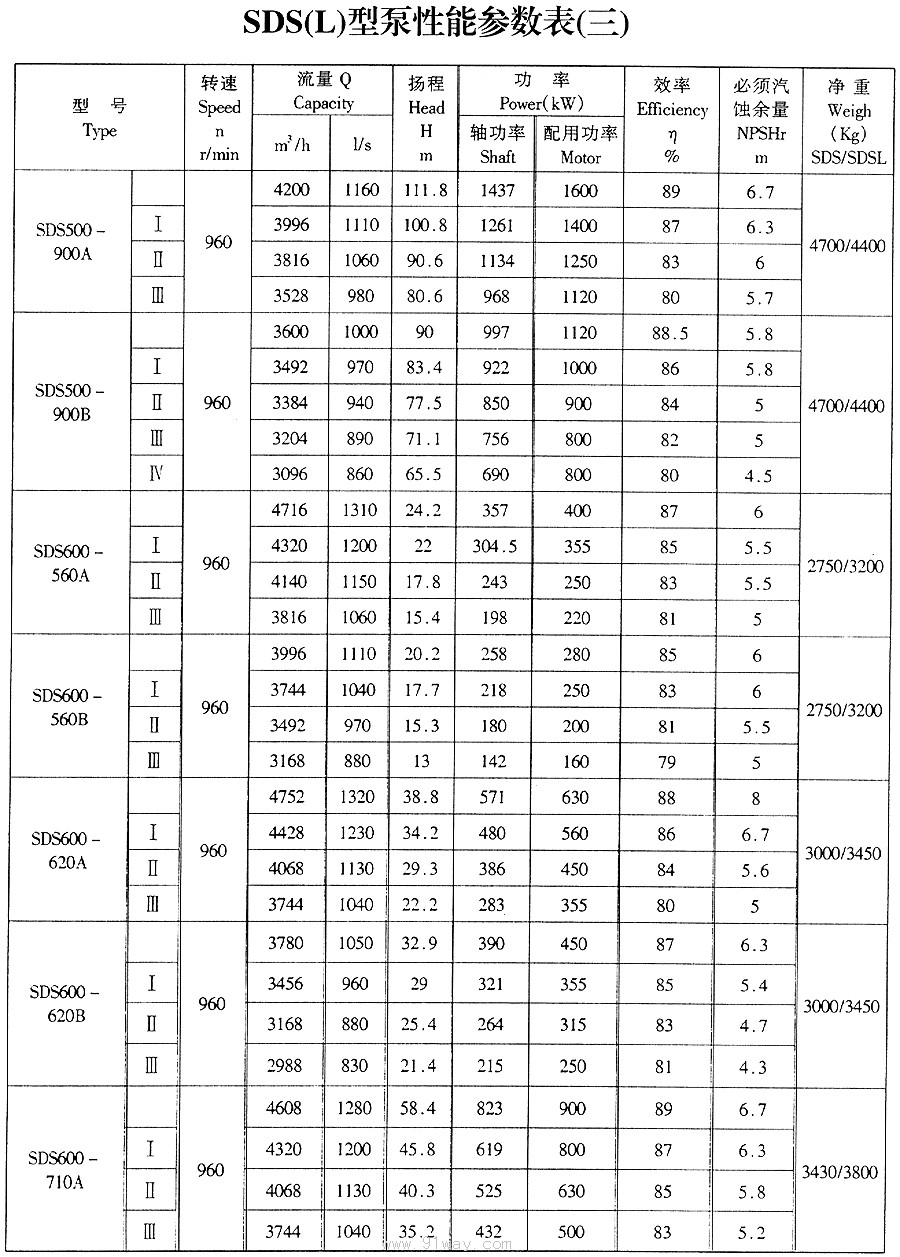

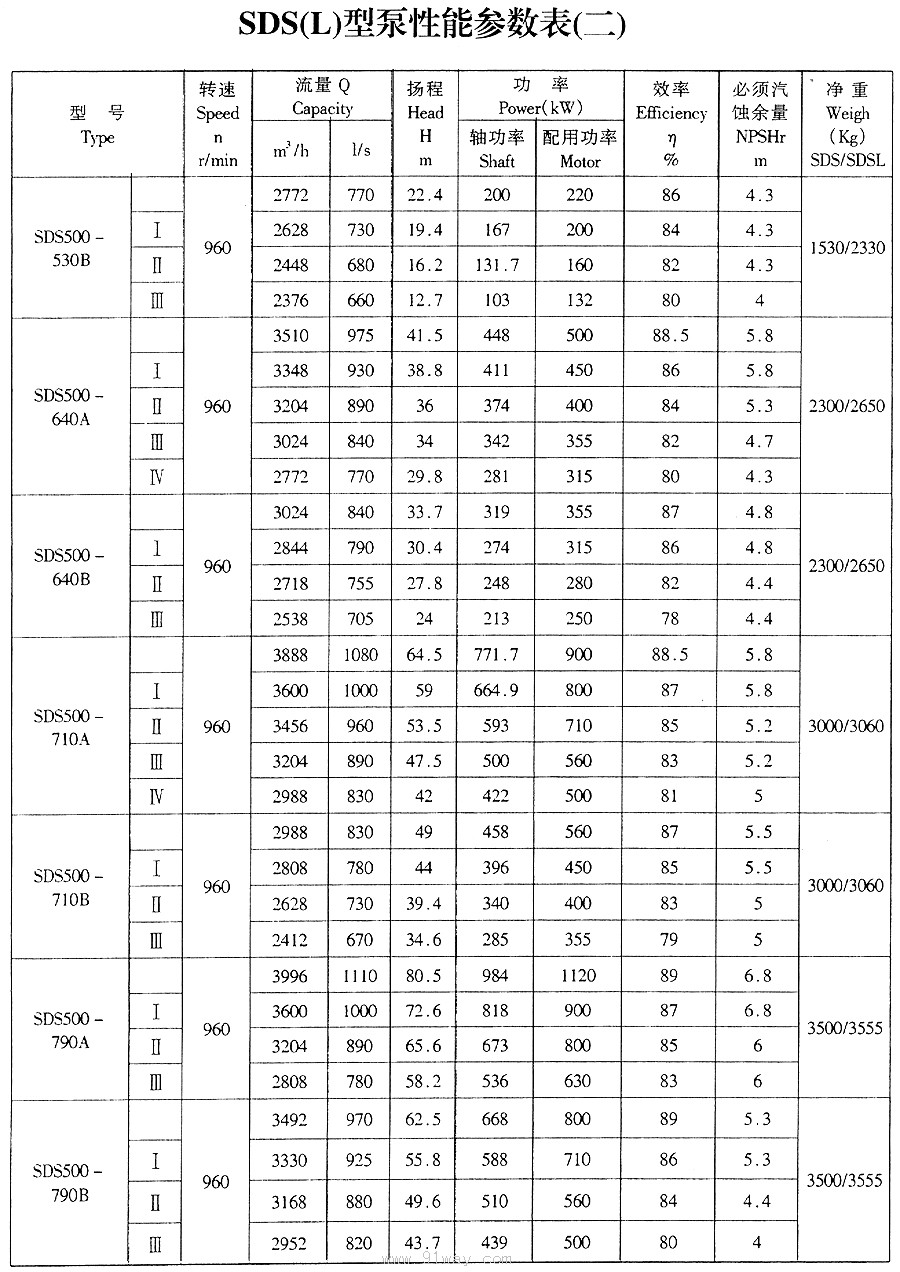

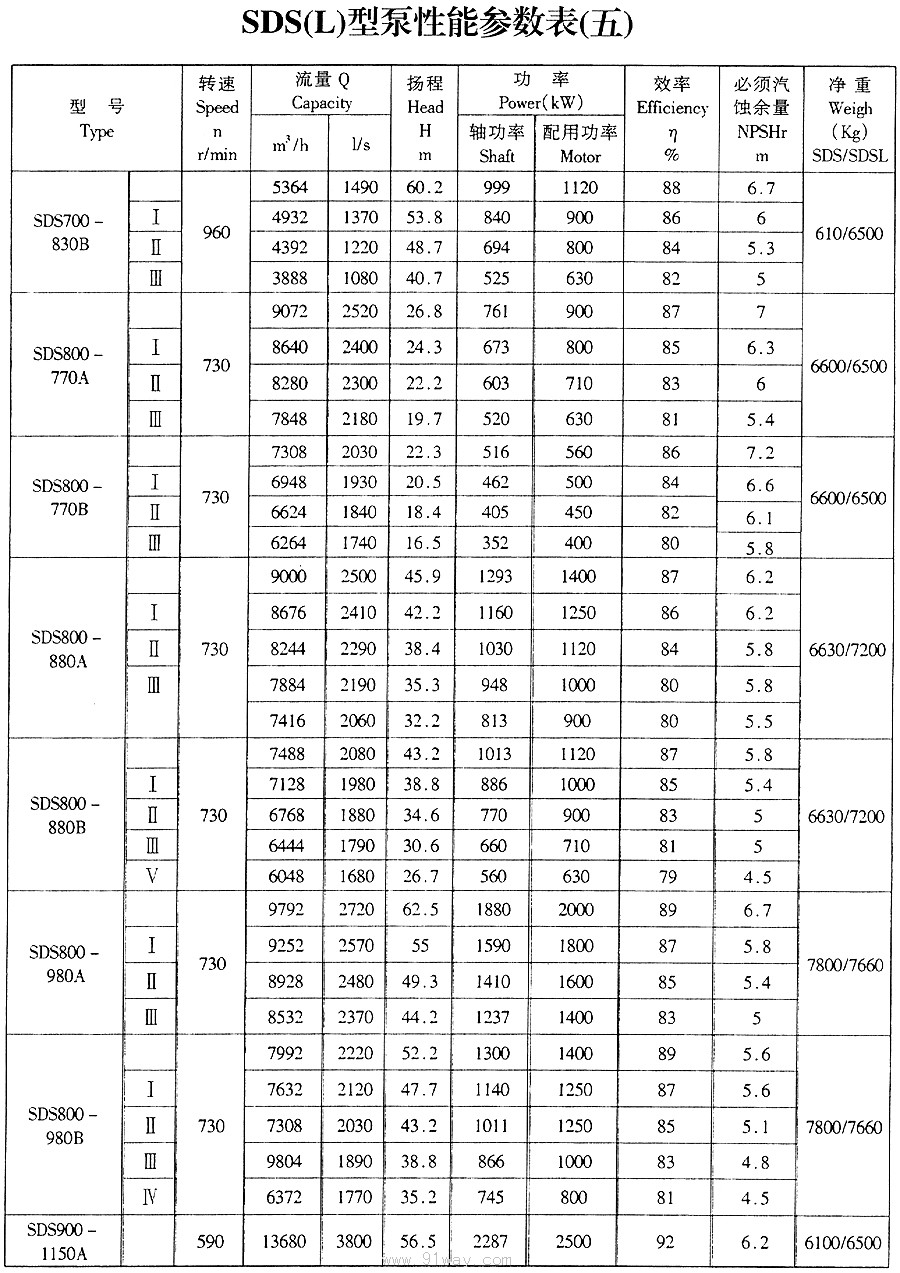

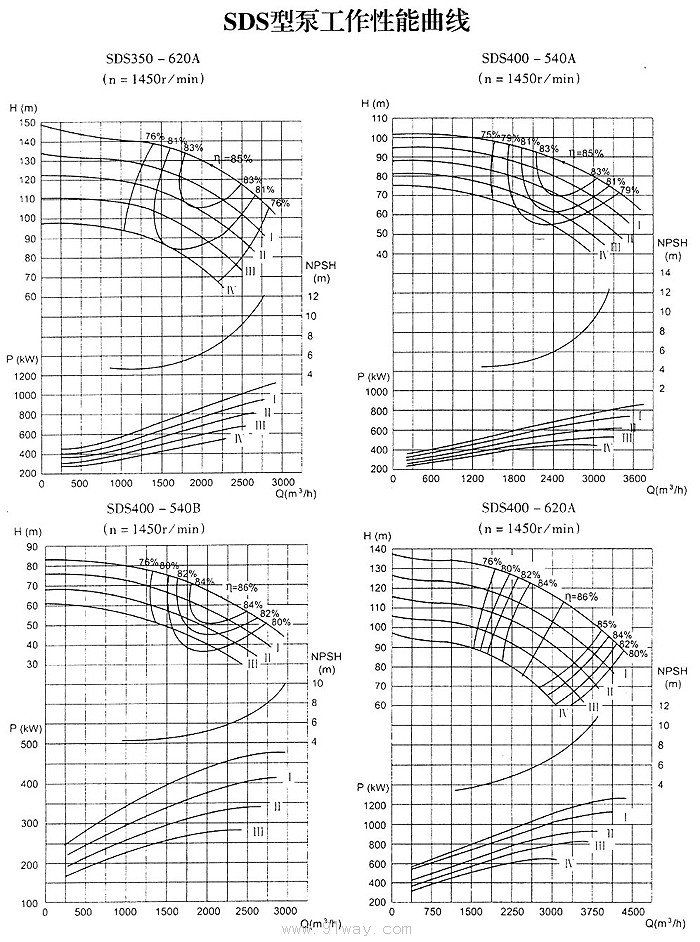

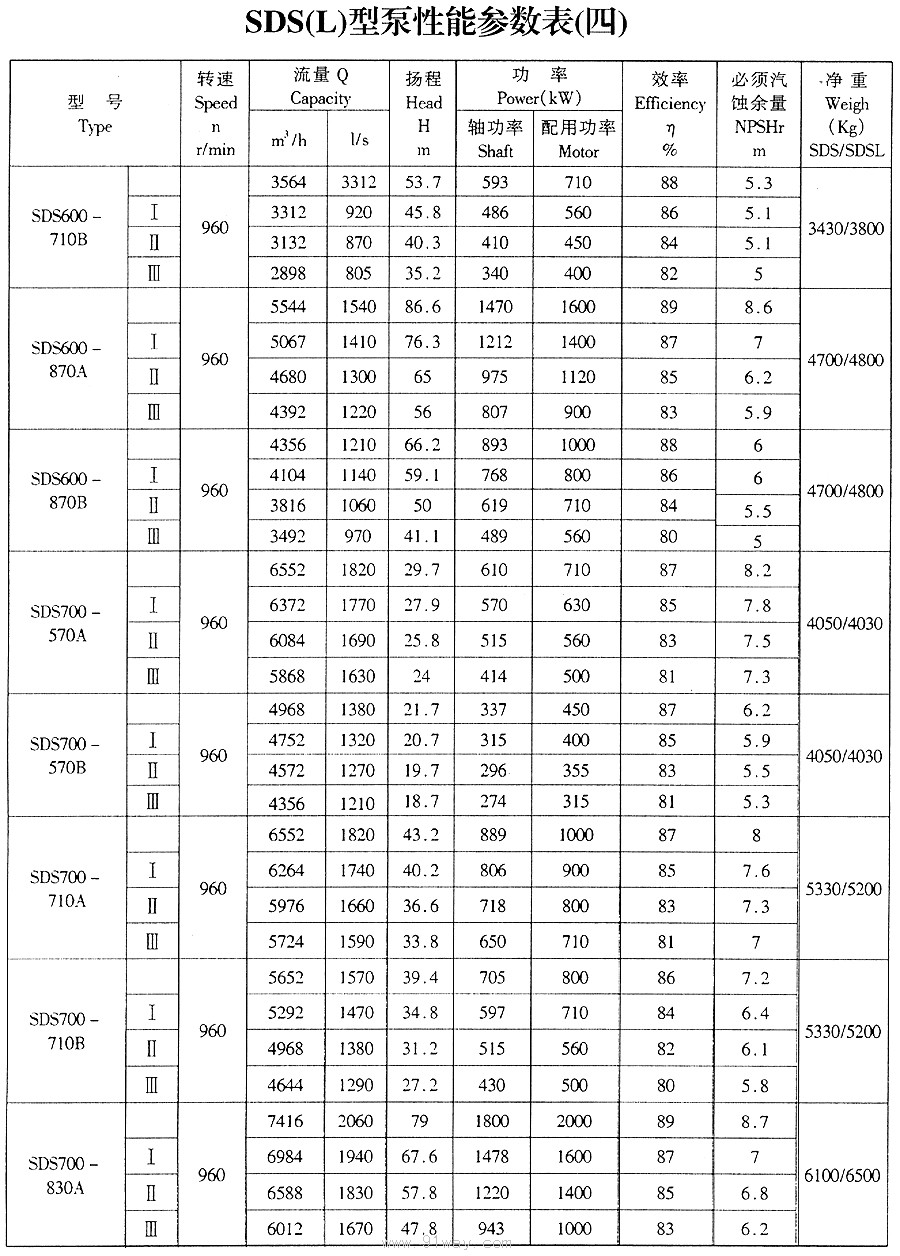

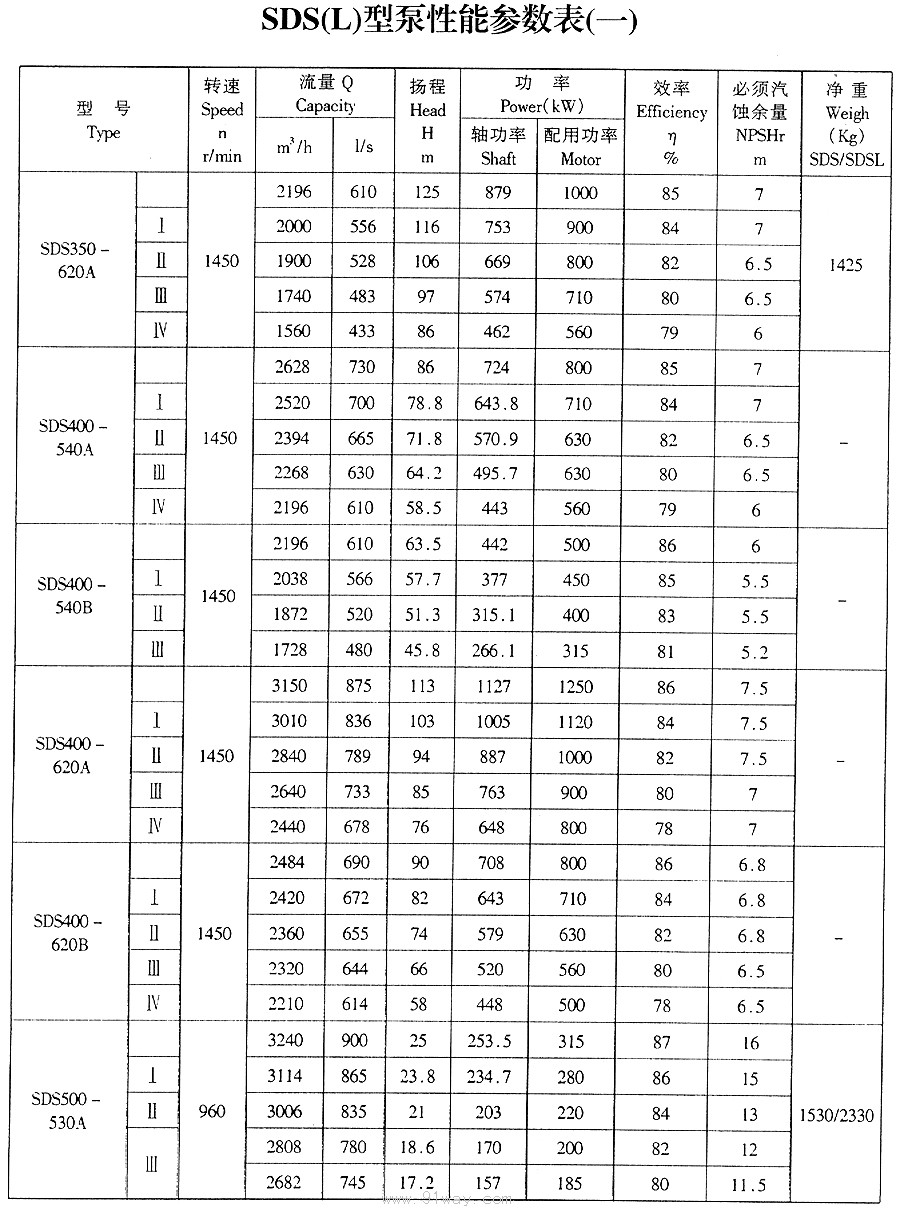

SDS型泵的流量為68～11000米3／時，揚程為7～200米，適用于自來水、灌溉、排水泵站、電站、工業供水系統、消防系統、船舶工業，亦適合煉油工業中一般用途。



結構說明：
SDS系列泵為單級雙吸軸向中開蝸殼式離心泵，可供臥式或立式安裝，臥式泵的驅動端可根據需要設置在泵的左側或右側，也就是同一轉子部件可用于順時針、逆時針兩個方向。

SDS型泵的主要零部件有：泵體、泵蓋、葉輪、軸、密封體、泵體密封環、軸套、軸承部件與聯軸器部件等。
泵殼制成水平中開，泵的吸入口與吐出121均鑄在下半部泵體上。泵殼下半部分的進出口法蘭在同一水平面上，即殼體采用直線型設計，兩端支承間距離短，法蘭之間連接用較長的螺栓，無泄漏。泵蓋能自動校正，便于安裝。
葉輪的葉型具有優異的水力性能，經過靜平衡校驗。葉輪設計成對稱，液體從兩側進入葉輪，可以使軸向力減少到最低限度。葉輪進口面積大，進口無渦流，運行平穩，噪音小。如果需要，葉輪也可以帶有密封環。

對于臥式泵：泵軸的兩側由軸承支承，軸承采用封閉式滾動軸承，可用油脂潤滑，運行時間長；也可配置恒定油位的油杯，用稀油潤滑。自由端軸承裝有軸承，這樣可以在不拆除轉子或泵殼的情況下迅速更換軸承。
立式泵：上端軸承為油脂潤滑軸承，底部采用介質潤滑的碳化硅耐磨滑動軸承、陶瓷軸承或聚胺脂橡膠軸承。
泵軸完全密封，不接觸介質，無腐蝕；泵軸短，剛性好、無振動，軸上帶有可隨時更換的軸套，軸承伸入密封區；螺紋與介質不直接接觸，耐腐蝕，運行壽命長；裝配時無須調整，采用彈性預應力裝配，轉子部件裝拆簡便迅速。

泵體密封環，以其與葉輪的間隙，來減少壓水室內的液體漏回吸水室。密封環保護泵殼免于磨損，本身為易損零件，磨損后可以備件更換。
軸封有軟填料密封和機械密封兩種型式。填料壓緊程度必須適當。填料壓蓋為開式，可有足夠的空間用于維修、保養。
泵以彈性聯軸器與電動機直接聯接。
