PK60系列信號隔離器產品詳細說明：

PK60系列信號隔離器用于對現場儀表的各類信號調整、隔離并轉換成計算機、DCS、PLC等能接受的標準信號 或用戶指定的特殊信號。該隔離器一路信號輸入、一路或兩路隔離信號輸出,輸入,輸出,電源三方隔離，抗干擾能力強，精度高，導軌安裝。具有極高的性價比，工作十分可靠和穩定，可以與單元組合儀表及DCS， PLC等系統配套使用，在油田、石化、制造、電力 、冶金等行業的重大工程中有著 廣泛應用。

主要技術參數

1．系統傳輸準確度：±0.2%×F·S
2．溫度漂移：< 50ppm/℃
3．輸入阻抗：電流：110Ω；電壓：> 100KΩ
4．電流輸出允許外接的負載阻抗：電流輸出時<400Ω；電壓輸出允許外接負載>10K
5．絕緣電阻：電源、輸入、輸出之間大于等于100MΩ（500VDC）
6．輸入/輸出/電源隔離電壓：≥1500V.ac/min
7．供電電源：DC24V（反接保護）
8．工作溫度：工業級標準 -20～+70℃，相對濕度：10-90％RH（40℃時）
9．外形尺寸：長 x 寬 x 高 ：23mm x 75mm x 105mm
10. 安 裝：35mm標準導軌卡裝

選型指南

產品設計號				說明
PK-60	X	X	X	一進二出信號隔離器
輸 入 信 號	1			1：0-75mV
	2			2：0-5V
	3			3：1-5V
	4			4：0-10V
	5			5：0-10mA
	6			6：0-20mA
	7			7：4-20mA
	8			8：其他
輸 出 信 號 (1)		1		1：0-1V
		2		2：0-5V
		3		3：1-5V
		4		4：0-10V
		5		5：0-10mA
		6		6：0-20mA
		7		7：4-20mA
		8		8：其他
輸 出 信 號 (2) 可 選			1	1：0-1V
			2	2：0-5V
			3	3：1-5V
			4	4：0-10V
			5	5：0-10mA
			6	6：0-20mA
			7	7：4-20mA
			8	8：其他

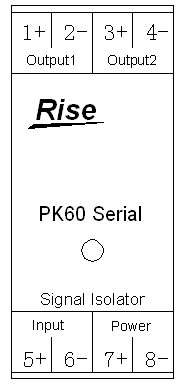

接線示意圖



1+,2-端子：信號輸出(1)

3+,4-端子：信號輸出(2)

5+,6-端子：信號輸入

7+,8-端子：電源輸入

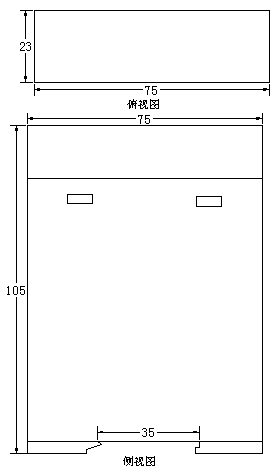

外形尺寸圖
