 產品名稱： P-14系列熱電阻信號隔離器
型號規格： P-14系列熱電阻信號隔離器
  放大圖片 放大圖片
產品類別： 常規產品 -- 儀器儀表 -- 信號隔離器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
P-14系列熱電阻信號隔離器產品詳細說明：
P-14系列熱電阻信號隔離器輸入、輸出范圍


代碼 輸入 代碼 輸出
1 CU50(-20℃-100℃) 1 -1-5V
2 CU100(0-100℃) 2 0-5V
3 PT100(0-150℃) 3 1-5V
4 PT100(0-200℃) 4 0-20mA
5 PT1000(0-400℃) 5 4-20mA
8 用戶特定參數

P-14系列熱電阻信號隔離器技術規格

熱電阻激勵電流 恒流800uA
輸出阻抗 電壓型≥10KΩ 電流型≤550Ω
精度 ±0.2%F.S
溫度系數 <50ppm/℃
環境溫度 －10℃-＋60℃
絕緣電阻 電源、輸入、輸出之間 ≥100MΩ(500VDC)
絕緣強度 電源、輸入、輸出之間≥1500VAC/分鐘
電源 24VDC±10%
消耗功率 ＜1W

訂貨注明
標明輸入、輸出信號的代碼 例：輸入PT100(0-200℃)輸出4-20mA 型號P-1445

產品特點
24V供電 35mmDIN導軌安裝 定端子，螺栓接線 輸入、輸出、電源，三端口全隔離

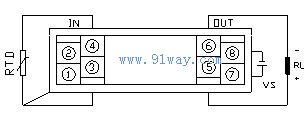

接線圖

P-14系列熱電阻信號隔離器接線圖

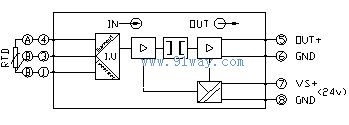

方框圖

P-14系列熱電阻信號隔離器原理圖
外形尺寸

P-14系列熱電阻信號隔離器外形尺寸
P-14系列熱電阻信號隔離器
