LW5-16系列萬能轉換開關產(chǎn)品詳細說明：

LW5-16系列萬能轉換開關適用于交流50Hz，電壓至500V或直流電壓至440V的電路中，作電氣控制線路轉換之用和電壓380V、5.5kW及以下的三相鼠籠異步電動機的直接控制之用。
用途
LW5系列萬能轉換開關適用于交流50Hz，額定工作電壓500V及以下，直流電壓至440V的電路中轉換電氣控制線路（電磁線圈、電氣測量儀表和伺服電動機等），也可直接控制5.5kW三相鼠籠型異步電動機的起動、可逆轉換、變速等。產(chǎn)品符合標準GB 14048.5.

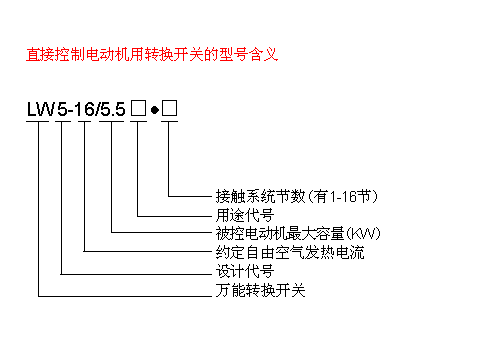

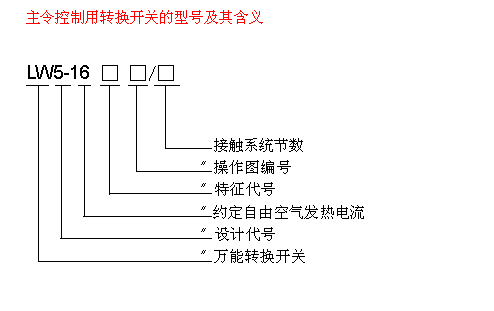

LW5-16系列萬能轉換開關型號及其含義
用途代號：
Q1、Q2-直接起動
N-可逆轉換
S-雙速電動機變速
SN-雙速電動機變速可逆
LW5系列萬能轉換開關

分類
一、按用途分
１、主換控制用轉換天關、 ２、直接控制5.5KW電動機用轉換開關
二、按操作方式分
１、定位型 ２、自復型
三、按操動器外形分
１、旋鈕式 ２、球形捏手式
四、按操作方式與操動器位置組合如表所示

操作方式

特征代號

操動器位置

自復型

A

0°

45°

B

45°

0°

45°

定位型

C

0°

45°

D

45°

0°

45°

E

45°

0°

45°

90°

F

90°

45°

0°

45°

90°

G

90°

45°

0°

45°

90°

135°

H

135°

90°

45°

0°

45°

90°

135°

I

135°

90°

45°

0°

45°

90°

135°

180°

J

120°

90°

60°

30°

0°

30°

60°

90°

120°

K

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

L

150°

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

M

150°

120°

90°

60°

30°

0°

30°

60°

90°

120°

150°

180°

N

45°

45°

P

90°

0°

90°

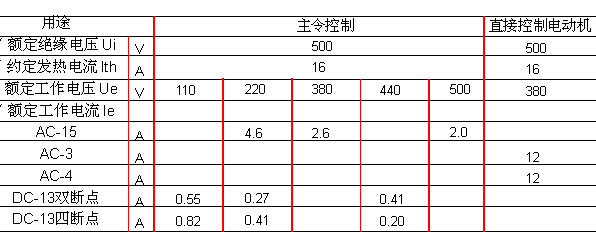

LW5-16系列萬能轉換開關主要技術參數(shù)
機械壽命和電壽命
機械壽命：100×10 次，操作頻率為300次/小時，AC-4時操作頻率為120次/小時。
電壽命：
AC-15、DC-13時為20×10 ，操作頻率為300次/小時。
AC-3時為19.5×10 次，操作頻率為300次/小時。
AC-4時為0.5×10 次，操作頻率為120次/小時。

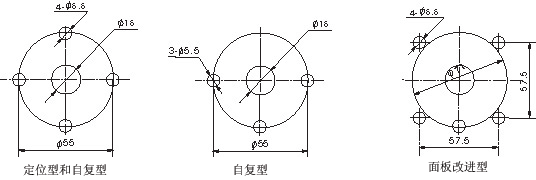

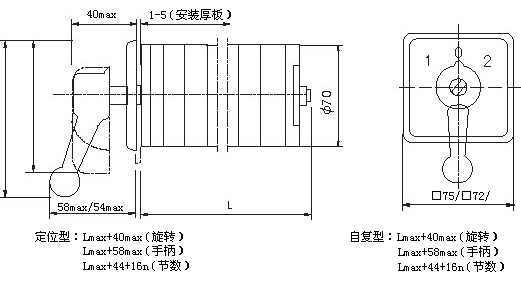

外形尺寸和安裝尺寸
外形尺寸
