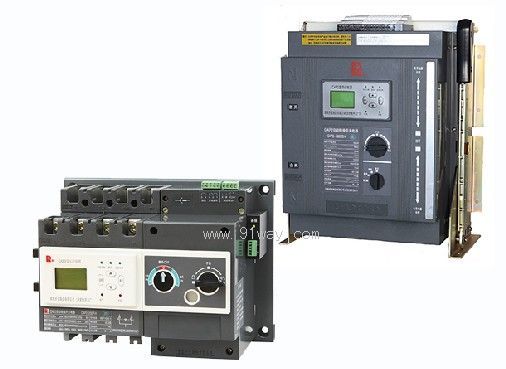

CAP2系列自動轉換開關電器產品詳細說明：

CAP2系列自動轉換開關電器（以下簡稱為裝置）為PC級三段式自動轉換開關電器，主要用于交流50Hz，額定電壓400V及以下，額定工作電流至1600A的兩路中性點接地電源系統（常用電源和備用電源或常用電源和發電電源）中，因一路電源發生異常而進行電源之間的切換，保證其供電的可靠性和安全性。
裝置具有“常用電源”、“斷開位置”和“備用電源”三個工作位置，具備較高的接通分斷能力，既可滿足帶常規負載的轉換，也可以滿足帶高感抗或大電機負載轉換，同時由于具有較高的短時耐受電流能力，無需特定的SCPD，不影響電路內的選擇性，同時也能滿足在大容量電源側的應用。

符合標準GB/T14048.11。

殼架代號		125							250					630					1600
型號		CAP2 -32	CAP2 -40	CAP2 -50	CAP2 -63	CAP2 -80	CAP2 -100	CAP2 -125	CAP2 -140	CAP2 -160	CAP2 -200	CAP2 -225	CAP2 -250	CAP2 -315	CAP2 -350	CAP2 -400	CAP2 -500	CAP2 -630	CAP2-400b	CAP2-630b	CAP2 -800	CAP2-1000	CAP2-1250	CAP2-1600
額定工作電流Ie（A）		32	40	50	63	80	100	125	140	160	200	225	250	315	350	400	500	630	400	630	800	1000	1250	1600
額定工作電壓Ue（V）		400/50Hz
額定絕緣電壓Ui（V）		800																	1000
額定沖擊耐受電壓Uimp（kV）		8																	12
極數		3、4
使用類別		AC-33B（10Ie接通/10Ie分斷）
額定短時耐受電流Icw（kA/s）		10/0.2							10/0.5					25/0.5					42/0.5
		8/0.5							8.5/1					20/1
		5.5/1							4.9/3					11.5/3
		3.175/3							2.2/20					4.9/20
額定短路接通能力Icm（kA）		20							30					50					75
轉換動作時間		1.5							2					3					1.5
額定控制電源電壓Us（V）		230/50Hz
操作循環次數（次）	不通電流	8500							7000					3000					4000
	通電流	1500							1000					1000					1000
	總計	10000							8000					4000					5000
外形尺寸寬×高×深		238×165×179							311×236×202					408×310×224					340×416×310
