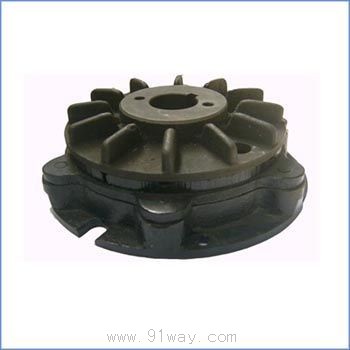

 產品名稱： NAB型空壓通軸式制動器
型號規格： NAB型空壓通軸式制動器
  放大圖片 放大圖片
產品類別： 常規產品 -- 機械傳動 -- 氣動制動器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
NAB型空壓通軸式制動器產品詳細說明：

NAB 空壓通軸式制動器

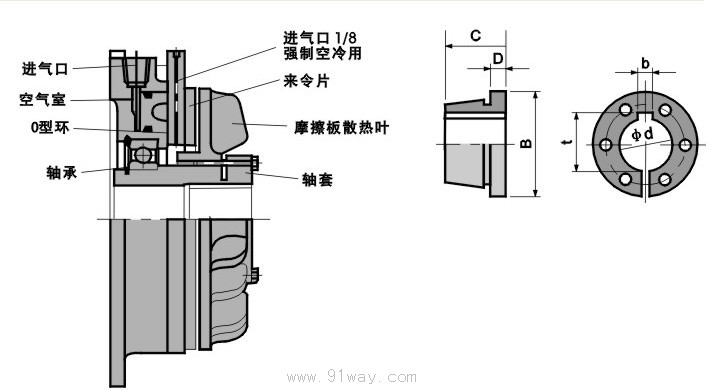

NAB型空壓通軸式制動器結構圖

氣壓與扭矩關系圖

NAB型空壓通軸式制動器技術參數

NAB 空壓通軸式制動器

MODEL
NAB5S
NAB20S
NAB10S
靜摩擦扭力（6Kgf/c）Kgfm
5
20
10
軸孔          Φd
25
50
35
鍵槽         mm
6×6
12×8
10×8
重量（約）       Kg
4
74
6
產品編號（ProductNo）
120505025
120520050
120510035


注：若于定張力控制連續使用場合時，1/8進氣口必須接上空壓，強制空冷增加滑動功率，延長壽命

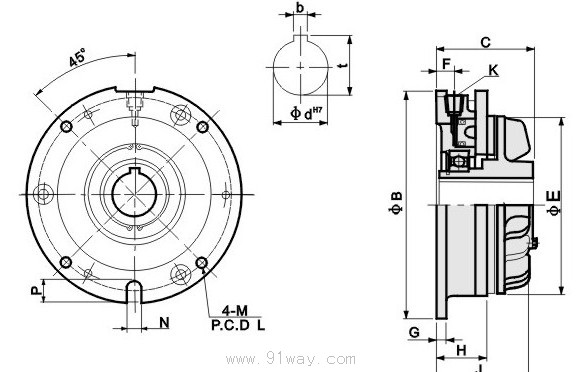

尺寸圖：
NAB型空壓通軸式制動器安裝尺寸

單位：mm

SIZE
NAB5S
NAB10S
NAB20S
B
150
182
228
E
117
155
204
K
PT1/4
PT1/4
PT1/4
L
135
165
210
M
7
9
9
B
6
10
12
T
27.5
38
53

SIZE
NAB5S
NAB10S
NAB20S
C
68
80
96
F
12
12
11
G
7
10
10
H
34.5
44
47
J
64
77
87
N
10
16
20
P
16.5
17
20

NAB型空壓通軸式制動器
