UQK-71系列干簧式液位控制器產品詳細說明：

適用范圍

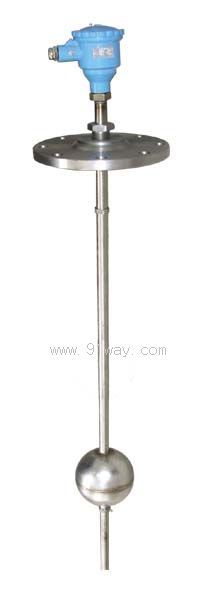

UQK-71系列干簧式液位自動控制器，由顯示儀表與干簧管組成的液位傳感器組成。適用于各種導電，非導電液體液位的測量和遠程指示，對各類開口，密閉容器和地下水池槽的液位能在儀表控制室外內進行顯示，報警和控制。廣泛用于電站、石油、化工、輕工、紡織、鋼鐵、冶金、建筑、機電和礦山等行業。

主要技術數據
液位傳感器 顯示儀表：
測量范圍：不超過550mm
測量盲區：130mm
非測量區：200mm
測量點數：2點、4點、10點、50點
工作壓力：G型 0.588Mpa
　　　　　F型 0.245Mpa
安裝法蘭：GB2551-81
　　　　　DN125；PN6 顯示點數：2點、4點、10點、50點
輸出接點容量：220V 0.5A交流無感負載
工作環境：溫度為0-45℃，相對濕度不超過85%的無震動，無腐蝕性氣體的場合。
電源：220V 50Hz的交流電源。
消耗功率：≤15VA
重量： ≤4kg

UQK-71系列干簧式液位控制器型號說明：

結構形式(型號)	結果	功能
a	一只常開干簧(上位) 一只常閉干簧(下位)	高水位開泵 低水位停泵與DK-10可配套
b	一只常閉干簧(上位) 一只常開干簧(下位)	高水位停泵 低水位開泵與DK-10可配套
c	一只常開干簧管(上位) 一只常開干簧管(下位)	與DK-10電機控制箱配套實現自動控制
d	三只常開干簧管 一只常閉干簧管	用于上、下位液位控制和高低極限液位報警與DK-10可配套
e	一只常閉干簧管 三只常開干簧管	用于上、下位液位控制和高低極限液位報警與DK-10可配套
f	四只常開干簧管	與DK-10電機控制箱配套實現自動控制

注： 需控制4點以上的控制器可協商解決

工作原理
在控制器中裝若干只GAG-5型大功率干簧管，當裝有磁鋼的浮球隨液位上、下時干簧管的觸點隨著發生動作，從而達到控制液位的目的。
