DF-96B水泵全自動液位控制器安裝

（一）單控上水池控頭安裝說明安裝圖如圖一所示：
A（經線）—為上水池（水塔）上限液位控制點，水位上升達到A點水位，水與探頭接觸，水們控制器自動關泵；
B（藍線）—為上水池（水塔）下限液位控制點，水位下降到B點水位以下，水與探頭脫離接觸，水位控制器自動開泵，水池充水；
C（黑線）—為水池（水塔）地線，放在水池的最低點與水池底部接觸；
D（綠線）、E（黃線）點并接到C。
（二）單控下水池（即排水池）探頭安裝說明安裝圖如圖二所示：
E—為下水池上限液位控制點，水們上升達到E點水位，水與探頭接觸，水位控制器自動開泵，水池排水；若不排水，則E點不接；
D—為下水池下限液位控制點，水位下降到D點水位，水與控頭脫離接觸，水位控制器自動關泵，水池停止排水；
C—為水池地線，放地水池的最低點與水底部接觸；
A、B點不接。
（三）缺水保護探頭安裝說明安裝圖如圖三所示：
C、D點為水池下限水位控制點，水位下降到下限水位，C、D探頭之一與水面脫離接觸，水位控制器繼電器立即動作，切斷輸出，水泵停止工作；
E點與C點短接；
A、B點不接。

點擊數： 3482 上傳時間： 2007-8-23
（四）上下水池聯合控制探頭安裝說明安裝圖如圖三所示：
A—為上水池（水塔）上限液位控制點，水位上升達到A點水位，水與控頭接觸，水們控制器自動關泵；
B—為上水池（水塔）下限液們控制點，水位下降到B點水位以下，水與探頭脫離接觸，水位控制自動開泵，水池充水；
C—為上、下不池（水塔）公用在線，放在上、下水池的最低點與水池底部接觸；
D—為下水池下限液位控制點，水位下降到D點水位，水與探頭脫離接觸，水位控制器自動關泵，水池停止排水；
E—為下水池上限液位控制點，水位上升到E點水位，水與探頭接觸，水位控制器自動開泵，水池排頭；若不排水，則E點不接。

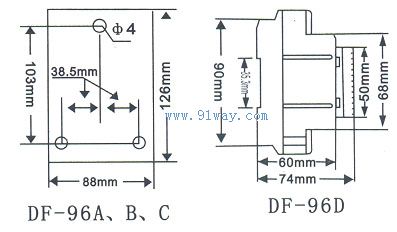

安裝尺寸

DF-96B水泵全自動液位控制器
