JCZ5-7.2KV系列真空接觸器產品詳細說明：

JCZ5-7.2KV系列真空接觸器特點

• 主回路
• 真空開關管采用國內知名廠家的產品。技術成熟，質量可靠，市場信譽好。
• 630A采用端面和導電夾雙重動端聯接，電阻小、更可靠、溫升低。
• 導電排美觀耐用，上端有平聯接或豎聯接二種方式供選擇，方便用戶使用。
• 電磁系統
• 同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全。
• 優化動作結構，降低線圈啟動功率和保持功率，因而溫升低，壽命長，更可靠。
• 使用動銜鐵限位緩沖和輔助開關打頭緩沖，降低動作沖擊力，提高動作可靠性。
3. 動作結構
• 轉軸支承靈活，受力無卡滯，軸向串動小，提高了動作性能和一致性。
• 合理的動作機構，確保真空管動導電桿軸向運動同軸度。提高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。
• 增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。
• 機械保持裝置自成一體，結構合理，使用更可靠。
4. 方便使用和維護
• 控制回路接線端子有功能標志，防止接線錯誤�？梢愿鶕�(jù)用戶需要，將接線端子裝于機器的二側或前面，方便接線。輔助觸點數量可根據使用要求組合。

JCZ5-7.2KV系列真空接觸器主要性能參數 JCZ5-7.2KV 系列

性能參數 型號 參數名稱	160A	250A	400A	630A
額定工作電壓 (KV)	7.2	7.2	7.2	7.2
額定工作電流 (A)	160	250	400	630
額定接通能力 (A/100 次 )	1600	2500	4000	6300
額定分斷能力 (A/25 次 )	1280	2000	3200	5000
極限分斷能力 (A/3 次 )	4000	4000	5000	6300
斷口工頻耐壓 (KV)	32	32	32	32
相間、相地工頻耐壓 (KV)	32	32	32	32
雷電沖擊耐壓 (KV)	60	60	60	60
主回路接觸電阻 （μΩ）	≤ 200	≤ 200	≤ 200	≤ 200
額定操作頻率 （次 /h ）	600	600	600	600
機械鎖扣操作頻率 （次 /h ）	60	60	60	60
機械壽命 ( 萬次 )	100	100	100	100
機械鎖扣壽命 ( 萬次 )	30	30	30	30
觸頭終端壓力 （ N ）	>100	>100	>150	>150
觸頭開距 （ mm ）	5±0.5	5±0.5	5±0.5	5±0.5
超程 （ mm ）	1.5 ＋ 0.5	1.5 ＋ 0.5	1.5 ＋ 0.5	1.5 ＋ 0.5
重量 （ Kg ）	25	25	25	25

2.控制回路
2.1.控制電壓Ua：AC或DC 110V、220V、380V、或根據用戶要求定制。
2.2.控制功率：啟動＜900W保持＜30W 機保方式：合閘＜800W、分閘＜700W。
2.3.工頻耐壓: 2KV。

3.輔助回路
3.1. 輔助觸點：提供用戶使用的輔助觸點常規產品為二常開二常閉；最多為四常開五常閉。機械保持為二常開三常閉；更多觸點可定制。
3.2.觸點容量 : AC380V 6A ; AC220V 10A 。
3.3. 回路接觸電阻≤0.1Ω
3.4.工頻耐壓：2KV

4.動作特性
4.1.分、合閘時間≤120ms。
4.2.三相同步時間≤2ms。
4.3.合閘彈跳時間≤5ms。
4.4.最低吸合電壓≤85％Ua。10％Ua≤最高釋放電壓≤75％Ua。

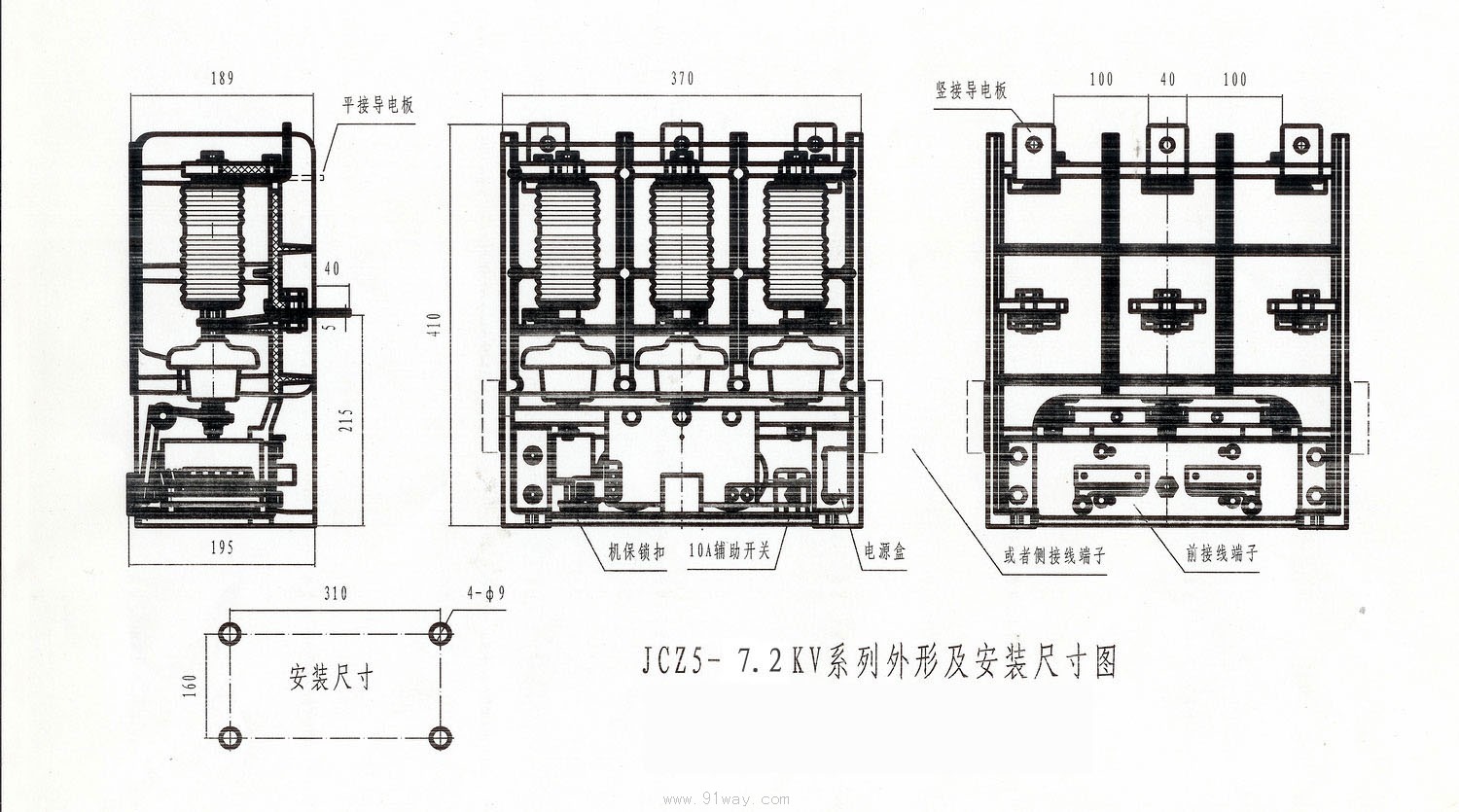

JCZ5-7.2KV系列真空接觸器
