適用范圍

HD17系列刀形隔離器（以下簡稱隔離器）適用于交流50Hz、額定工作電壓至交流380V、直流至220V,約定發熱電流至1600A的工業企業的配電設備中作為電源隔離之用。帶滅弧室的產品在規定的條件下可用來接通或分?jǐn)嘟涣麟娐贰?
符合標準:GB14048.3-1993、JB8977-1999
注：帶有滅弧室的產品在規定的條件下，如用來接通和分?jǐn)嘀绷麟娐罚�用戶�?yīng)與制造廠協商。

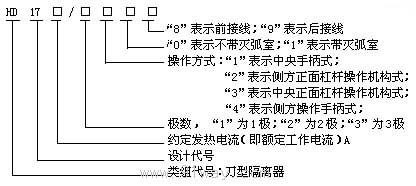

型號及其含義

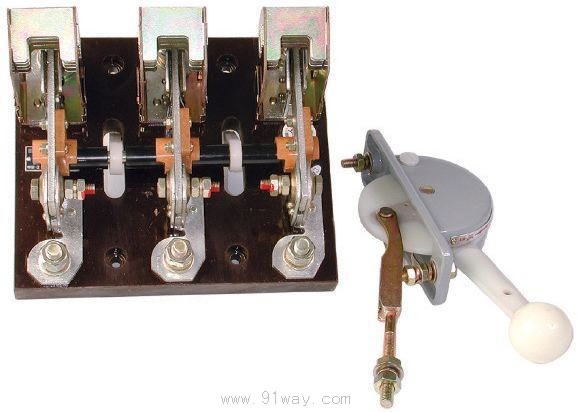

HD17系列刀開關結構特征

各種操作方式的隔離器中200～400A采用單刀片，630～1600A采用雙刀片，觸頭壓力均由二側加裝片狀彈簧來取得，刀片與外部導線聯接的觸頭皆鍍錫，加強表面保護和改善與導線連接的接觸電阻。
杠桿傳動機構式的隔離器，供切斷額定工作電流者，皆采用滅弧室，以保證分?jǐn)嚯娐窌r安全可靠。滅弧室系絕緣紙板和鋼板柵片拼鉚而成，滅弧室用扣住在彈簧卡子的支架上的方式安裝，安裝和拆卸均極為方便。不同規格的隔離器均采用同一型式的傳動機構，傳動機構具有清晰的斷開與閉合指示標志和可靠的定位裝置，隔離器的各個線端具有清晰的標志以便識別。

主要供開關板上安裝使用的中央正面杠桿傳動式的隔離器，為了便于開關板的設計和安裝，200～1600A的縱向安裝尺寸皆相同。
隔離器的安裝板采用酚醛玻璃纖維壓塑料模壓成形，絕緣耐壓和機械強度均優良。

主要技術參數

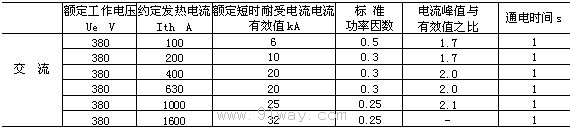

1.隔離器的額定短時耐受電流見表

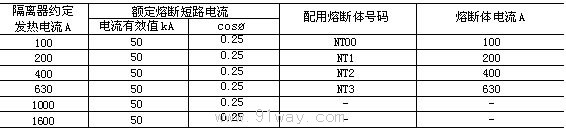

2.隔離器的額定熔斷短路電流及配合使用的NT型低壓高分?jǐn)嗳蹟嗥饕?guī)格見表

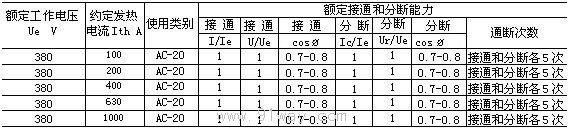

3.帶有滅弧室的隔離器，其接通與分?jǐn)嗄芰σ姳?



4.隔離器的機械操作性能分別為1000次（100A、200A、400A)和500次（630A、1000A、1600A)
　外形及安裝尺寸

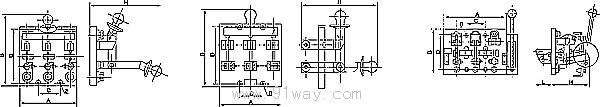

圖1中央手柄式板前接線圖2中央手柄式板后接線圖3側方正面桿操作機構式

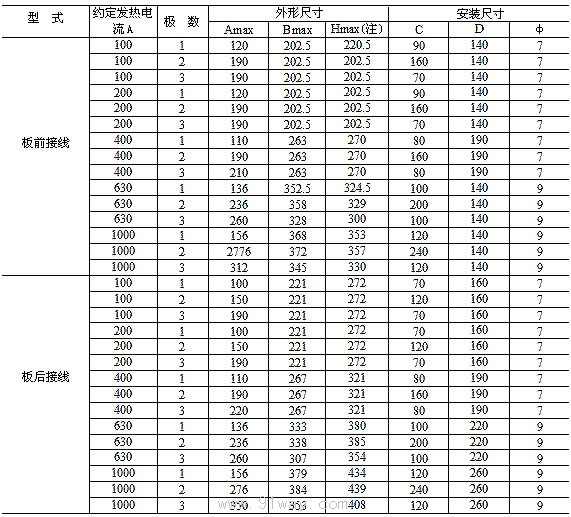

(mm)表1


注：H是刀片打開90。時的尺寸。

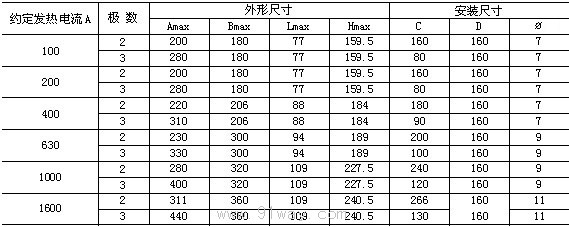

　　　　(mm)表2
