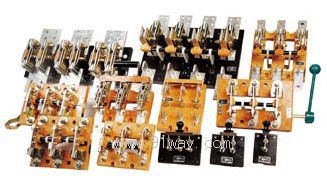

HD14系列刀開關產品詳細說明：

HD14、HS14系列側面操作手柄式刀開關，主要用于動力箱中。裝有滅弧室的刀開關可以切斷電流負荷，其它系列刀開關只作電氣隔離之用。

本產品符合GB14048.3/IEC947-3標準。

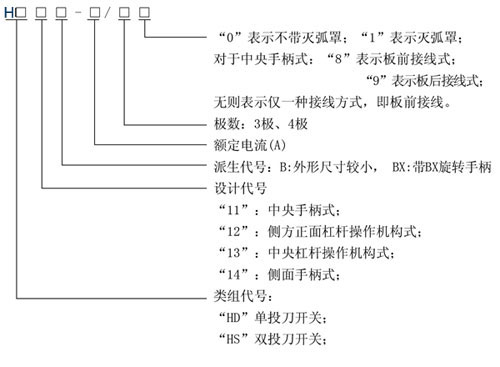

型號含義

額定電流(A)		100	200	400	600	1000	1500
通斷能力A (5個操作循環)	AC380V、 COSφ =0.72-0.8	100	200	400	600	1000	1500
	DC T=0.01-0.011S 220V	100	200	400	600	1000	1500
機構壽命(次)		10000	10000	10000	5000	5000	5000
電壽命(次)		1000	1000	1000	500	500	500
Is短時耐受電流(kA)		6	10	20	25	30	40
動穩定電 流峰值(kA)	杠桿操作式	20	30	40	50	60	80
	手柄式	15	20	30	40	50	-
操作力(N)		≤300	≤300	≤300	≤300	≤400	≤400

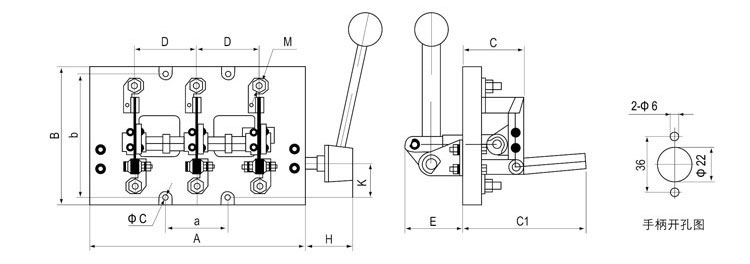

型號規格		外形尺寸						安裝尺寸
		A	B	C	C1	D	E	a	b	Φc	H	K	M
HD14-100	3極	280	190	80	160	80	78	80	160	Φ7	90	45	M8
	4極	360	190	80	160	80	78	160	160	Φ7	90	45	M8
HD14-200	3極	280	190	80	160	80	78	80	160	Φ7	90	45	M8
	4極	360	190	80	160	80	78	160	160	Φ7	90	45	M8
HD14-400	3極	310	205	92	180	90	88	90	160	Φ7	88	50	M12
	4極	400	205	92	180	90	88	180	160	Φ7	88	50	M12
HD14-600	3極	330	300	100	188	100	94	100	160	Φ9	88	45	M16
	4極	430	300	100	188	100	94	200	160	Φ9	88	45	M16
HD14-1000	3極	400	315	116	226	120	105	120	160	Φ9	85	42	2-M12
	4極	520	315	116	226	120	105	240	160	Φ9	85	42	2-M12
HD14-1500	3極	440	355	125	238	130	114	130	160	Φ11	85	42	4-M12
	4極	570	355	125	238	130	114	260	160	Φ11	85	42	4-M12
HD14-2000 (單刀片)	3極	440	355	125	238	130	114	130	160	Φ11	85	42	4-M12
	4極	570	355	125	238	130	114	260	160	Φ11	85	42	4-M12

HD14系列刀開關
