DRO-160型熔斷器式隔離開關產品詳細說明：

DRO-160型熔斷器式隔離開關用途及特征：

DRO-160熔斷器式隔離開關（以下簡稱開關）額定絕緣電壓交流50Hz、690V，額定工作電壓至660V、額定電流至160A，主要用于有高短路電流的電路和電動機電路中用作電源開關、隔離開關和應急開關。
開關額定限制預期短路電流（有效值）380V~500V/100KA、660V/50KA。
開關符合國家標準GB/T14048.1、GB14048.3和國際電工委標準IEC947、IEC947-3。

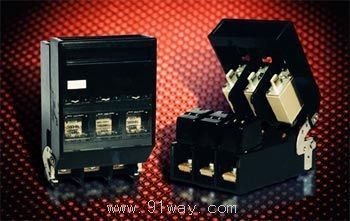

開關由底座和罩蓋（載熔裝置）兩部分組成，呈三相半封閉式結構，正面操作，通過罩蓋上的透明板，可以直接觀察配裝的熔斷體額定數據及指示件動作狀態，開關可以配裝NH000或NH00兩種熔斷體。開關具有體積小巧、使用安全可靠、熔斷體裝卸方便、手感操作力小等優點。

DRO-160型熔斷器式隔離開關技術參數

序號	額定工作電壓（V）	額定工作電流/使用類別		配裝熔斷體尺碼及額定電流		熔斷體額定分?jǐn)嗄芰?KA)	重量
				NH000	NH00
1501	380	160A/AC-22	160A/AC-23	100A	160A	120	1350
	500	160A/AC-22	80A/AC-23			120	1350
	660	160A/AC-21	36A/AC-23			50	1350

開關在不同工作電壓、不同使用類別下的工作電流

DRO-160型熔斷器式隔離開關開關額定接通和分?jǐn)嗄芰?nbsp;


額定電壓（V）	額定工作電流（A）	使用類別	額 定 接 通 和 分 斷 能 力
			接    通			分     斷
			I/Ie	U/Ue	COSΦ	Ic/Ie	Ur/Ue	COSΦ
380	160	AC-21	1.5	1.05	0.95	1.5	1.05	0.95
		AC-22	3		0.65	3		0.65
	100	AC-23	10		0.45	8		0.45
500	160	AC-21	1.5	1.05	0.95	1.5	1.05	0.95
	100	AC-22	3		0.65	3		0.65
	50	AC-23	8		0.45	6		0.45
660	100	AC-21	1.5	1.05	0.95	1.5	1.05	0.95
	80	AC-22	3		0.65	3		0.65
	36	AC-23	8		0.45	6		0.45

注：
I——接通電流  U——接通前電壓   Ie——額定工作電流
Ue——額定工作電壓      Ic——分?jǐn)嚯娏?nbsp;   Ur——恢復電壓
