首頁 您的位置：您的位置：首頁 → 電機產品 → 異步電機 → 交流制動電機 → YEJ2系列電磁制動電動機
分欄標簽

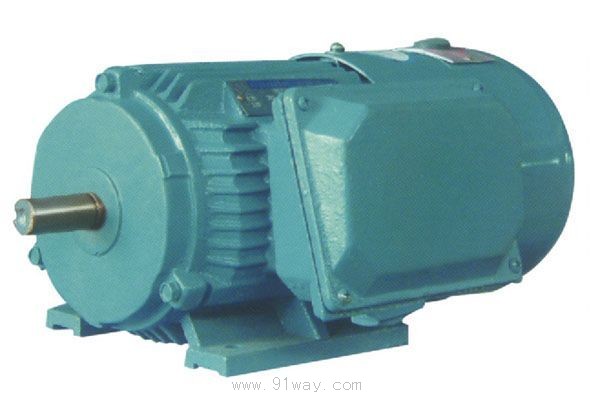

 產品名稱： YEJ2系列電磁制動電動機
型號規格： YEJ2系列電磁制動電動機
  放大圖片 放大圖片
產品類別： 常規產品 -- 電機產品 -- 交流制動電機
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13901609058
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
YEJ2系列電磁制動電動機產品詳細說明：
產品性能與特點:
YEJ2系列電磁制動電動機是根據YEJ系列電機的改進產品。它的電氣性能符合Y2系列電機要求。制動器的性能他做了改進。
YEJ2系列電磁制動電機，能夠?qū)崿F(xiàn)電機失電后快速制動�？熘苿�(dòng)時間YEJ2-63-90電機小于0.15秒，YEJ2-100-160電機小于0.20秒，該電機可根據用戶要求通過改變接線盒的接線實現慢制動。該
系列電機噪聲小，制動性能可靠。其工作原理是：當電機通電后，電磁制動器通過220V交流整流得到198V直流電，這時銜鐵被電磁吸合，使制動盤處于可旋轉狀態，并但電機自由旋轉。當電機失電時電磁鐵失電，銜鐵立即被彈簧頂住，使制動盤與電機后端蓋壓合在一起，停止轉動。

YEJ2系列電磁制動電動機廣泛用于金屬加工機床、包裝機械、木工機械、食品機械、化工機械、紡織機械、建筑機械以及齒輪減速機等。

使用條件：
本系列電動機在下列條件下可按額定功率連續運行：
①海拔：不超過1000米；
②環境空氣溫度隨季節而變化，但不超過＋40℃。

電壓·頻率及工作方式:
頻率：50赫茲，60赫茲
電壓：220/380V，380/660V
接法：功率在3千瓦及以下為Y接法，4千瓦及以上為△接法
工作方式：B級，F(xiàn)級
防護等級：IP44，IP54或IP55
注：根據要求可采用進口軸承，驅動器固定軸承

YEJ2系列技術數據：

型號
功率
(千瓦)
轉速
(轉/分)
電流
（安）
效率
(%)
功率因數
(COSø)
靜制動力矩
(Nm)
空載制動時間
(s)
勵磁功率
(w)
堵轉轉矩
額定轉矩
Ist/IN
堵轉轉矩
額定轉矩
Tst/TN
最大轉矩
額定轉矩
Tst/TN
重量
(千克)
同步轉速 3000轉/分（2極） 380V50Hz
YEJ2-631-2
0.18
2720
0.53
65
0.80
4
0.20
18
5.5
2.2
2.2
12
YEJ2-632-2
0.25
2720
0.69
68
0.81
4
0.20
18
5.5
2.2
2.2
13
YEJ2-711-2
0.37
2740
0.99
70
0.81
4
0.20
18
6.1
2.2
2.2
14
YEJ2-712-2
0.55
2740
1.40
73
0.82
4
0.20
18
6.1
2.2
2.3
15
YEJ2-801-2
0.75
2845
1.83
75
0.83
7.5
0.20
30
6.1
2.2
2.3
17
YEJ2-802-2
1.1
2840
2.58
77
0.84
7.5
0.20
30
7.0
2.2
2.3
18
YEJ2-90S-2
1.5
2840
3.43
79
0.84
15
0.20
50
7.0
2.2
2.3
23
YEJ2-90L-2
2.2
2840
4.85
81
0.85
15
0.20
50
7.0
2.2
2.3
26
YEJ2-100L-2
3.0
2860
6.31
83
0.87
30
0.20
65
7.5
2.2
2.3
37
YEJ2-112M-2
4.0
2880
8.10
85
0.88
40
0.25
90
7.5
2.2
2.3
45
YEJ2-132S1-2
5.5
2900
11.0
86
0.88
75
0.25
90
7.5
2.2
2.3
69
YEJ2-132S2-2
7.5
2900
14.9
87
0.88
75
0.25
90
7.5
2.2
2.3
72
YEJ2-160M1-2
11
2930
21.3
88
0.89
150
0.35
150
7.5
2.2
2.3
120
YEJ2-160M2-2
15
2930
28.8
89
0.89
150
0.35
150
7.5
2.2
2.3
130
YEJ2-160L-2
18.5
2930
34.7
90
0.90
150
0.35
150
7.5
2.2
2.3
149

型號
功率
(千瓦)
轉速
(轉/分)
電流
（安）
效率
(%)
功率因數
(COSø)
靜制動力矩
(Nm)
空載制動時間
(s)
勵磁功率
(w)
堵轉轉矩
額定轉矩
Ist/IN
堵轉轉矩
額定轉矩
Tst/TN
最大轉矩
額定轉矩
Tst/TN
重量
(千克)
同步轉速 1500轉/分（4極） 380V50Hz
YEJ2-631-4
0.12
1310
0.44
57
0.72
4
0.20
18
4.4
2.1
2.2
13
YEJ2-632-4
0.18
1310
0.62
60
0.73
4
0.20
18
4.4
2.1
2.2
14
YEJ2-711-4
0.25
1330
0.79
65
0.74
4
0.20
18
5.2
2.1
2.2
15
YEJ2-712-4
0.37
1330
1.12
67
0.75
4
0.20
18
5.2
2.1
2.2
16
YEJ2-801-4
0.55
1390
1.57
71
0.75
7.5
0.20
30
5.2
2.4
2.3
17
YEJ2-802-4
0.75
1380
2.03
73
0.76
7.5
0.20
30
6.0
2.3
2.3
18
YEJ2-90S-4
1.1
1390
2.89
75
0.77
15
0.20
50
6.0
2.3
2.3
22
YEJ2-90L-4
1.5
1390
3.70
78
0.79
15
0.20
50
6.0
2.3
2.3
27
YEJ2-100L1-4
2.2
1410
5.16
80
0.81
30
0.20
65
7.0
2.3
2.3
34
YEJ2-100L2-4
3.0
1410
6.78
82
0.82
30
0.20
65
7.0
2.3
2.3
38
YEJ2-112M-4
4.0
1435
8.80
84
0.82
40
0.25
90
7.0
2.3
2.3
48
YEJ2-132S-4
5.5
1440
11.7
85
0.83
75
0.25
90
7.0
2.3
2.3
71
YEJ2-132M-4
7.5
1440
15.6
87
0.84
75
0.25
90
7.0
2.3
2.3
83
YEJ2-160M-4
11
1460
22.3
88
0.84
150
0.35
150
7.0
2.2
2.3
128
YEJ2-160L-4
15
1460
30.1
89
0.85
150
0.35
150
7.5
2.2
2.3
142

型號
功率
(千瓦)
轉速
(轉/分)
電流
（安）
效率
(%)
功率因數
(COSø)
靜制動力矩
(Nm)
空載制動時間
(s)
勵磁功率
(w)
堵轉轉矩
額定轉矩
Ist/IN
堵轉轉矩
額定轉矩
Tst/TN
最大轉矩
額定轉矩
Tst/TN
重量
(千克)
同步轉速 1000轉/分（6極） 380V50Hz
YEJ2-711-6
0.18
850
0.74
56
0.66
4
0.20
18
4.0
1.9
2.0
9.5
YEJ2-712-6
0.25
850
0.95
59
0.68
4
0.20
18
4.0
1.9
2.0
11
YEJ2-801-6
0.37
885
1.30
62
0.70
7.5
0.20
30
4.7
1.9
2.0
17
YEJ2-802-6
0.55
885
1.79
65
0.72
7.5
0.20
30
4.7
1.9
2.1
19
YEJ2-90S-6
0.75
910
2.29
69
0.72
15
0.20
50
5.5
2.0
2.1
22
YEJ2-90L-6
1.1
910
3.18
72
0.73
15
0.20
50
5.5
2.0
2.1
28
YEJ2-100L-6
1.5
920
3.94
76
0.75
30
0.20
65
5.5
2.0
2.1
34
YEJ2-112M-6
2.2
935
5.60
79
0.76
40
0.25
90
6.5
2.0
2.1
42
YEJ2-132S-6
3.0
960
7.40
81
0.76
75
0.25
90
6.5
2.1
2.1
68
YEJ2-132M1-6
4.0
960
9.80
82
0.76
75
0.25
90
6.5
2.1
2.1
79
YEJ2-132M2-6
5.5
960
12.9
84
0.77
75
0.25
90
6.5
2.1
2.1
87
YEJ2-160M-6
7.5
970
17.0
86
0.77
150
0.35
150
6.5
2.0
2.1
122
YEJ2-160L-6
11
970
24.2
87.5
0.78
150
0.35
150
6.5
2.0
2.1
141

型號
功率
(千瓦)
轉速
(轉/分)
電流
（安）
效率
(%)
功率因數
(COSø)
靜制動力矩
(Nm)
空載制動時間
(s)
勵磁功率
(w)
堵轉轉矩
額定轉矩
Ist/IN
堵轉轉矩
額定轉矩
Tst/TN
最大轉矩
額定轉矩
Tst/TN
重量
(千克)
同步轉速 750轉/分（8極） 380V50Hz
YEJ2-801-8
0.18
645
0.88
51
0.61
7.5
0.20
30
3.3
1.8
1.9
17
YEJ2-802-8
0.25
645
1.15
54
0.61
7.5
0.20
30
3.3
1.8
1.9
19
YEJ2-90S-8
0.37
670
1.49
62
0.61
15
0.20
50
4.0
1.8
1.9
23
YEJ2-90L-8
0.55
670
2.18
63
0.61
15
0.20
50
4.0
1.8
2.0
25
YEJ2-100L1-8
0.75
680
2.17
71
0.67
30
0.20
65
4.0
1.8
2.0
33
YEJ2-100L2-8
1.1
680
2.39
73
0.69
30
0.20
65
5.0
1.8
2.0
38
YEJ2-112M-8
1.5
690
4.50
75
0.69
40
0.25
90
5.0
1.8
2.0
50
YEJ2-132S-8
2.2
705
6.00
78
0.71
75
0.25
90
6.0
1.8
2.0
63
YEJ2-132M-8
3.0
705
7.90
79
0.73
75
0.25
90
6.0
1.8
2.0
79
YEJ2-160M1-8
4.0
720
10.3
81
0.73
150
0.35
150
6.0
1.9
2.0
118
YEJ2-160M2-8
5.5
720
13.6
83
0.74
150
0.35
150
6.0
2.0
2.0
119
YEJ2-160L-8
7.5
720
17.8
85.5
0.75
150
0.35
150
6.0
2.0
2.0
145

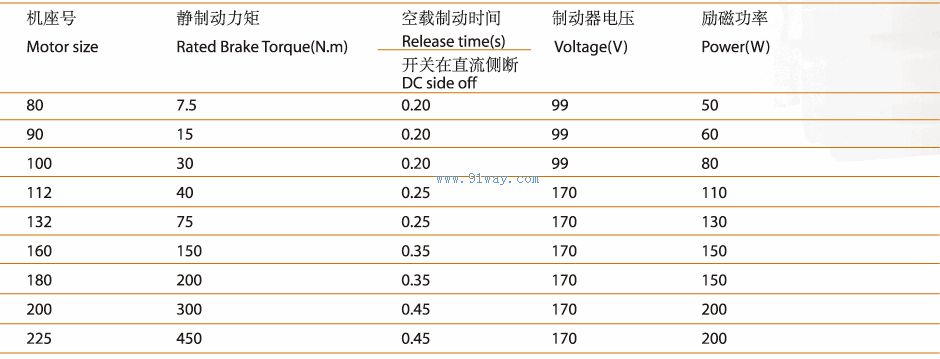

YEJ2系列電磁制動電動機制動器配用表

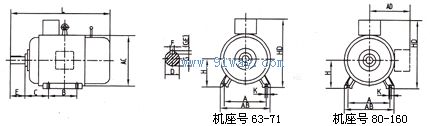

YEJ2系列電磁制動電動機安裝尺寸1

機座號
安裝尺寸
外形尺寸
A
B
C
D
E
F
G
H
K
AB
AC
AD
HD
L
63M
100
80
40
11
23
4
8.5
63
7
135
130
70
180
285
71M
112
90
45
14
30
5
11
71
150
145
80
195
314
80M
125
100
50
19
40
6
15.5
80
10
165
175
145
220
355
90S
140
100
56
24
50
8
20
90
180
195
155
250
381
90L
125
406
100L
160
140
63
28
60
24
100
12
205
215
180
270
439
112M
190
70
112
230
240
190
300
464
132S
216
89
38
80
10
33
132
270
275
210
345
542
132M
178
580
160M
254
210
108
42
110
12
37
160
15
320
330
255
420
720
160L
254
765
注：63--90機座無吊攀，HD尺寸是從機座底腳平面至機殼外圓頂部

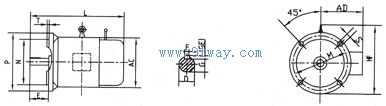

YEJ2系列電磁制動電動機安裝尺寸2

機座號
凸緣號
安裝尺寸
外形尺寸
D
E
F
G
M
N
P1)
R2)
S
T
凸緣孔數
AC
AD
HF
L
63M
FF115
11
23
4
8.5
115
95
140
0
10
3
4
130
70
130
285
71M
FF130
14
30
5
11
130
110
160
3.5
145
80
145
314
80M
FF165
19
40
6
15.5
165
130
200
12
175
145
185
355
90S
24
50
8
20
195
155
195
381
90L
406
100L
FF215
28
60
24
215
180
250
15
4
215
180
245
439
112M
240
190
265
464
132S
FF265
38
80
10
33
265
230
300
275
210
315
542
132M
580
160M
FF300
42
110
12
37
300
250
350
19
5
330
255
385
720
160L
765
1)P尺寸為最大極限值 　　2）R為凸緣配合面至軸伸肩的距離 　　3）63-90機座無吊攀。
