HR5系列熔斷器式隔離開關產品詳細說明：

適用范圍
HR5系列熔斷器式隔離開關（以下簡稱開關）。主要用于額定電壓交流600V（45－62Hz），約定發熱電熱至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作為電路保護用，但一般不作為直接開閉單臺電動機之用。本產品性能符合IEC947－3、GB14048.3標準。

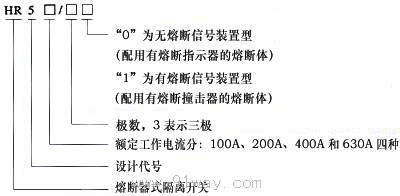

型號及含義



主要技術參數
1 額定絕緣電壓：660V
2 額定工作電壓：380V、660V兩種
3 額定工作電流：
　　380V：100A、200A、400A、630A四種；
　　660V：100A、200A、315A、400A四種；
4 開關的接通和分?jǐn)嗄芰�和額定熔斷短路電流（見表1）
5 開關的機械壽命分別為6000次（100A、200A）和1000次（400A、630A）
6 開關的電壽命分別為600次（100A、200A）和200次（400A、630A）接通與分?jǐn)唷�條件按表2
7 輔助開關（Lx19K）的額定工作電壓交流380V，額定發熱電流5A，額定控制容量　300VA。

表1

額定工作 電壓UeV	約定發熱 電流IeA	使用類別	額定接通和分?jǐn)嗄芰?/DIV>							額定熔斷短路電流
			接通	接通	接通	分?jǐn)?/DIV>	分?jǐn)?/DIV>	分?jǐn)?/DIV>	操作	電流	COSφ
			I/Ie	U/Ue	COSφ	I/Ie	U/Ue	COSφ	循環數	有效值KA
380	100	AC-23B	10	1.05	0.45	8	1.05	0.45	5	100	0.2
	200	AC-23B	10	1.05	0.35	8	1.05	0.35	3	100	0.2
	400	AC-23B	10	1.05	0.35	8	1.05	0.35	3	100	0.2
	630	AC-23B	10	1.05	0.35	8	1.05	0.35	3	100	0.2
660	100	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25
	200	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25
	315	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25
	425	AC-22B	3	1.05	0.65	3	1.05	0.65	5	50	0.25

表2

額定工作電壓V	使用類別	接通I/Ie	接通U/Ue	接通COSφ	分?jǐn)郔c/Ie	分?jǐn)郩/Ue	分?jǐn)郈OSφ
380	AC-23B	1	1	0.65	1	1	0.65
660	AC-22B	1	1	0.8	1	1	0.8

開關與熔斷器的配用關系
表3

開關約定發熱電流A	額斷體號碼	熔體電流值A(chǔ)
100	00	4、6、10、16、20、25、32、35
		40、50、63、80、100、125、160、
200	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	4、6、10、16、425、500、630

注：當開關用于發動機電器中，允許熔體額定電流大于開關約定發熱電流。

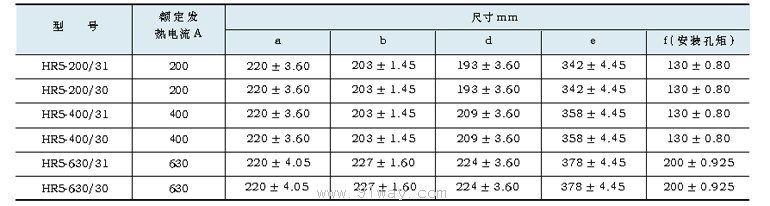

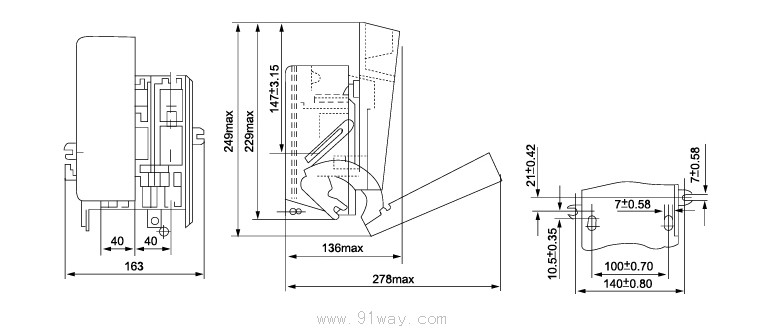

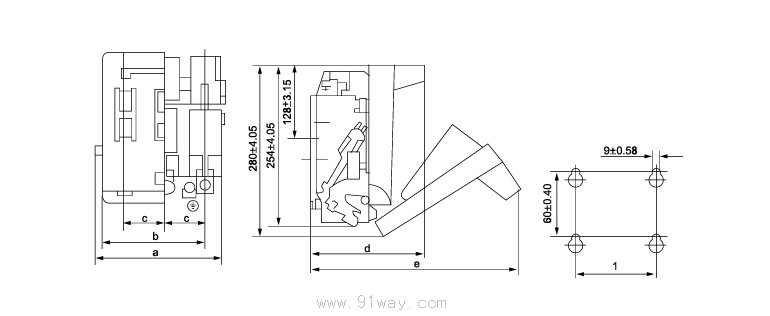

外形及安裝尺寸
