一、概述：

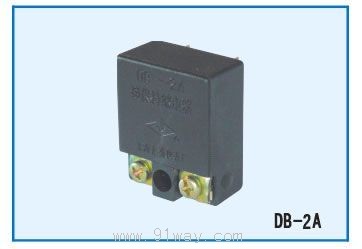

DB-2A系列大功率磁保持繼電器是專為預付費單相電度表配套設計的繼電器。 繼電器產品整體結構設計新穎、安裝配套方便，工作穩定可靠。繼電器的觸點接觸壓 力大、接觸電阻小、觸點長期通電溫升低、負載容量大，是預付費電度表理想的切換 電源電路之用的元器件。

二、結構特點：
繼電器采用并聯磁路結構，接線端子為外接線方式，印制電路板安裝形式。
繼電器線圈工作通時間為瞬時，觸點接通或端開后繼電器線圈可長期不通電。

三、使用條件：
環境溫度：-25~40℃；
周圍空氣相對濕度小于85%RH；
大氣壓力： 80~110kPa
工作位置：水平或垂直安裝

四、工作原理：
DB-2A系列大功率磁保持繼電器采用永久磁鋼作為保持材料。繼電器線圈正極端 接正極端直流（80% 額定電壓）矩形脈沖信號，寬度不小于 30ms , 激勵線圈（繼電器 負極端接負極性信號），控制觸點吸合（動作），使電源電路接通。繼電器吸合后， 繼電器線圈立即斷電，觸點吸合后靠磁鋼保持。當繼電器返回（復歸）時，激勵量的 大小相同，級性相反，繼電器的線圈通電后，立即斷電，繼電器的觸點端開電源電路。 由于采用永久磁鋼保持，繼電器線圈無舄需長期通電，繼電器的線圈功耗極少，可節 約能源。

五、定貨須知：
定貨時應注明：繼電器的名稱、型號、規格（線圈額定電壓）和定貨數量。
定貨示例： 100只DB-2A60型（直流12V）大功率磁保持繼電器 數量 型 號 規格（線圈額定電壓） 名 稱 100只 DB-2A 型 直流12V 大功率磁保持繼電器

六、DB-2A系列大功率磁保持繼電器技術參數：

DB-2A系列大功率磁保持繼電器
