LWX1,LW1B,LWX2系列萬能轉換開關產品詳細說明：

用途

LWX1、LW1B、LWX2萬能轉換開關適用于電氣設備中，作各種配電設備遠距離控制之用，亦可作各種儀表、伺服及微電機轉換之用。

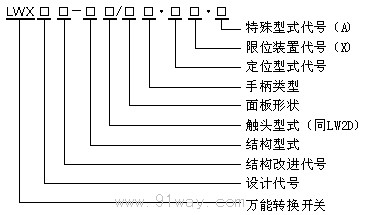

產品型號及其含義

定位型式代號：8表示45o定位
　　面板形式：F形Y圓形

LWX1,LW1B,LWX2系列萬能轉換開關分類

1按結構形式分
　　手柄不可取出定位型，手柄可取出定位型（用“H”表示）
　　自復型（用“W”表示），定位自復型（用“Z”表示）

2按操作角度分
　　有30°和90°

LWX1,LW1B,LWX2系列萬能轉換開關主要技術參數
　　

型號規格		LWX1	LWX1B	LWX2
約定發熱電流 lth	A	5	5	5
額定工作電壓 Ue	V	220	220	220
額定工作電流 le
AC-15	A	0.5	0.5	0.5
AC-13	A	0.24	0.24	0.24

機械壽命和電壽命
機械壽命：0.1×106次，自復型為0.05×106次，操作頻率為120次/小時。
電壽命：AC-15時為0.03×106，操作頻率為120次/小時。
　　　　DC-13時為0.01×106次，操作頻率為120次/小時

外形尺寸

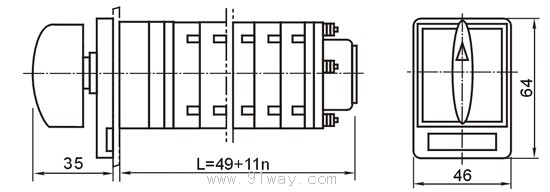

　　LWX1開關

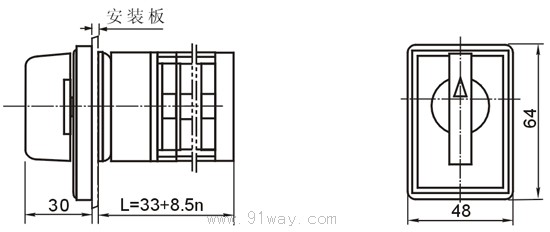

　　LWX1B開關

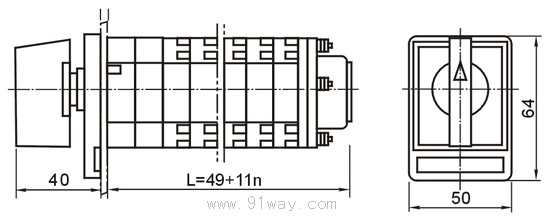

　　LWX2開關


　　注：n為接觸系統節數

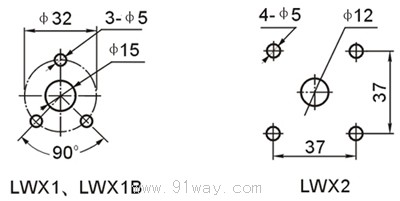

安裝尺寸

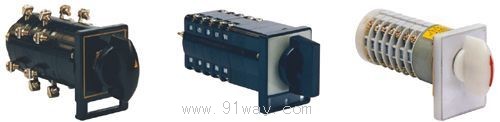

LWX1,LW1B,LWX2系列萬能轉換開關
