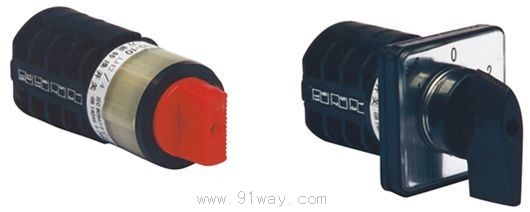

LW8D系列萬能轉換開關產品詳細說明：

用途
LW8D萬能轉換開關適用于電路中轉換電氣控制線路和電氣測量儀表，也可直接控制電動機。

LW8D系列萬能轉換開關型號及其含義

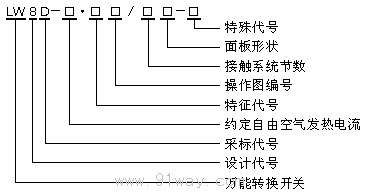

主令控制用轉換開關的型號及其含義


特殊代號：TH表示濕熱產品
面板形狀：方形不表示，Y表示圓形

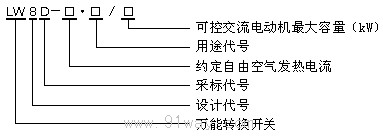

直接控制電動機用轉換開關的型號及其含義


　　用途代號：Q-直接起動，N-可逆轉換
　　　　　　　S-雙速電動機變速

LW8D系列萬能轉換開關主要技術參數

型號規格		LW8D-10			LW8D-20
約定發熱電流lth	A	10			20
額定工作電壓Ue	V	240	250	380	240	250	380
額定工作電流le
AC-15	A	1.60		0.95	4.60		2.60
AC-3	A			5.00			12
DC-13	A		0.14			0.27

機械壽命和電壽命
機械壽命：0.3×106次，操作頻率為120 次/小時。
電壽命：AC-15時為0.1×106次，操作頻率為300 次/小時。
DC-13時為 0.1×106次，操作頻率為300次/小時。

外形尺寸和安裝尺寸

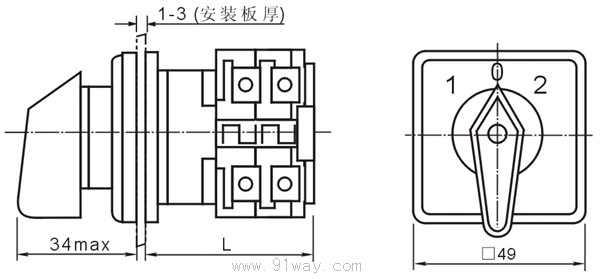

方型面板外形尺寸

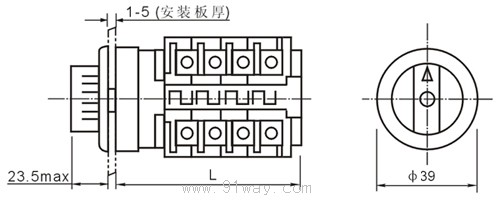

圓型面板外形尺寸


型號規格	L(mm)
	方型面板	圓型面板
LW8D-10	22+10n	13+10n
LW8D-20	22+13n	35+13n

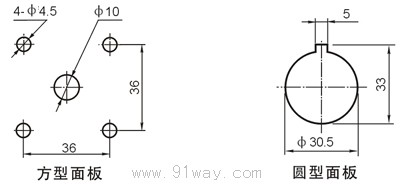

安裝尺寸
