LW31系列萬能轉換開關產品詳細說明：

用途
LW31系列萬能轉換開關主要用于成套電器開關柜或三相異步電動機負荷起動變速轉向以及作為主電路和輔助電路轉換之用，可全面代替其他轉換開關。

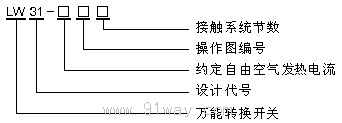

產品型號及其含義


主要技術參數

型號規格	lth	Ue	AC-21A	AC-22A	AC-23A		AC-2		AC-3		AC-4		AC-15	DC-13
			le	le	le	P	le	P	le	P	le	P	le	le
	A	V	A	A	A	kW	A	kW	A	kW	A	kW	A	A
LW31-20	20	440	20	20	15	7.5	15	7.5	11	5.5	3.5	1.5	4
		240											5	1
		120												5
LW31-25	25	440	25	25	22	11	22	11	15	7.5	6.5	3	5
		240											8
		120												9
LW25-32	32	440	32	32	30	15	30	15	22	11	11	5.5	6
		240											14	11
		120												25
LW31-50	50	440	50	40		22				18.5		7.5
		240				11				11
		120
LW31-75	75	440	75	75	72	45	72	45	47	24	23	11.5
		240
		120											60
操作循環數	空載		8500
	有載		1500
	總數		10000

機械壽命和電壽命
機械壽命：0.1×106次，操作頻率為120次/小時。
電壽命：0.03×106次。

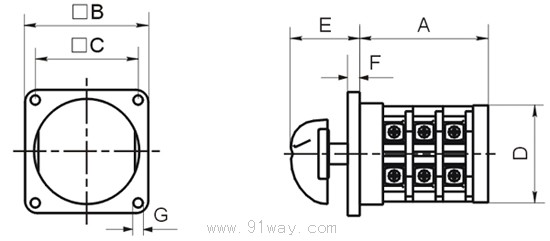

外形尺寸和安裝尺寸

型號規格	節數 A				外型尺寸
	1	2	3	4	□B	□C	D	E	F	G
LW31-20	37	50	62	75	54	36	Φ44	28	8	Φ4.5
LW31-25	37	50	62	75	72	58	Φ59	32	9	Φ4.5
LW31-32	35	48	60	73	72	58	Φ59	32	9	Φ4.5
LW31-50	40	58	75	93	105	72	Φ80	42	10	Φ5.5
LW31-75	51	69	87	105	105	72	Φ80	42	10	Φ5.5

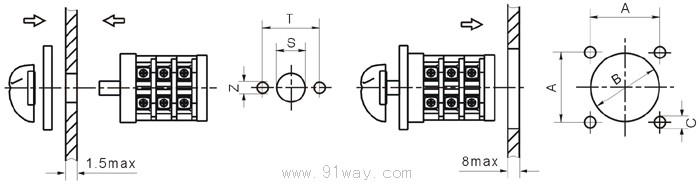

型號規格	外型尺寸
	S	T	Z	A	B	C
LW31-20	Φ9.5	32	Φ3.2	36	45	M4
LW31-25	Φ9.5	33	Φ3.2	58	64	M4
LW31-32	Φ9.5	33	Φ3.2	58	64	M4
LW31-50	Φ13	46	Φ5.3	85	90	M5
LW31-75	Φ13	46	Φ5.3	85	90	M5

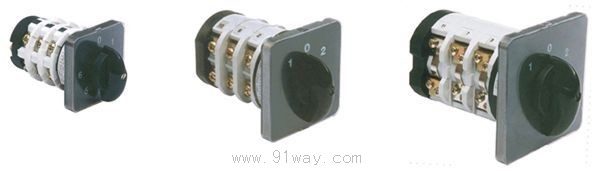

LW31系列萬能轉換開關
