用途

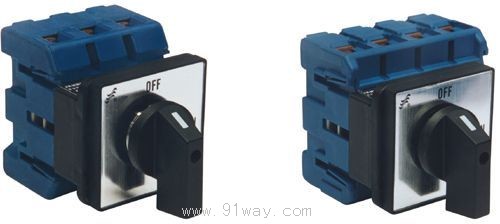

LW30系列萬能轉換開關主要用于電氣線路中，用作通風設備、空調和水泵系統的主開關，亦可直接控制小容量交流電動機。

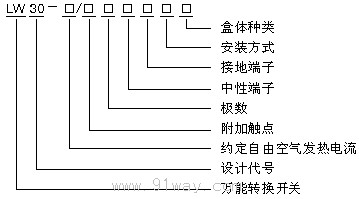

產品型號及其含義



輔助規格代號：
極數：3 三極

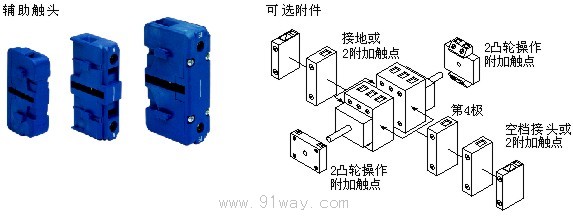

附加觸點：0 不帶，1 帶側面安裝輔助觸點
接地端子：0 不帶，1 帶接地端子
中性端子：0 不帶，1 帶中性端子
安裝方式：1 帶掛鎖面板安裝
　　　　　2 面板安裝
盒體種類：0 不帶，1 帶防護等級為IP65的熱塑密封盒

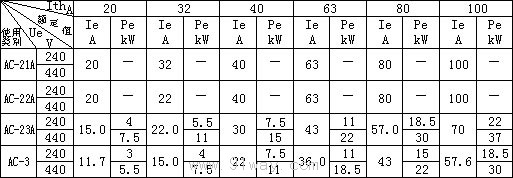

LW30系列萬能轉換開關主要技術參數

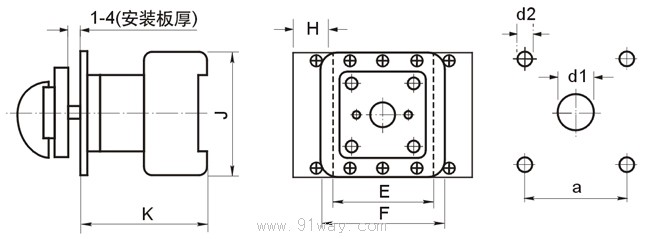

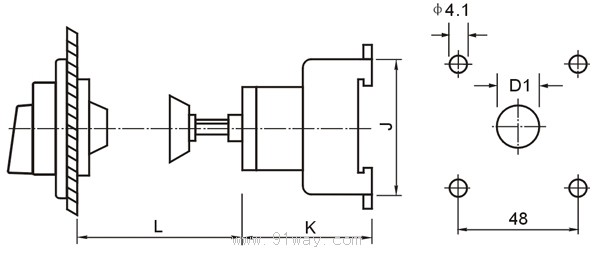

外形尺寸和安裝尺寸
面板安裝

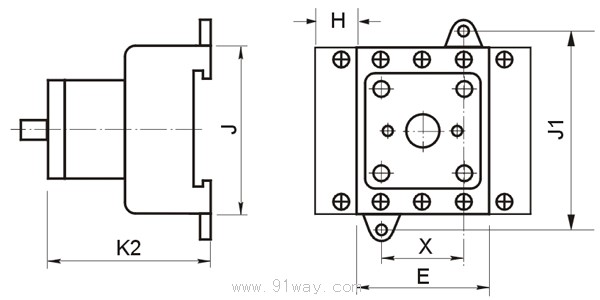

外形尺寸和安裝尺寸
底座安裝

底座安裝附件

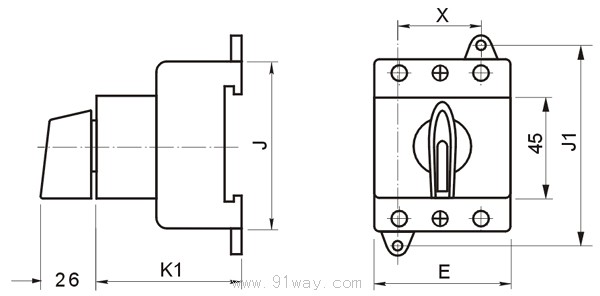

帶門鎖的底座安裝

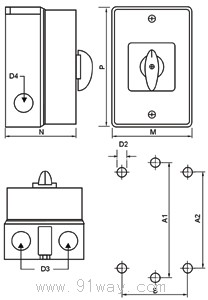

熱塑密封盒

外形尺寸和安裝尺寸

定購方法
在定購LW30開關時，需以下的數據：
1 開關額定值：如LW30-20；
2 輔助規格，依次填寫。
　1）極數：如3：
　2）帶否附加觸點：如0不帶，1帶；
　3）帶否中性端子：如0不帶，1帶；
　4）帶否接地端子：如0不帶，1帶；
　5）安裝方式：如1（帶掛鎖面板安裝）；
　　　　　　　　2（面板安裝）；
　　　　　　　　3（帶門互鎖底板安裝）；
　　　　　　　　4（帶掛鎖把手/門互鎖底座安裝）；
　6）盒體種類：如0（不帶）；1（帶盒體）。
3 除了上述1.2型號規格外，附加了以下代號利于選用定購：

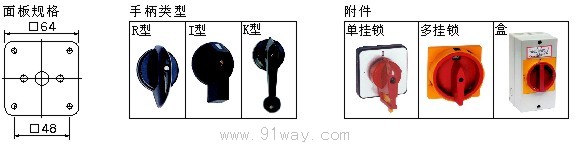

　1）面板規格代號：1代表面板安裝；2代表f22.5孔安裝； 3代表f25孔安裝；4代表f30.5孔安裝。
　2）面板是否帶密封：0不帶；1帶
　3）面板底色：1代表暗銀底；2代表黃色底，3代表指定色。
　4）刻字代表數字：2代表字母；3代表文字；4代表特殊標記；
　5）在第4位附加代號中注明手柄代號：如R或I或K，若不注時按常用R型提供。
4 除了上述1.2.3以外，有特殊要求，請與我們聯系。
例1：40A/3極帶附加觸點，不帶中性端子，
　　　帶接地端子，面板安裝，不帶開關盒。
　　　表示為：LW30-40/310120
例2：32A/3極帶門互鎖底座安裝。
　　　表示為：LW30-32/300030
例3：40A/3極帶附加觸點，不帶中性端子，
　　　帶接地端子，面板 安裝，不帶開關盒，面板安裝，密封軸，黃色底，漢字，K型手柄。
　　　表示為：LW30-40/310120.1123K
