JLDZ-10R系列組合互感器產品詳細說明：

一、 概述
JLDZ-10R型組合式互感器為環氧樹脂澆注絕緣的全封閉式結構，適用于戶內50Hz～60Hz、額定電壓為6 kV、10 kV及以下電力系統中作電流、電壓、電能測量和繼電保護用。


三、結構簡介
JLDZ-10R系列組合互感器具有體積小、外形美觀、絕緣性能優良等特點，且在電壓互感器一次繞組與電流一次繞組連接部分加有高壓熔斷器，具有自身保護等特點。

四、技術參數
1、電流部分

額定電流比 （A）	準確級組合	額定輸出 （VA）	額定短時熱電流（kA）	額定動穩定電流（kA）	額定絕緣水平（kV）
10-200/5	0.2S 0.2 0.5S 0.5 0.2S/0.5	10 10 10 15 10/15	100I1n	250I1n	12/42/75
300/5			30	75
400-1000/5			63	130

2、電壓部分

型號	額定電壓比  (kV)	準確級組合	額定輸出  (VA)	極限輸出  (VA)	額定絕緣水平 （kV）
JLDZ-6R(G)	6/0.1	0.2 0.5	30 50	500	7.2/32/60
JLDZ-10R(G)	10/0.1				12/42/75
	10/0.1/0.1	0.2/0.5	15/20	200
JLDZ-6R(G)	6/√3/0.1/√3/0.1/3	0.2/6P 0.5/6P 1/6P	20/50 50/50 90/50	400	7.2/32/60
JLDZ-10R(G)	10/√3/0.1/√3/0.1/3				12/42/75

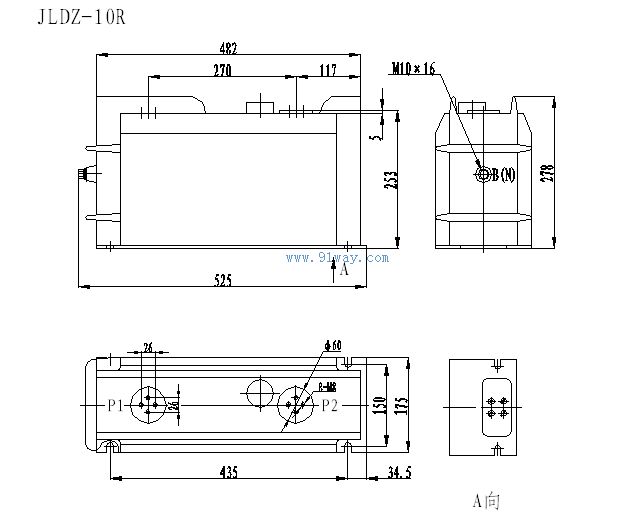

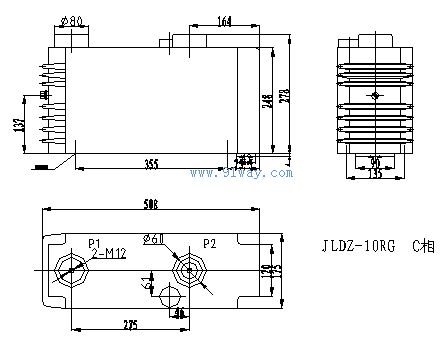

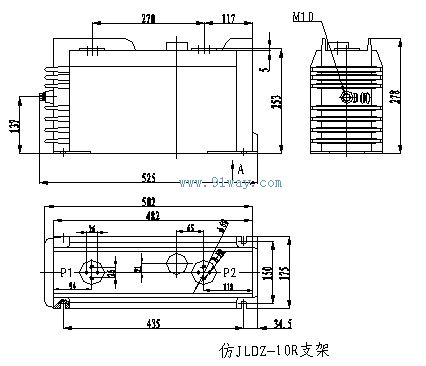

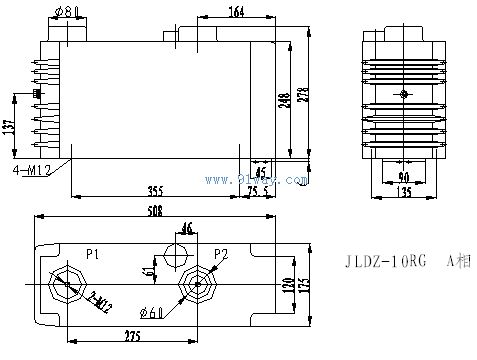

五、外形及安裝尺寸

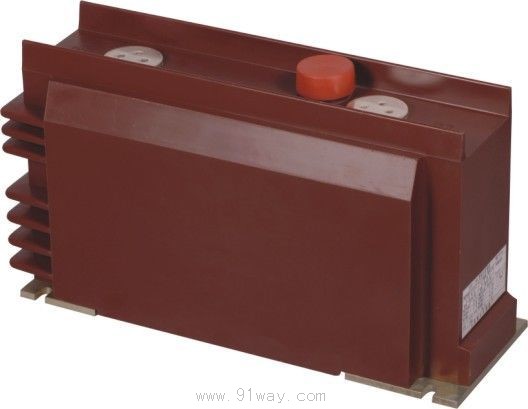

JLDZ-10R系列組合互感器
