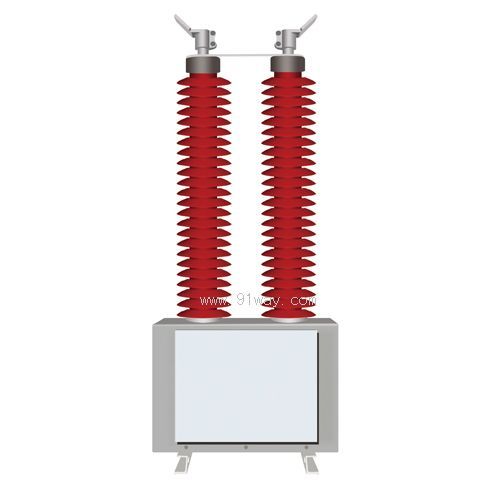

JLSGB-35~220kV電子式組合互感器產品詳細說明：

JLSGB型電子式電流電壓組合互感器，為戶外裝置，是專門為35kV~220kV電力系統(tǒng)設計的電子式互感器。
適用于額定頻率50Hz（或60Hz），額定電壓35kV~220kV的電力系統(tǒng)中，為計量與繼電保護提供一次系統(tǒng)中的電流量和電壓量。
參考標準
GB/T 20840.7《互感器第7部分：電子式電壓互感器》
GB/T 20840.8《互感器第8部分：電子式電流互感器》
GB/T 1208《電流互感器》

JLSGB-35~220kV電子式組合互感器結構簡介
主絕緣采用LGB型高壓電流互感器的型式，外絕緣為硅橡膠外護套及傘裙，體積小、重量輕、運行維護方便、抗污閃、防火、防爆。
二次部分采用鐵心線圈式低功耗電流互感器繞組，在電容芯體接地（末電屏）回路中串聯接入“末電屏電流電壓形成回路”，模數轉換電路、數光轉換電路、合并單元、直流電源組成的模光轉換裝置，電壓形成回路輸出的模擬電壓，轉換成由光訊號形式傳輸的數據量。

JLSGB-35~220kV電子式組合互感器技術參數
額定電壓：35kV、66kV、110kV、220kV
額定一次電流：50-3000A
測量精度：0.2S
保護級精度：3P（電壓），5P，5TPE（電流）， 6P（電壓）
電流、電壓的轉換，一律選用2D41H（十進制1 1585）額定輸入電壓±5V模數轉換電路
