YDQ系列液體電阻起動器產品詳細說明：

應用范圍：
YDQ系列液體電阻起動器（以下簡稱起動器）是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器,克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題,適用于建材、冶金、化工、礦山等工業部門的球磨機、空壓機、破碎機、大型風機、大型水泵等電動機的重載起動，是頻敏起動器和金屬電阻起動器的理想替代產品。
該產品采用專利技術。

型號說明：

輔助代號的意義:
W 多點溫度測量及聲光報警功能
J 配進相機自動轉接功能
K 配低壓電機一次回路
P 短接接觸器用兩個接觸器并聯
B 短接接觸器用真空接觸器
PC 采用可編程序控制器
各輔助代號可組合使用以完成相應的功能。

基本原理：
本起動器通過機械傳動裝置使導電液體中兩平行極板的距離逐漸減小直至為零,使串入電機轉子回路中的電阻值由最大逐漸平滑減小為零，使電動機轉速逐漸平滑達到額定轉速。從而實現繞線式大中型電動機的重載平滑起動。
技術性能特點:
1、起動電流小且恒定，對電網無沖擊；起動電流不大于額定電流的1.3倍，因此可以降低電機重載起動對變壓器容量的要求，減少一次性投資；
2、平滑起動，減少對機械設備的沖擊，可延長機械設備及電機壽命30%左右；
3、熱容量大，可連續起動5～10次；
4、低電壓仍可起動，只要電網電壓能保證電機正常運行，就能保證順利起動；
5、結構簡單，維護方便，可靠性優于頻敏、油浸式變阻器。

型 號	適用電機容量 (KW)	起動時間 (S)	結構形式 、重量
YDQ5 － 0.2 系列	200 以下	20~60	一體化 200kg
YDQ5 － 0.4 系列	400 以下	20~60	一體化 350kg
YDQ5 － 0.6 系列	600 以下	20~60	一體化 450kg
YDQ3 － 0.6 系列			分體化 600kg
YDQ5 － 1 系列	2000 以下	20~60	一體化 550kg
YDQ3 － 1 系列			分體化 700kg
YDQ5 － 2 系列	3000 以下	20~60	一體化 600kg
YDQ3 － 2 系列			分體化 750kg
YDQ5 － 3 系列	4000 以下	20~60	一體化 720kg
YDQ3 － 3 系列			分體化 840kg
YDQ5 － 4 系列	5000 以下	20~60	一體化 820kg
YDQ3 － 4 系列			分體化 970kg
YDQ5 － 6 系列	7000 以下	20~60	一體化 1050kg
YDQ3 － 6 系列			分體化 1200kg

正常工作條件:
環境溫度上限不超過50℃，下限不低于-5℃；相對濕度不超過85%；海撥高度不超過2000M；應放置室內無劇烈振動及沖擊且垂直傾斜度不超過5°,沒有火災及爆炸危險的場合；不允許有導電塵埃及腐蝕性氣體；電源采用三相四線 380/220V 20A,且電壓波動必須保證在額定電壓的±15％范圍內。
注：環境溫度長期低于0℃時需加裝加熱器，用戶訂貨時應予說明

使用與維護:
1、起動器控制柜面板上配有兩個備用開關：
停車按鈕：可用于現場緊急停車；
起動按鈕：根據用戶需要使用，可用于現場起動。
2、設備起動前須先給控制柜送電，當“允許起動”信號燈亮?xí)r方可起動。
3、電解液一般4～5年更換一次，同時清洗極板和絕緣箱體，極板清洗可先用稀鹽酸腐蝕導電面后再用清水沖洗，絕緣箱體的清洗先用清水洗刷后涼干，然后涂覆數次環氧樹脂（在一般情況下最好不要拆卸清洗，拆卸時要避免振動和撞擊以免箱體破裂）。

外形及安裝尺寸:

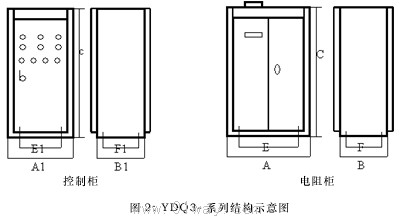

本起動器為柜式結構，防護等級根據用戶要求可達到IP43。根據不同輔助功能分一體化和分體式兩種，結構形式可根據用戶要求配置。分體式基本結構形式和外形尺寸如圖2及表2；一體化基本結構形式和外形尺寸如圖3及表3。

表2 YDQ3-系列外形及安裝尺寸

型 號	控制柜外形 尺寸 mm				控制柜安裝 尺寸 mm			電阻柜外形 尺寸 mm			電阻柜安裝 尺寸 mm
	A1	B1	C1	E1		F1	Φ	A	B	C	E	F	Φ
YDQ3-0. 6 系列	700	600	2000	550		450		900	800	2000	750	710
YDQ3-1 系列	700	600	2000	550		450	16	1000	900	2000	850	810	16
YDQ3-2 系列	700	600	2000	550		450		1000	900	2000	850	810
YDQ3-3 系列	800	600	2000	650		450		1200	1100	2200	1050	1010

表3 YDQ5-系列起外形及安裝尺寸

型 號	外形尺寸 mm			安裝尺寸 mm
	A	B	C	E	F	Φ
YDQ5-0.2 系列	700	700	1800	550	610	16
YDQ5-0.4 系列	800	800	2000	650	710	16
YDQ5-0.6 系列	900	800	2000	750	710	16
YDQ5-1 系列	1000	900	2000	850	810	16
YDQ5-2 系列	1200	1100	2000	1050	1010	16
YDQ5-3 系列	1400	1260	2200	1250	1120	16
YDQ5-4 系列	1500*	1500	2550	1350*	1200	16
YDQ5-6 系列	2600*	1500	2550	2450*	1200	16
