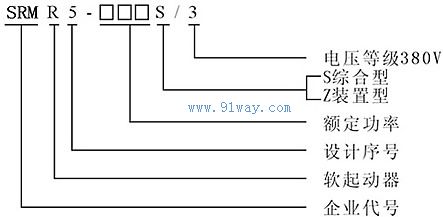

型號含義


本軟起動器的型號參照Y、YZ等異步電動機而設定，電流的典型值對應于Y系列4極電動機。

結構與功能
SRMR5智能型軟起動器構成見圖1所示。主回路是由直接反并聯的晶閘管(或晶閘管模塊)組成，互感器檢測電動機電流：控制回路以單片機為控制核心，參數設置和狀態顯示等采用按鍵和數碼管來完成，結構先進、新穎、簡單、操作方便、簡單實用。
另配有較完善的控制輸入端子和狀態輸出端子：R、S、T進線端接3相AC380V電源，出線端U、V、W接到電動機：控制晶閘管的a角，使晶閘管輸出到電動機的電壓，線性增加至額定值，即所謂斜坡到頂，電動機則加速到額定速度，完成軟起動，并發出旁路信號，使旁路接觸器吸合，轉換到旁路運行，而故障檢測仍對電動機進行保護。

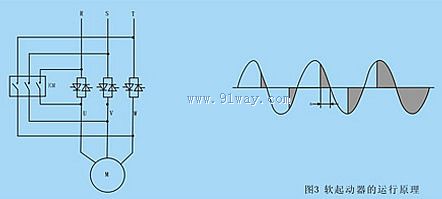

運行原理與系統構成(見圖3)

SRMR3智能型中文顯示軟起動器
