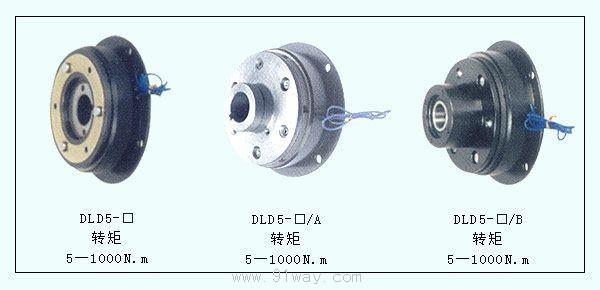

 產品名稱： DLD5系列單片電磁離合器
型號規格： DLD5系列單片電磁離合器
  放大圖片 放大圖片
產品類別： LG -- 機械傳動 -- 電磁離合器
分欄標簽
 參考價格： 廠價直銷
產品品牌： 國產
產品產地： 上海
分欄標簽
 可供數量： 批量
供貨周期： 現貨(或電詢)
標簽
產品詢價 在線交流
13371811002
郵件 91way@163.com
更多分享
分欄標簽
 產品簡介：
（點擊小圖查看大圖）
DLD5系列單片電磁離合器產品詳細說明：

DLD5系列單片電磁離合器外形尺寸1     DLD5系列單片電磁離合器外形尺寸2

DLD5系列單片電磁離合器外形尺寸3

規格

 D1 D2 D3 D4 D5 D6 D7 D8 L1 L2 L3 L4 L5 J B
5 67.5 63 46 35 23 72 80 28 43 51.5 11.5 11.5 20 3.5 1.7
10 85 80 60 42 28 90 100 31 51 60 16 16 25 4.3 1.7
20 106 100 76 52 35 112 125 36 61 17 20 20 30 5 2.2
40 133 125 95 62 42 137 150 40.5 70.5 86.5 24 24 40 5.5 2.2
80 169 160 120 80 52 175 190 46.5 84.5 103.5 31 31 50 6 2.7
160 212 200 158 100 65 215 230 55.5 100.5 124.5 36 36 60 7 2.7
320 275 260 210 125 75 276 292 64 118 145 43 43 70 8 3.2
1000 424 400 315 200 100 420 440 85.5 161.5 191.5 60 60 90 1.3 3.2


規格 S U W m d1 d h e δ
5 33 35.5 4 M3深4 12 12/15 13.8/17.3 4/5 0.2
10 37 42 5 M4深6 15 15/20 17.3/22.8 5/6 0.2
20 47 51.5 6 M4深5306 20 20/25 22.8/28.3 6/8 0.2
40 52 60 8 M4深6 25 25/30 28.3/33.3 8/8 0.3
80 62 71 8 M5深8 30 30/40 33.3/43.3 8/12 0.3
160 74.5 85 10 M5深8 40 40/50 43.3/53.8 12/14 0.5
320 101.5 110 12 M8深10 50 50/60 53.8/64.4 14/18 0.5
1000 135 154.5 14 M8深10 70 70/80 74.9/85.4 20/22 0.7


規格 M1 M2 M3 V1 V2 V3 Y X K E T t G O N
5 22 15 23.5 3.1 7 5 5 2.5 3 26 6 M4 38 12 2
10 24 20 29 4.1 9 7 6 2.5 3 31 8 M5 45 18 3
20 27 25 35 5.2 10.5 8 7 2.5 3 41 10 M5 55 20 3
40 30 30 46 6.2 12 10 7 2.5 4 49 12 M6 64 30 3
80 34 38 57 8.2 15 12 9 3 5 65 15 M8 75 35 3
160 40 45 69 10.3 18 15 9 4 5 83 18 M8 90 35 5
320 47 54 79 12.4 22 18 11 4.5 8 105 22 M10 115 35 6
1000 56 76 105 16.5 28 24 13 6 10 130 30 M12 160 45 6


結構：法蘭盤式磁軛和各種銜鐵組件構成微型單片電磁離合器。
用途：能實現連接、分離、變速、正反轉、變頻率運轉、分度、微動等功能。能起到緩沖啟動、過負荷保護的作用。

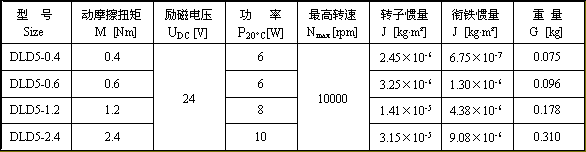

a.基型銜鐵微型單片電磁離合器性能參數

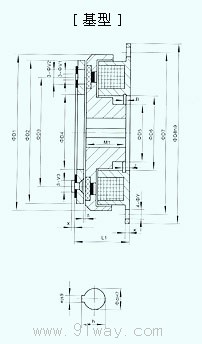

DLD5系列單片電磁離合器外形圖1

DLD5系列單片電磁離合器技術參數1

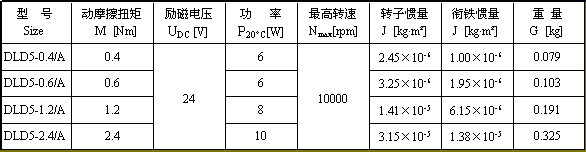

b.A型銜鐵微型單片電磁離合器性能參數

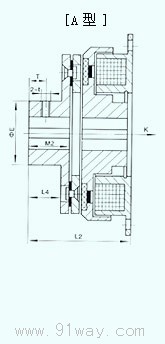

DLD5系列單片電磁離合器外形圖2


DLD5系列單片電磁離合器技術參數2

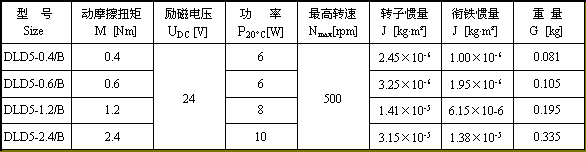

c.B型銜鐵微型單片電磁離合器性能參數

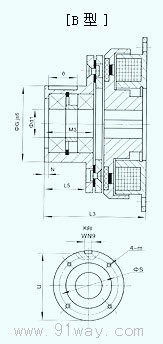

DLD5系列單片電磁離合器外形圖3

DLD5系列單片電磁離合器技術參數3

DLD5系列單片電磁離合器

DLD5系列單片電磁離合器
