JLSZVK-3,6,10系列組合互感器產品詳細說明：

JLSZVK-3、6、10系列組合互感器為戶外干式，適用于交流10kV 、50(60)Hz的電力系統中，供電壓、電流、電能和功率的測量用。
JLSZVK-3、6、10系列組合互感器采取了無油化、免維護設計并具有計量精度高、絕緣性能好、防竊、重量輕等優點。
JLSZVK-3、6、10系列組合互感器由電壓互感器、電流互感器通過V/V接線組成三相裝置。

JLSZVK-3,6,10系列組合互感器結構簡介
1、電流互感器一次線圈和二次線圈為鏈形結構,計量級鐵芯采用超微晶合金，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成。
2、電壓互感器的鐵芯采用環型，在芯柱上套有二次繞組和一次繞組。二次繞組均繞在絕緣筒上，一次繞組首末兩段最外層放有靜電屏。兩個繞組均為多層圓筒式，一次繞組套在二次繞組的外面，繞組之間留有絕緣。
3、電流、電壓互感器安裝固定在箱內元件板上，該板與蓋板相連，可以一并吊出油箱，以便維修 保養。
4、二次接線柱備有鉛封螺釘，以防竊電。
三、技術數據（若要訂產品技術數據超出下列范圍可與我協商后確定）
1、產品性能符合IEC標準和GB17201-1997〈〈組合互感器〉〉；
2、額定絕緣水平：12/42/75kV；
3、額定頻率為：50/60Hz；
4、允許工作在120%額定電流電壓下；
5、負荷功率因數：COSφ=0.8（滯后）；
6、額定二次電流：5A
7、額定輸出及動熱穩定電流見產品銘牌。

四、適用范圍（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶外；
2、安裝地點的海拔不超過1000m；
3、環境溫度：-40℃—+40℃；
4、大氣中無嚴重影響互感器絕緣性能的污染

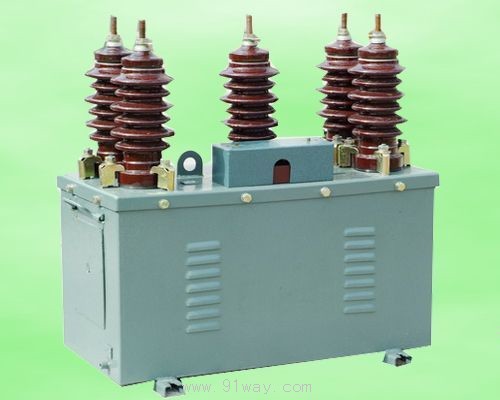

JLSZVK-3,6,10系列組合互感器
