JLSJV1-10系列油浸式組合互感器產品詳細說明：

JLSJV1-10系列油浸式組合互感器適用于交流10kV 、50(60)Hz的電力系統中，供電壓、電流、電能和功率的測量用。
本產品具有計量精度高、絕緣性能好、防竊、漏電效果好、重量輕等優點。是目前供電系統的理想電能計量設備。
本產品由電壓互感器、電流互感器通過V/V接線組成三相裝置。

結構簡介
1、電流互感器采用二次線圈繞制在非晶合金鐵心上，用環氧樹脂澆注成型，一次線圈穿心繞制后，經絕緣護套緊固在高壓陶瓷上。
2、電壓互感器的高壓線圈繞制在一次成形的增強尼龍骨架上，避免了縫隙爬電，電場均勻，介質損耗小，絕緣電阻大，耐壓強度高，極大地提高了產品的可靠性。
3、電流、電壓互感器安裝固定在箱內元件板上，該板與蓋板相連，可以一并吊出油箱，以便維修保養。
4、油箱為長方形，箱側裝有油標尺，箱內裝有變壓器油 ，并采用真空濾油及真空注油工藝。
5、二次接線柱備有鉛封螺釘，以防竊電。
6、箱蓋上裝有吸濕器，投入運行時請裝好吸濕器。

技術數據（若要訂產品技術數據超出下列范圍可與我協商后確定）

1、產品性能符合IEC標準和GB17201-1997〈〈組合互感器〉〉；
2、 額定絕緣水平：12/42/75kV；
3、額定頻率為：50/60Hz；
4、允許工作在120%額定電流電壓下；
5、負荷功率因數：COSφ=0.8（滯后）；
6、額定二次電流：5A
7、額定輸出及動熱穩定電流見產品銘牌。

JLSJV1-10系列油浸式組合互感器適用范圍（若要訂產品適用范圍超出下列范圍可與我協商后確定）
1、設備種類：戶外；
2、安裝地點的海拔不超過1000m；
3、環境溫度：-25—+40℃；
4、大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質

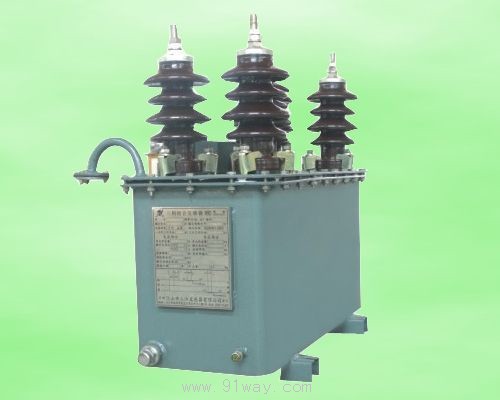

JLSJV1-10系列油浸式組合互感器
