產品名稱：

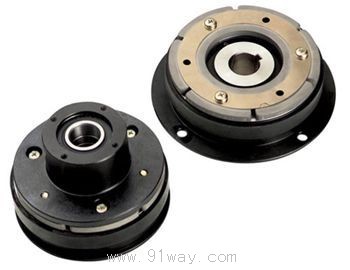

DLD11系列單片電磁離合器

型號規格：

放大圖片

產品類別：

常規產品 -- 機械傳動 -- 電磁離合器

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DLD11系列單片電磁離合器產品詳細說明：

一、結構特點：
DLD11系列單片電磁離合器，是一種應用電磁原理的自動化執行元件，它是利用電磁力的作用來傳遞或中止機械轉動中的扭矩。具有結構簡單，安裝方便，動作靈敏，無空載力矩，噪音低，性能穩定可靠等特點。

二、應用范圍：
DLD11系列單片電磁離合器可用于各種機械傳動系統中，起離合、點動、變速、換向等作用。

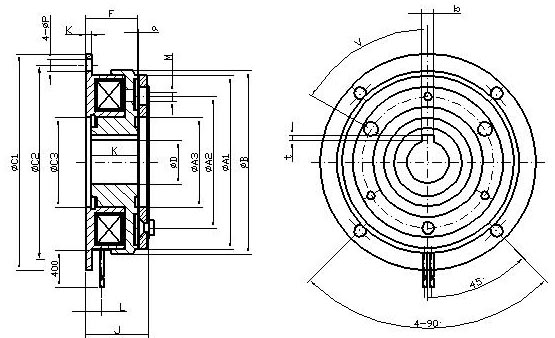

三、外形尺寸及技術術參數：

SIZE	A1	A2	A3		B		C1		C2	C3		F		K		J		K
06	63	46	34.5		67.5		80		72	35		24		2.1		28		22

08	80	60	41.5		85		100		90	42		26.5		2.6		31		24

10	100	76	51.5		106		125		112	52		30		3.1		36		27

12	125	95	61.5		133		150		137	62		33.5		3.6		40.5		30

16	160	120	79.5		169		190		175	80		37.5		4.1		46.5		34

20	200	125	99.5		213		230		215	100		44		5.1		55.5		40

25	250	210	125		264		290		170	125		51		6.1		64		47

SIZE	L	M		P		V		a			D		b		t		重量kg
06	7.3	3-3.1		5		6-60⁰		0.2(±0.05)			12		4		1.5		0.46
											15		5		2
08	8.3	3-4.1		6							15		5		2		0.83
											20		5		2
10	9	3-5.1		7							20		5		2		1.50
											25		7		3
12	9.3	3-6.1		7				0.3(+0.05-0.1)			25		7		3		2.76
											30		7		3
16	11.7	3-8.1		9.5							30		7		3		5.10
											40		10		3.5
20	13.4	3-10.2		9.5				0.5(0-0.2)			40		10		3.5		9.30
											50		12		3.5
25	16	4-12.2		11.5		8-45⁰					50		12		3.5		17.0
											60		15		5

DLD11系列單片電磁離合器

型號	摩擦轉矩(kgf.m)		電壓（DC-V）	功率（20°）（W）	最高轉速 (rpm)
型號	動(Td)	靜(Ts)	電壓（DC-V）	功率（20°）（W）	最高轉速 (rpm)
DLD11-06	0.5	0.55	24	11	8000
DLD11-08	1.0	1.1		15	6000
DLD11-10	2.0	2.2		20	5000
DLD11-12	4.0	4.5		25	4000
DLD11-16	8.0	9.0		35	3000
DLD11-20	16.0	17.5		45	2500
DLD11-25	32.0	35.0		60	2000

四、使用需知：

1、應使用直流24V電源，電壓波動不超過額定電壓的±5%。

2、吸合的摩擦表面不得沾染油污及雜物。

3、安裝時應以軸向定位，如分軸安裝應保持二軸間的同軸度不大于0.01mm

4、安裝時應將氣隙δ調整至規定值范圍內。

DLD11系列單片電磁離合器（示意圖）
