DLD3系列單片電磁離合器產品詳細說明：

1、簡介

DLD3系列系無滑環干式，通電型工作的單片電磁離合器，線圈不旋轉，一個摩擦付，結構緊湊，傳遞力矩大，響應迅速，無空載損耗。

DLD3系列單片電磁離合器適用于高頻動作的機械傳動系統，可在主動部分運轉的情況下，使從動部分與主動部分結合或分離。廣泛適用于包裝機械、印刷機械、紡織機械、輕工機械，及辦公機械中。

2、性能參數：Main Technical Data


	DLD3-05	DLD3-10	DLD3-20	DLD3-40	DLD3-80	DLD3-160	DLD3-250
額定力矩 Rated TORQUE (N.m)	5	10	20	50	80	160	250
額定功率P20℃ Rated Power(W)	12	15	20	25	35	45	55
額定電壓 Rated Voltage (V DC)	24	24	24	24	24	24	24
工作最高轉速 Allowable Max Spead(rpm)	3600	3600	3600	3600	2500	2500	2500

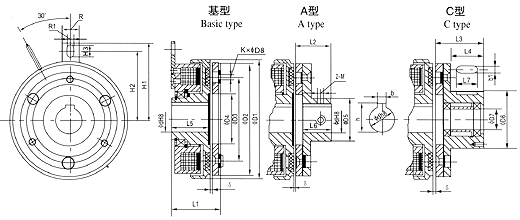

3、外形及安裝尺寸：Overall and Installation Dimensions

尺寸Size 規格Specifcations	d	D1	D2	D3	D4	D5	D6	D7	K×D8	h	H1	H2
DLD3-05	12	68	64	46	35	26	38	12	3×3.1	13.8	50	42.5
DLD3-10	15	85	80	60	41	31	45	15	3×4.1	17.3	65	57.5
DLD3-20	20	106	100	76	51	41	55	20	3×5.1	22.8	70	62.5
DLD3-40	25	133	125	95	61	49	64	25	3×6.1	28.3	85	77
DLD3-80	30	169	160	120	79.5	65	75	30	3×8.1	33.3	112	100
DLD3-160	45	213	200	158	100	83	100	45	3×10.2	48.8	140	125
DLD3-250	55	253	241	185.5	120	100	110	55	3×10.2	59.3	156.5	141.5

尺寸Size 規格Specifcations	H3	R	R1	L1	L2	L3	L4	L5	L6	L7	M	b	b1	δ
DLD3-05	9.5	14	4.5	33.5	18.5	28	20	30	15	14	M4	4	4	0.3
DLD3-10	10.5	16	5.5	34.5	25	35	25	30	20	15	M5	5	5	0.3
DLD3-20	11.5	16	6.5	37	31	44	30	33	25	20	M5	6	6	0.4
DLD3-40	11.5	16	6.5	44.5	37	56.5	40	37.5	30	30	M6	8	8	0.5
DLD3-80	18.5	25	8.5	50.5	47	66	50	41.5	38	35	M8	8	8	0.5
DLD3-160	20	25	8.5	62	53	80	60	51	42	45	M8	14	14	0.6
DLD3-250	24	30	12.5	70.5	63	90.5	65	58	50	50	M10	16	16	0.6

4、安裝注意事項：Warning

摩擦面必須保持清潔
安裝離合器必須保證同軸度不大于0.1mm
安裝時必須保證氣隙“δ”
離合器安裝后不允許有軸向竄動。



DLD3系列單片電磁離合器
